FR

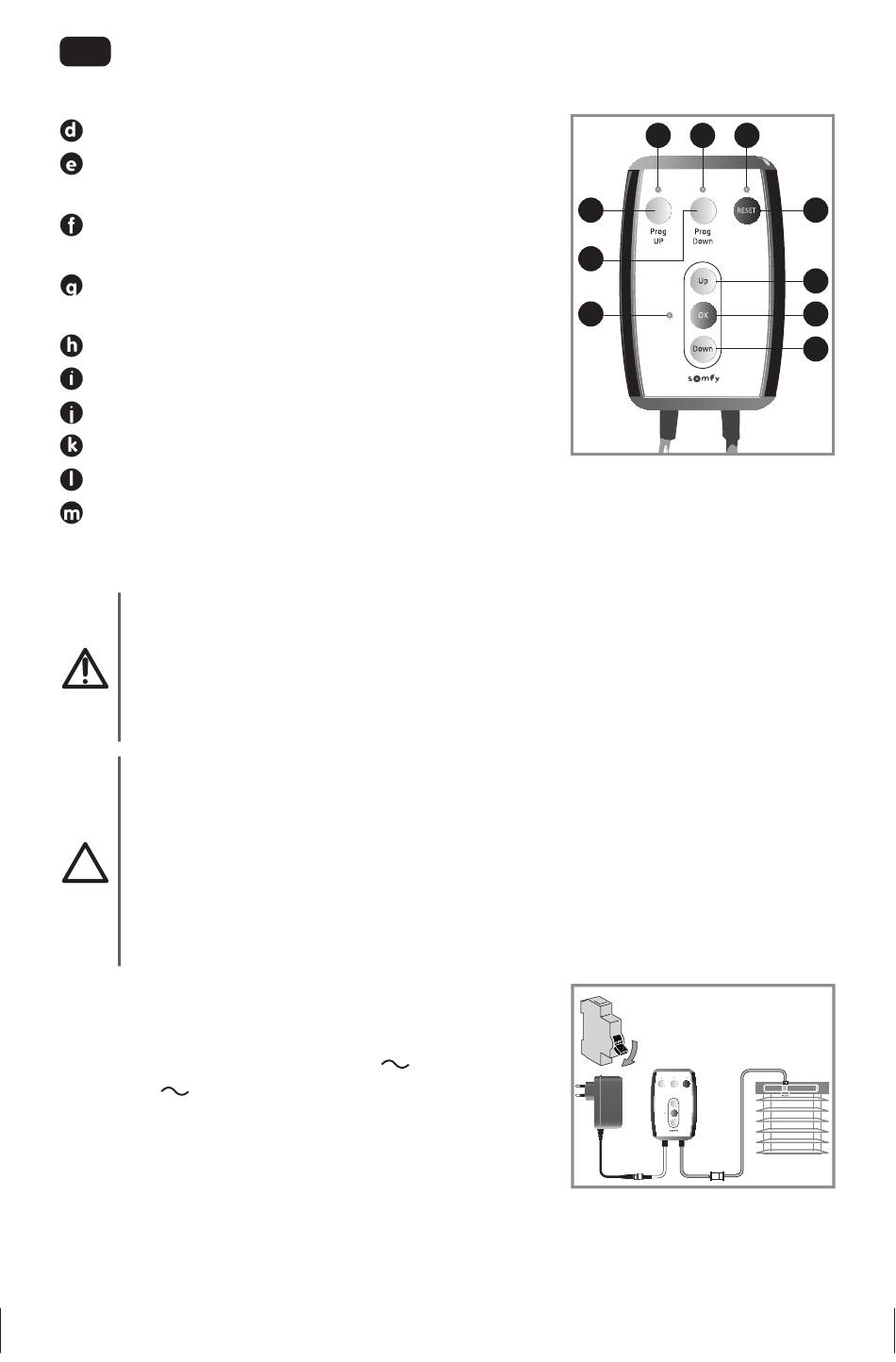

2.1.2. Description des touches du boîtier
Bouton Prog. Fin de course haute
Voyant DEL témoin d'appui du bouton
Prog. Fin de course haute
Voyant DEL témoin d'appui du bouton
Prog. Fin de course basse
Voyant DEL témoin d'appui de la touche
RESET
Touche RESET
Touche Montée
Touche STOP/OK
Touche Descente
Voyant DEL témoin d'appui touche STOP/OK
Bouton Prog. Fin de course haute
2.2. CÂBLAGE
Précaution
• Les câbles traversant une paroi métallique doivent être protégés
et isolés par un manchon ou un fourreau.
• Attacher les câbles pour éviter tout contact avec une partie en
mouvement.
Attention
• Utiliser impérativement l'adaptateur secteur livré avec ce
produit pour la mise en service de ce produit.
• Laisser le câble d'alimentation de la motorisation accessible :
il doit pouvoir être remplacé facilement.
• Ne pas débrancher l'alimentation lorsque la motorisation est en
marche.
1) Couper le courant.
2) Connecter
l'alimentation secteur 230 V
120 V 60 Hz (US).
3) Connecter le produit à la motorisation avec
le câble de connexion
motorisation.
©
6 Copyright
l'adaptateur secteur
c c
(sortie 24 V C.C.) à la
2020 - 2022 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
d
m
a a
à
50 Hz (UE) ou
TL 25 WT Setting tool
g
e
f
l
OFF
RESET
Prog Prog
UP Down
Up
OK
Down
h
i
j
k
