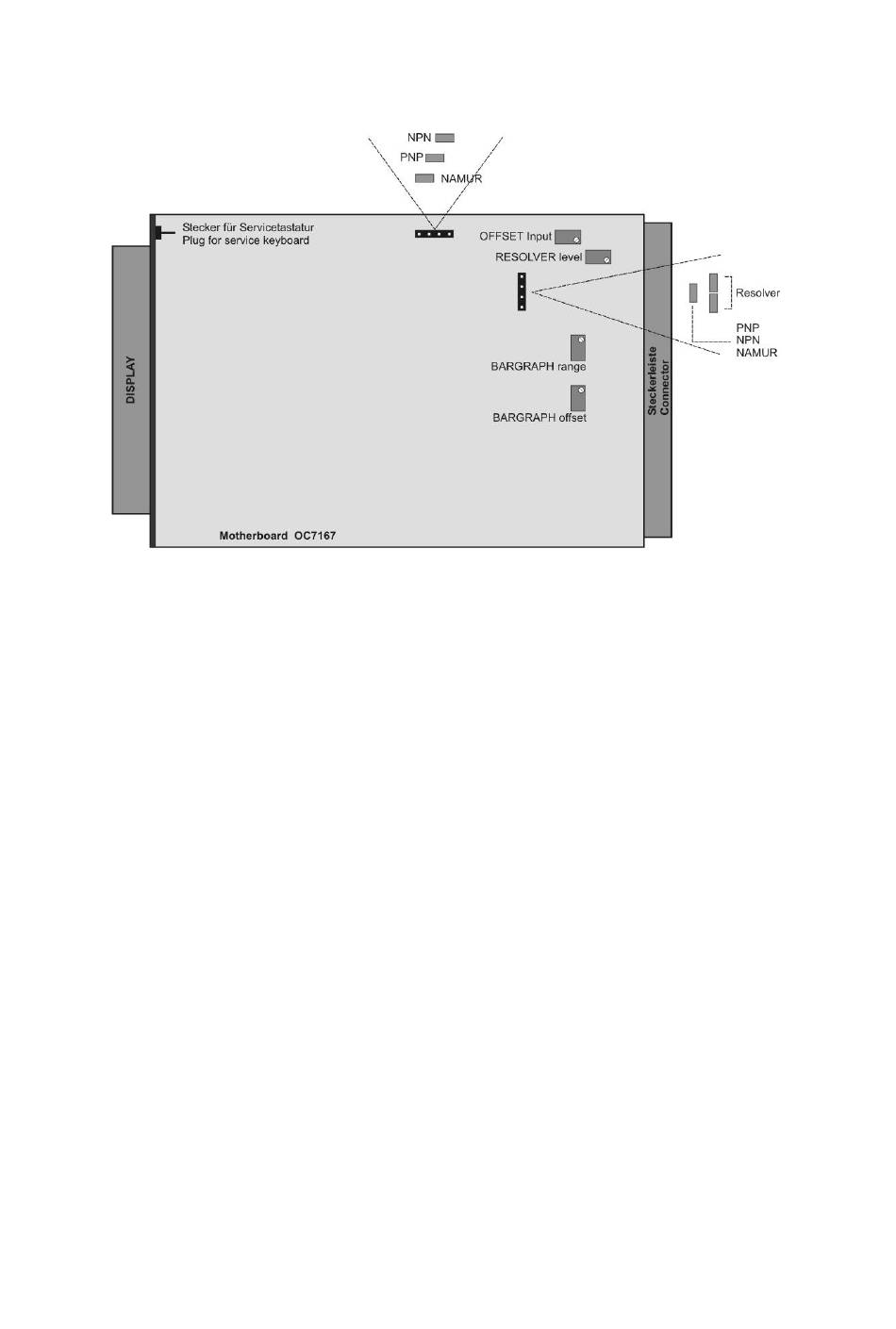

SENSORWAHL und EINSTELLPOTENTIOMETER
Nach der Sensorwahl werden die Steckbrücken gesteckt.
Zwei Sensorversorgungen stehen am Gerätestecker J1 zur Verfügung, 12VDC isoliert und 5VDC nicht isoliert, auf
Signal-GND bezogen, siehe Abs. 9.2, Seite 8.
OFFSET Input:
BARGRAPH Offset:
BARGRAPH Range:
RESOLVER Level:
Triggerpegel der Frequenz-Eingangsstufe. Einstellbar zwischen -5V und 5V.
Nullpunktverschiebung der Balkenanzeige.
Vollbereicheinstellung der Balkenanzeige.
Einstellbereich für Resolver. Dieses Potentiometer wird nur bei Resolver-Option bestückt.
