OC7167
Frequenzmessung
Analogeingang 0-10VDC
6-stellige Anzeige
30 LED Balken
Datenausgang BCD parallel

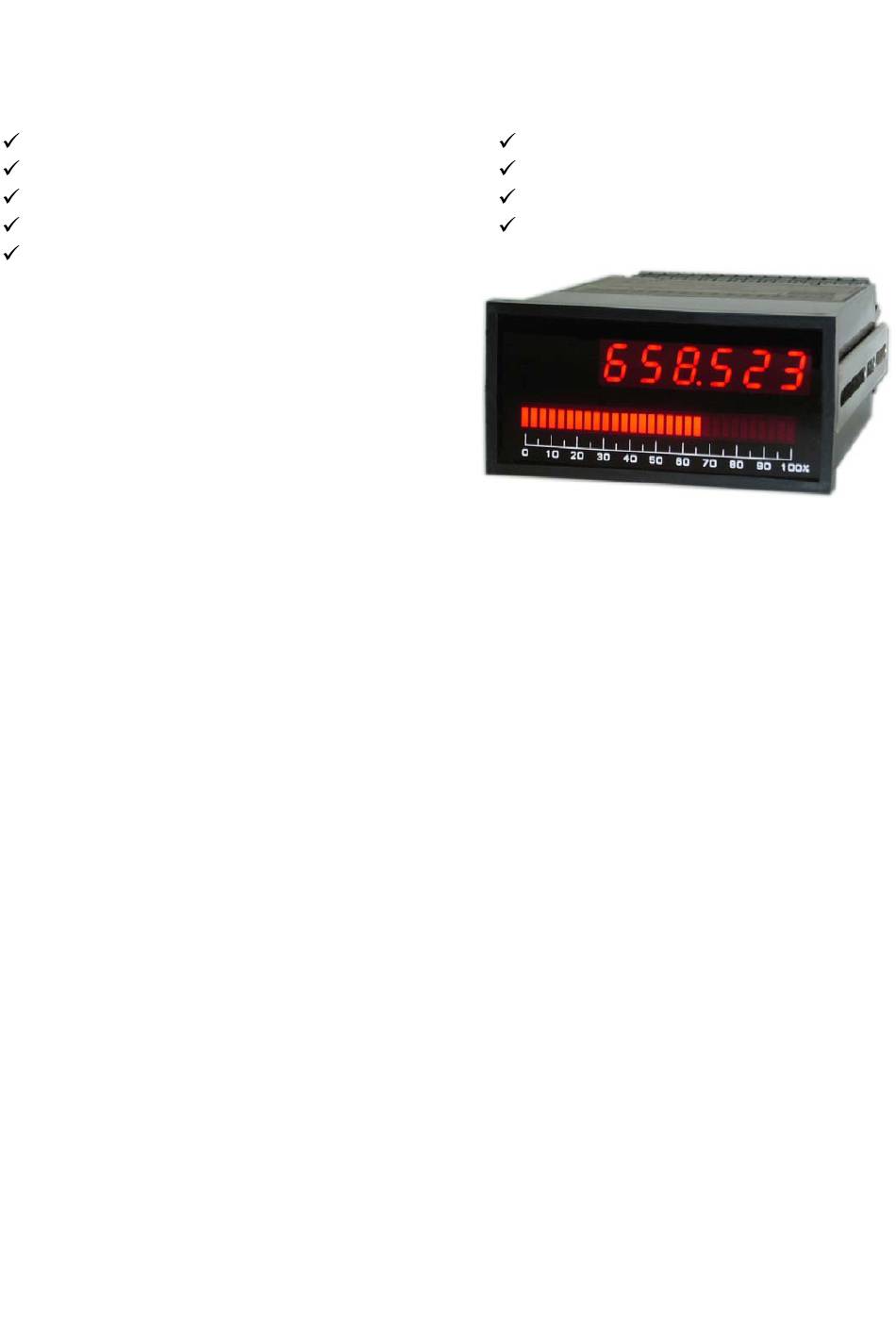

Modell OC7167 ist ein programmierbarer Zähler mit
einer Digitalanzeige und einer Balkenanzeige. Die
digitale Anzeige hat 6 Stellen. Im Messmode werden
fünf Stellen verwendet, im Programmiermode werden
alle sechs Stellen aktiviert.
Die Balkenanzeige ist zum Anschluss an Analogsignal bestimmt und besteht aus 30 roten LED-
Segmenten mit einer Skala von 0-100%. Sie ist vom Zähler galvanisch isoliert.
Modell OC7167 ist zum Anschluss an diverse Sensoren oder Signalquellen vorgesehen, wie NPN, PNP
oder Namur Sensoren, Resolver, Inkrementalgeber etc. sowie DC-Analogsignale. Der Sensortyp wird im
Gerät mit Steckbrücken bestimmt.
Der Zähler verarbeitet Frequenzen im Bereich von 10Hz bis 100kHz und wird standardmässig als
Frequenzzähler vorprogrammiert. Als Option stehen noch Vor-Rückwartszähler und Quadraturzähler zur
Verfügung.
Die Digitalanzeige kann in gewünschten Prozesseinheiten wie UPM, l/min, kg/Std. etc. skaliert werden.
Die angezeigten Daten werden über eine parallele oder zwei serielle Schnittstellen weitergegeben. Zwei
Analogausgänge werden gleichzeitig generiert und können frei zwei Anzeigewerten zugeordnet werden.
Die Balkenanzeige mit 30 LED-Segmenten ist vom Zähler isoliert und hat einen Eingang für
Analogsignale von 0/4-20mA oder 0-10VDC. Ein Vollbereich und ein Offset werden über Potentiometer
eingestellt.
Zwei Sensorversorgungen von 12V und 5V sind an den Ausgangsklemmen herausgeführt. Die 12V
Versorgung ist isoliert und für Zweileitersensoren bestimmt.
Bei der Messung von Frequenzen ermöglicht der Mikrokontroller die Wahl einer schnellen Messrate
zwischen 25ms und 3 sek. Mit dieser Messrate werden auch die Analog- und die Datenausgänge
generiert.
Die Digitalanzeige und die Balkenanzeige können für folgende Funktionen programmiert werden:
- Die Digitalanzeige zeigt die Frequenz, die Balkenanzeige das Analogsignal.
- Die Digitalanzeige und die Balkenanzeige zeigen die Frequenz.
- Die Digitalanzeige zeigt das Analogsignal, die Balkenanzeige die Frequenz.
- Die Digitalanzeige und die Balkenanzeige zeigen das Analogsignal.
Frei programmierbar, skalierbar
RS 232 und RS 485
Analogausgang 0/4-20mA
Analogausgang 0 ... ± 10V
