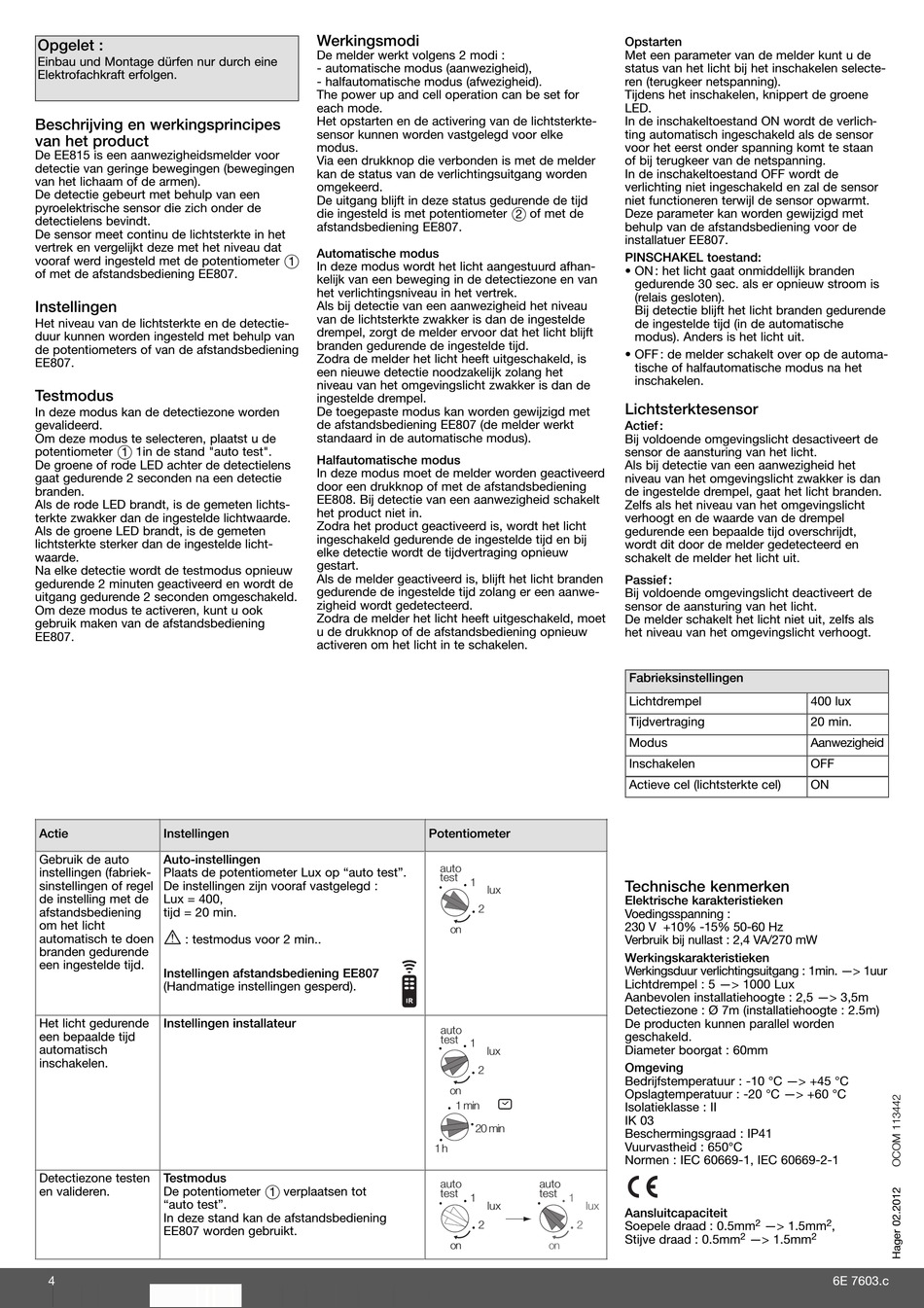

Opgelet :
Einbau und Montage dürfen nur durch eine
Elektrofachkraft erfolgen.
Beschrijving en werkingsprincipes
van het product
De EE815 is een aanwezigheidsmelder voor
detectie van geringe bewegingen (bewegingen
van het lichaam of de armen).
De detectie gebeurt met behulp van een
pyroelektrische sensor die zich onder de
detectielens bevindt.
De sensor meet continu de lichtsterkte in het
vertrek en vergelijkt deze met het niveau dat
vooraf werd ingesteld met de potentiometer
of met de afstandsbediening EE807.
Instellingen
Het niveau van de lichtsterkte en de detectie-
duur kunnen worden ingesteld met behulp van
de potentiometers of van de afstandsbediening
EE807.
Testmodus
In deze modus kan de detectiezone worden
gevalideerd.
Om deze modus te selecteren, plaatst u de
1
potentiometer
1in de stand "auto test".
De groene of rode LED achter de detectielens
gaat gedurende 2 seconden na een detectie
branden.
Als de rode LED brandt, is de gemeten lichts-
terkte zwakker dan de ingestelde lichtwaarde.
Als de groene LED brandt, is de gemeten
lichtsterkte sterker dan de ingestelde licht-
waarde.
Na elke detectie wordt de testmodus opnieuw
gedurende 2 minuten geactiveerd en wordt de
uitgang gedurende 2 seconden omgeschakeld.
Om deze modus te activeren, kunt u ook
gebruik maken van de afstandsbediening
EE807.
Actie
Instellingen
Gebruik de auto
Auto-instellingen
instellingen (fabriek-
Plaats de potentiometer Lux op "auto test".
sinstellingen of regel
De instellingen zijn vooraf vastgelegd :
de instelling met de
Lux = 400,
afstandsbediening
tijd = 20 min.
om het licht
automatisch te doen
: testmodus voor 2 min..
branden gedurende
een ingestelde tijd.
Instellingen afstandsbediening EE807
(Handmatige instellingen gesperd).
Het licht gedurende
Instellingen installateur
een bepaalde tijd
automatisch
inschakelen.
Detectiezone testen
Testmodus
en valideren.
De potentiometer
"auto test".
In deze stand kan de afstandsbediening
EE807 worden gebruikt.
4
Werkingsmodi
De melder werkt volgens 2 modi :
- automatische modus (aanwezigheid),
- halfautomatische modus (afwezigheid).
The power up and cell operation can be set for
each mode.
Het opstarten en de activering van de lichtsterkte-
sensor kunnen worden vastgelegd voor elke
modus.
Via een drukknop die verbonden is met de melder
kan de status van de verlichtingsuitgang worden
omgekeerd.
De uitgang blijft in deze status gedurende de tijd
die ingesteld is met potentiometer
afstandsbediening EE807.
Automatische modus
1
In deze modus wordt het licht aangestuurd afhan-
kelijk van een beweging in de detectiezone en van
het verlichtingsniveau in het vertrek.
Als bij detectie van een aanwezigheid het niveau
van de lichtsterkte zwakker is dan de ingestelde
drempel, zorgt de melder ervoor dat het licht blijft
branden gedurende de ingestelde tijd.
Zodra de melder het licht heeft uitgeschakeld, is
een nieuwe detectie noodzakelijk zolang het
niveau van het omgevingslicht zwakker is dan de
ingestelde drempel.
De toegepaste modus kan worden gewijzigd met
de afstandsbediening EE807 (de melder werkt
standaard in de automatische modus).
Halfautomatische modus
In deze modus moet de melder worden geactiveerd
door een drukknop of met de afstandsbediening
EE808. Bij detectie van een aanwezigheid schakelt
het product niet in.
Zodra het product geactiveerd is, wordt het licht
ingeschakeld gedurende de ingestelde tijd en bij
elke detectie wordt de tijdvertraging opnieuw
gestart.
Als de melder geactiveerd is, blijft het licht branden
gedurende de ingestelde tijd zolang er een aanwe-
zigheid wordt gedetecteerd.
Zodra de melder het licht heeft uitgeschakeld, moet
u de drukknop of de afstandsbediening opnieuw
activeren om het licht in te schakelen.
Potentiometer
1 h
1
verplaatsen tot
2
of met de
auto
test
1
lux
2
on
auto
test
1
lux
2
on
1 min
20 min
auto
auto
test
test
1
1
lux
lux
2
2
on
on
Opstarten
Met een parameter van de melder kunt u de
status van het licht bij het inschakelen selecte-
ren (terugkeer netspanning).
Tijdens het inschakelen, knippert de groene
LED.
In de inschakeltoestand ON wordt de verlich-
ting automatisch ingeschakeld als de sensor
voor het eerst onder spanning komt te staan
of bij terugkeer van de netspanning.
In de inschakeltoestand OFF wordt de
verlichting niet ingeschakeld en zal de sensor
niet functioneren terwijl de sensor opwarmt.
Deze parameter kan worden gewijzigd met
behulp van de afstandsbediening voor de
installatuer EE807.
PINSCHAKEL toestand:
• ON : het licht gaat onmiddellijk branden
gedurende 30 sec. als er opnieuw stroom is
(relais gesloten).
Bij detectie blijft het licht branden gedurende
de ingestelde tijd (in de automatische
modus). Anders is het licht uit.
• OFF : de melder schakelt over op de automa-
tische of halfautomatische modus na het
inschakelen.
Lichtsterktesensor
Actief :
Bij voldoende omgevingslicht desactiveert de
sensor de aansturing van het licht.
Als bij detectie van een aanwezigheid het
niveau van het omgevingslicht zwakker is dan
de ingestelde drempel, gaat het licht branden.
Zelfs als het niveau van het omgevingslicht
verhoogt en de waarde van de drempel
gedurende een bepaalde tijd overschrijdt,
wordt dit door de melder gedetecteerd en
schakelt de melder het licht uit.
Passief :
Bij voldoende omgevingslicht deactiveert de
sensor de aansturing van het licht.
De melder schakelt het licht niet uit, zelfs als
het niveau van het omgevingslicht verhoogt.
Fabrieksinstellingen
Lichtdrempel
Tijdvertraging
Modus
Inschakelen
Actieve cel (lichtsterkte cel)
Technische kenmerken
Elektrische karakteristieken
Voedingsspanning :
230 V +10% -15% 50-60 Hz
Verbruik bij nullast : 2,4 VA/270 mW
Werkingskarakteristieken
Werkingsduur verlichtingsuitgang : 1min. —> 1uur
Lichtdrempel : 5 —> 1000 Lux
Aanbevolen installatiehoogte : 2,5 —> 3,5m
Detectiezone : Ø 7m (installatiehoogte : 2.5m)
De producten kunnen parallel worden
geschakeld.
Diameter boorgat : 60mm
Omgeving
Bedrijfstemperatuur : -10 °C —> +45 °C
Opslagtemperatuur : -20 °C —> +60 °C
Isolatieklasse : II
IK 03
Beschermingsgraad : IP41
Vuurvastheid : 650°C
Normen : IEC 60669-1, IEC 60669-2-1
Aansluitcapaciteit
2
Soepele draad : 0.5mm
—> 1.5mm
2
Stijve draad : 0.5mm
—> 1.5mm
400 lux
20 min.
Aanwezigheid
OFF
ON
2
,
2
6E 7603.c
