Wandgeräte Installieren; Behälterbaugruppe Installieren - Graco King Anleitung

Wandgeräte Wandgeräte installieren Wandgeräte
HINWEIS: HINWEIS: HINWEIS: Vor der Montage einer
Pumpenbaugruppe an der Wand, immer die
Ablassen des Drucks, page 13
1. Die Wand muss stabil genug sein, um
das Gewicht der Pumpenbaugruppe, der
Zubehörteile, des Spritzmaterials, der Schläuche
und der beim Betrieb auftretenden Belastung
auszuhalten.
2. Bohren Sie vier Löcher mit 11 mm (7/16 Zoll)
und verwenden Sie dafür die Halterung als
Bohrschablone. Zum Anbringen eine der
drei Montagebohrungsgruppen der Halterung
verwenden. Siehe
3. Die Halterung mit Schrauben und
Unterlegscheiben, die für sicheren Halt in
der Wand ausgelegt sind, an der Wand
verschrauben.
4. Die Pumpenbaugruppe an der Montagehalterung
(201) befestigen.
5. Die Luft- und Materialschläuche anschließen.
Siehe Einrichtung, page
3A7308E
installieren installieren
befolgen.
Abmessungen, page 35.
12.

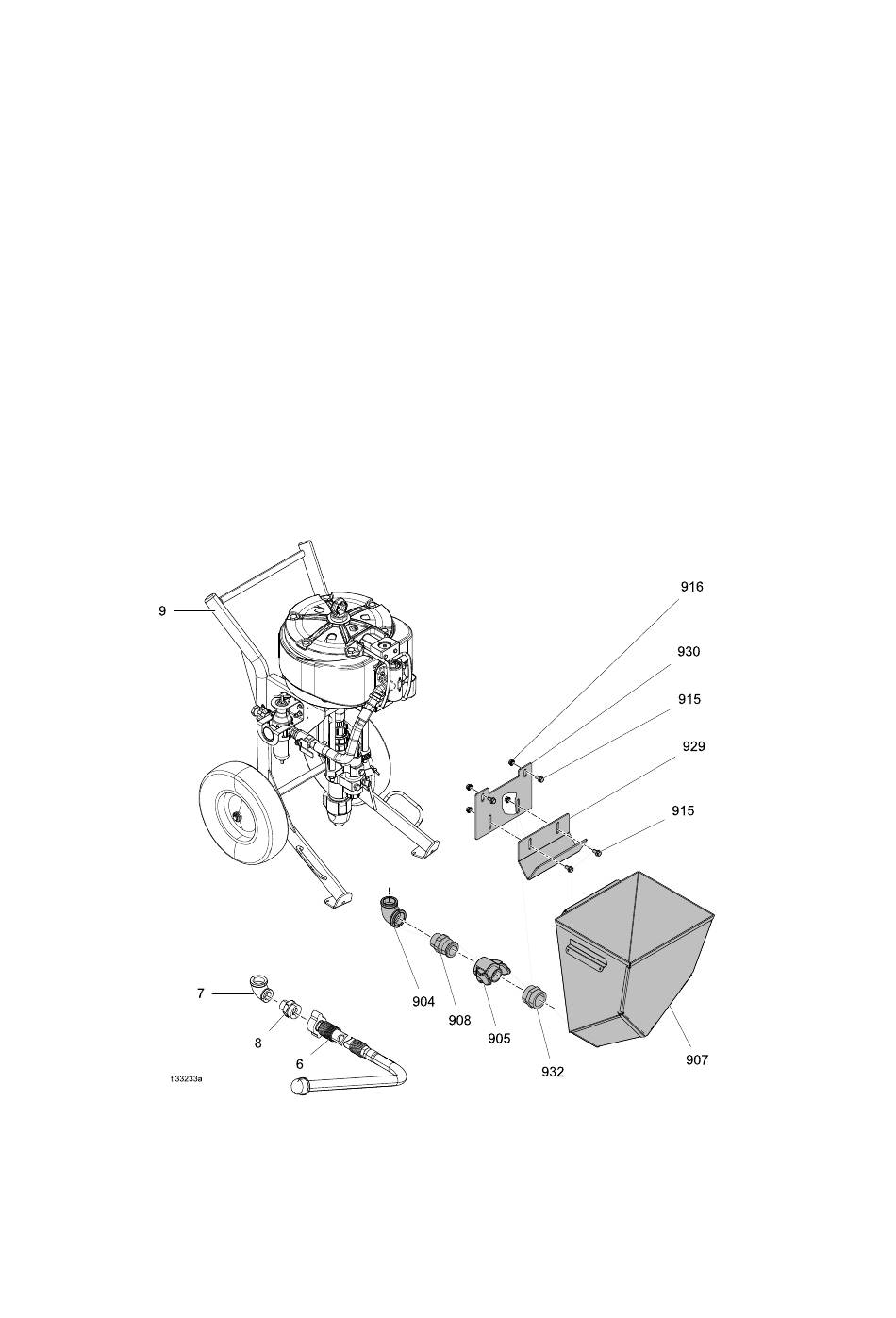

Behälterbaugruppe Behälterbaugruppe Behälterbaugruppe
installieren
installieren installieren
1. Bei Bedarf Ansaugschlauch entfernen.
a. Ansaugschlauch (6) abziehen.
b. Fitting (7) und Schnellkupplung-Adapter (8)
von der Pumpe abnehmen.
2. Halterung (930) mit den Muttern (916) und
Schrauben (915) am Fahrgestell (9) befestigen.
3. Halterung (929) mit den Muttern (916) und
Schrauben (915) an der Halterung (930)
befestigen.
4. Bogen (904) und Fitting (908) an die Pumpe
befestigen.
5. Fitting (932) und Fitting (905) am Behälter (907)
befestigen.
6. Fitting (905) an Fitting (908) befestigen. Höhe
der Halterung (929) so einstellen, dass sie unter
dem Lippe auf der Rückseite des Behälters (907)
passt. Muttern (916) festziehen.
Wandgeräte installieren
11
