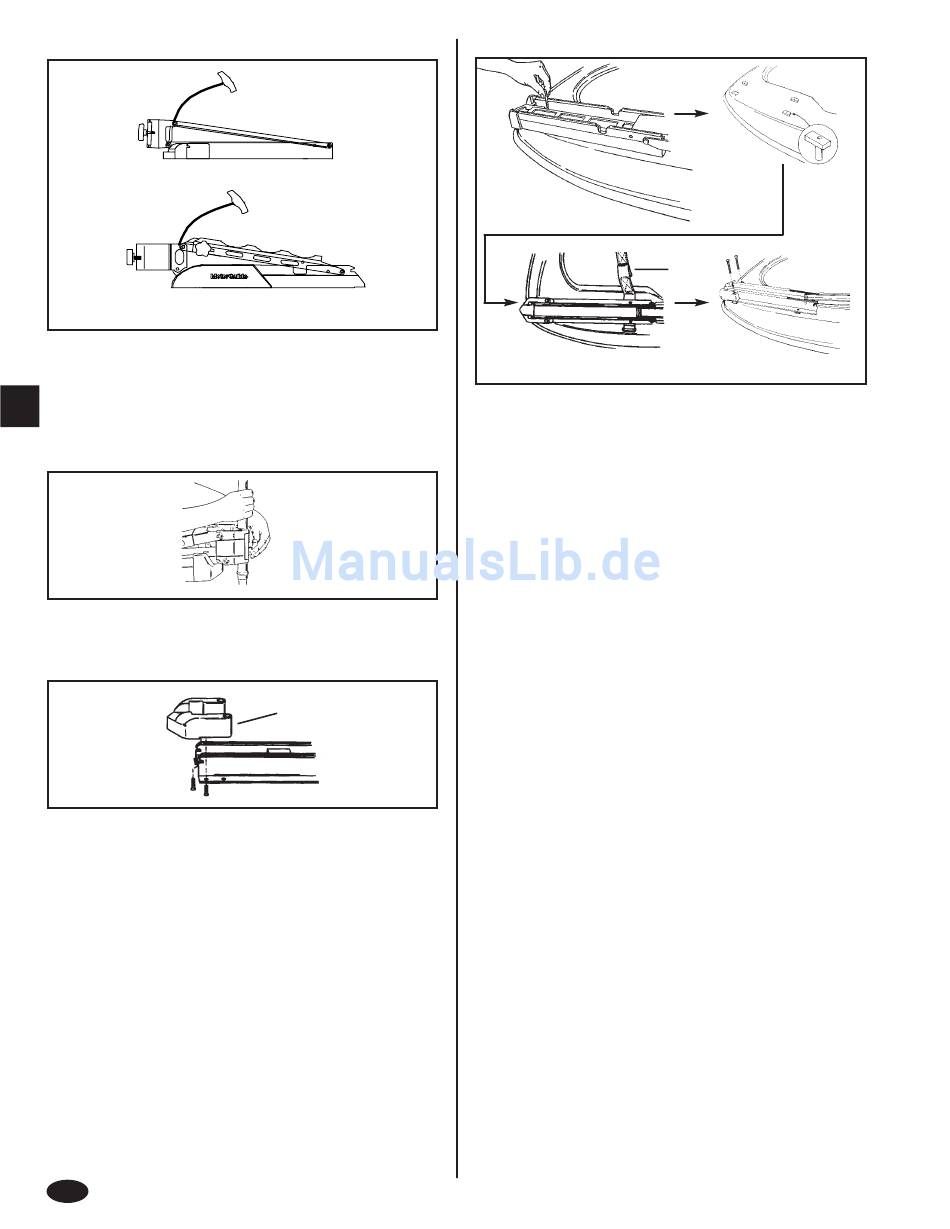

ANBAU AM BUG
a
b
1
a. Standard-Bugbefestigung
b. extrastarke Losbrechbefestigung mit Feder
1
Die Anbringungsstelle sorgfältig auswählen. Sicherstellen,
dass der Motor in allen Positionen genug Platz hat, einschl-
ießlich der Betriebs- und Lagerungsposition. Zwischen Decko-
berseite und -unterseite muss für die Schrauben ein Abstand
von 5 cm vorhanden sein.
2
2
Um die Installation zu vereinfachen, den Motor durch Lösen
der Spannschraube vorne an der Befestigung von der
Halterung nehmen.
3
a. Schutzabdeckung
3
Die Schutzabdeckung mit den zwei beiliegenden Schrauben
und einem Kreuzschlitz-Schraubendreher am Befestig-
ungssockel anbringen.
D
a
6
4
a. Verschlussriemen
4
Die vorderen Befestigungsbohrungen, die durch die
Kunststoffabdeckung gehen, und die hinteren Befestigung-
sbohrungen im Sockel verwenden. Die Befestigung in die
gewünschte Position bringen und den Sockel als Schablone
benutzen. Die Befestigungsbohrungen mit einem 6,5 mm
großen Bohrer markieren. Mit einem 6,5 mm großen Bohrer an
den markierten Stellen 5 cm tiefe Löcher in das Deck bohren.
• Jede Befestigungsbohrung mit einem 13 mm Bohrer
nachbohren.
• Die Befestigungsisolatoren aus Gummi in die Bohrungen
stecken. Die breitere Seite zeigt in der Halterung nach außen.
• Nur für Standard-Befestigung – Den Verschlussriemen
zwischen den hinteren Befestigungsbohrungen und den
Gummi-Isolatoren anbringen. Die Klettverschlussseite
nach unten auf dem Deck positionieren. Die Schnalle zeigt
zur Bootsaußenseite.
• Die Halterung auf die Isolatoren setzen und die Löcher
ausrichten. Die beiden längeren Schrauben in die vorderen
Bohrungen und die beiden kürzeren Schrauben in die hinteren
Bohrungen einsetzen. Alle Schrauben so fest anziehen, bis
die Gummi-Isolatoren zusammengedrückt werden. Die
Befestigungsschrauben nach den ersten Fahrten nachziehen.
**TIPP: Die Halterung muss flach auf den Isolatoren
aufliegen, bevor sie auf dem Deck verschraubt wird.
Andernfalls klemmt die Befestigung beim Verschrauben
und kann nur schwer entriegelt werden. Nach dem Einbau
sollte die Halterung sicher und leicht verriegelt werden
können, wobei die Verriegelungsstifte gleichmäßig im
Riegel liegen. Die Halterung sollte genauso leicht durch
einen Zug am Seilgriff gelöst werden können.
a
90-10235E21 1102
