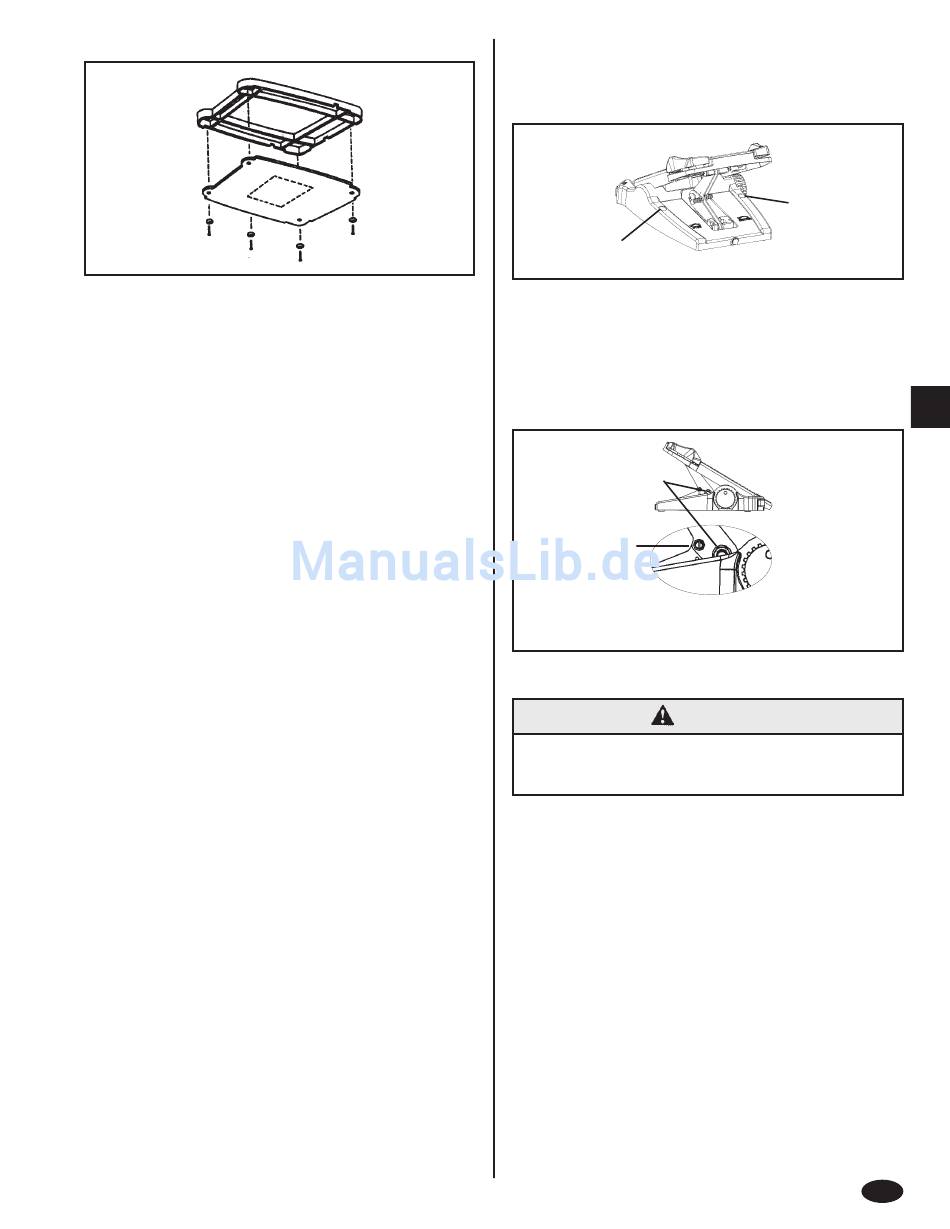

Befestigung der Gewichtsplatte
Nur für Modelle SW und FW.
Falls das Pedal lieber an einer beliebigen Stelle auf dem Bootsdeck
befestigt werden soll, muss die Gewichtsplatte angebracht werden,
um die Stabilität des Pedals zu erhöhen.
Gewichtsplatten-Kits für den MotorGuide Trolling-Motor sind bei
einem MotorGuide Super Center erhältlich. Gewichtsplatten-Kit -
Teile-Nr. MLP312315. Die Anschrift des nächsten Super Centers
befindet sich hinten in dieser Betriebsanleitung. Informationen sind
auch auf unserer Website unter www.motorguide.com erhältlich.
90-10235E21 1102
TOUR ES TROLLING-MOTOREN
FEINEINSTELLUNGEN
Permanente Befestigung des Pedals am Deck
a
a. Befestigungsbohrungen
Für die permanente Befestigung des Pedals wurden zwei
Bohrungen vorgesehen, mit denen das Pedal am Deck
befestigt werden kann. Diese Bohrungen befinden sich links
und rechts neben dem Pedal auf dem Pedalsockel und sind für
Flachkopfholzschrauben #10 vorgesehen.
Einstellen des Pedalwiderstands
a
b
a. Stellmutter
b. Rastkugelschrauben – nicht verstellen!
Die Rastkugelschrauben nicht verstellen. Sie wurden
werksseitig eingestellt, um die mittlere Position des
Pedals optimal erkennen zu können.
Der Pedalwiderstand kann individuell eingestellt werden. Auch
die Festigkeit des Kupplungsmechanismus am Pedal ist
verstellbar. Der Pedalwiderstand kann mit einem Kreuzschlitzs-
chraubendreher und einem 13 mm Schraubenschlüssel einge-
stellt werden. Hierzu das Pedal mit der Ferse nach unten treten
und die Stellmutter unter dem Pedal entweder anziehen oder
lockern. Das Pedal muss sich gut bedienen lassen, ohne zu
klemmen oder zu rutschen.
Das Pedal verfügt über einen Mittelpositionsanschlag, der beim
Auf- und Abtreten zu spüren ist. Dieser Anschlag wird durch die
Rastkugelschrauben (s. Abb.) gewährleistet. Diese Schrauben sind
werksseitig optimal eingestellt und dürfen nicht verstellt werden.
9
a
ACHTUNG
