1, 2
ACHTUNG
Beim Einstellen des Motor-Kippwinkels die Finger nicht
zwischen Säule und Halterung stecken.
1

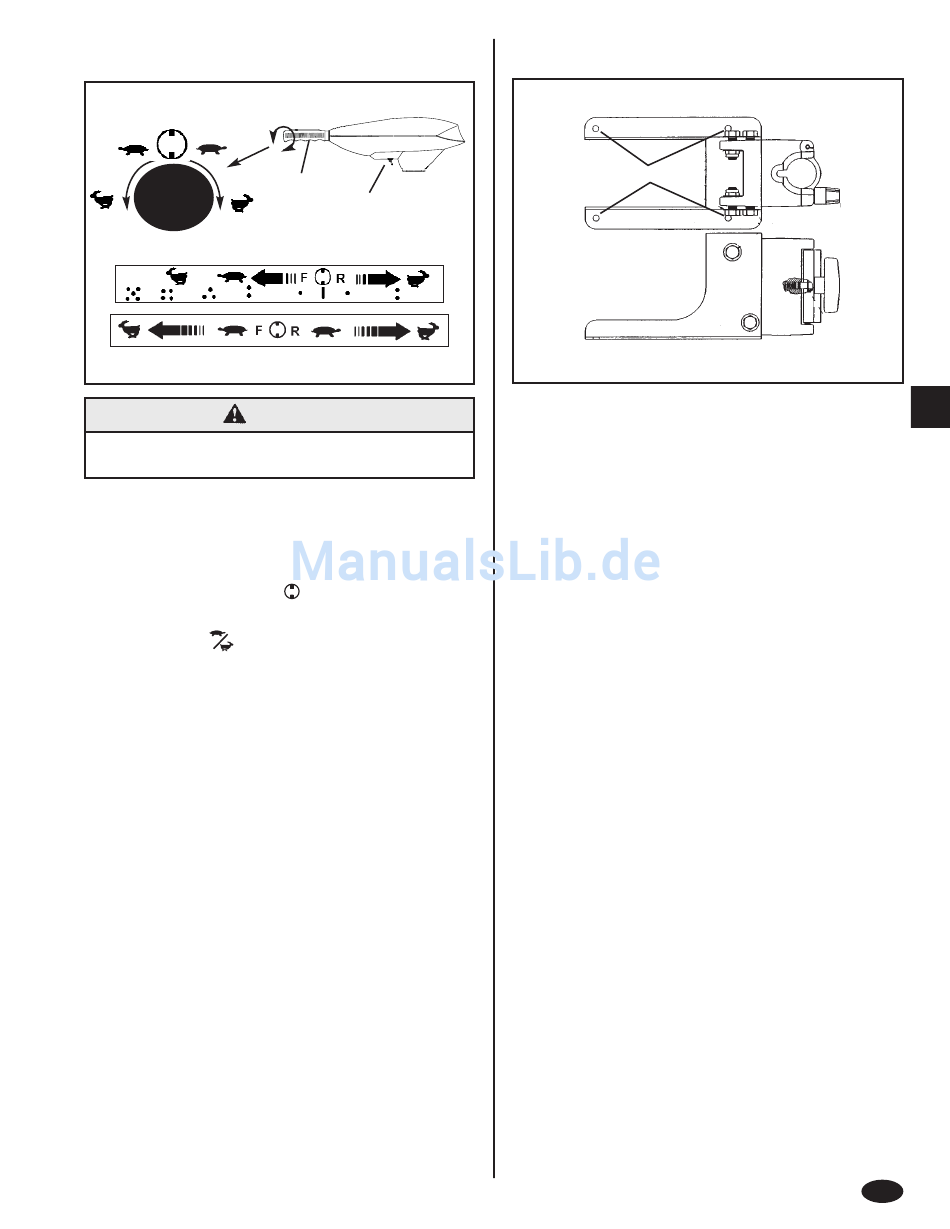

Drehzahlsteuerung Ein/Aus – Griff im Uhrzeigersinn drehen,
um vorwärts zu fahren. Um rückwärts zu fahren, den Griff
gegen den Uhrzeigersinn drehen.
2
Stoppschalter – Um den Motor auszustellen, den Kippschalter
auf folgende Position stellen:
Um den Motor zu starten, den Kippschalter auf folgende
Position stellen:
Benutzung des Transporthebels
Mit dieser Vorrichtung kann der Motor vertikal gelagert und
transportiert werden. Um den Angelmotor in angehobener Position
zu sperren, den Transporthebel entriegeln, den Motor an der Säule
ganz hoch heben und den Transporthebel nach oben drücken.
Während des Betriebs den Hebel entriegelt lassen.
HINWEIS: Der Transporthebel ist schwergängig, damit er
länger hält, ohne den Motor abrutschen zu lassen. So kann die
Bedienung des Transporthebels erleichtert werden:
• Zum Ausrücken des Transporthebels die Säule nach oben
ziehen und gleichzeitig den Hebel nach unten drücken.
• Zum Sichern des Transporthebels die Säule nach unten
drücken und gleichzeitig den Hebel nach oben ziehen.
Wenn Ihre Spiegelplatte nicht mit einem Transporthebel
ausgestattet ist, können Sie diesen (MGA052B6) bei einem
MotorGuide Super Center bestellen.
90-10235E21 1102
1
2
ANBAU EINER PONTON-BEFESTIGUNG
a
a. Befestigungsbohrungen
Anbringung einer Ponton-Befestigung
• Die Stelle auf dem Deck auswählen, an der die Befestigung
angebracht werden soll.
• Sockel der Befestigung als Schablone benutzen und die
Befestigungsbohrungen mit einem Bohrer markieren.
• Befestigungsöffnungen mit einem 6,5 mm Bohrer bohren
und die Bohrungen entgraten.
• 4 Edelstahlschrauben durch die Halterungsbohrungen führen.
• 4 Edelstahlunterlegscheiben und -muttern auf der Deckun-
terseite einsetzen und fest an ziehen.
5
D
