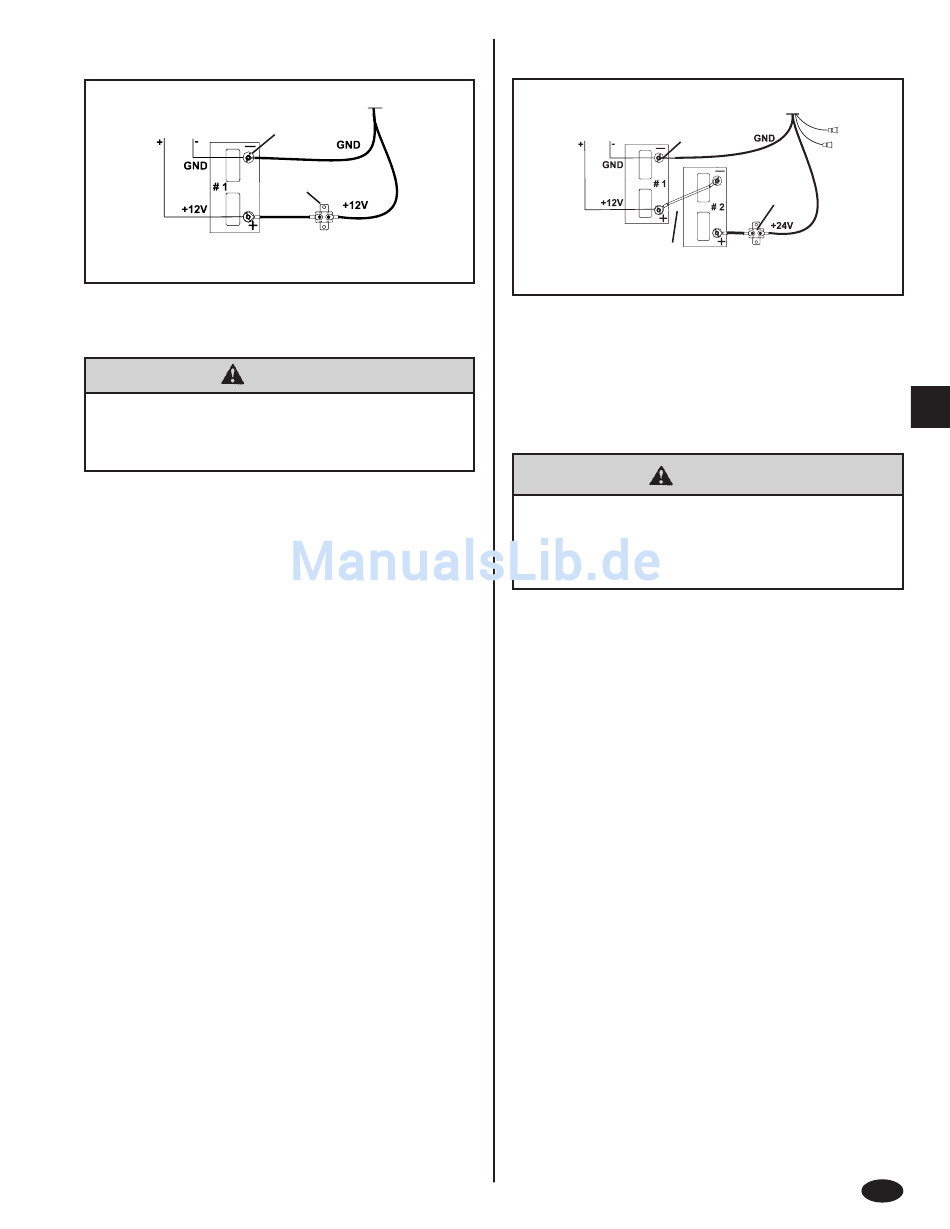

12 V Batterieanschluss
d
1
a. Schwarzes Batteriekabel
b. Rotes Batteriekabel
c. 50-A-Sicherungsautomat
VORSICHT
Vor Anschluss an die Batterien sicherstellen, dass alle
Schalter auf OFF (AUS) stehen. Bei Funkendurchschlag
in der Nähe der Batterie kann sich das Wasserstoffgas
entzünden und die Batterie explodieren.
1
Das rote Batteriekabel an die Plusklemme (+) und das schw-
arze Kabel an die Minusklemme (-) der Batterie anschließen.
Im Pluskabel einen 50-A-Sicherungsautomaten installieren.
90-10235E21 1102
f
e
a
c
b
d. Hauptmotor, Bilgenpumpen,
Belüftungsköpfe, Zubehör
e. Gemeinsame Masse
f. Stromkabel
24 V Batterieanschluss
c
a
2
a. Batterie A
b. Batterie B
c. Hauptmotor, Bilgenp-
umpen, Belüftungsköpfe,
Zubehör
d. Gemeinsame Masse
e. Stromkabel
f. Zum Pedal
(nur ES Modelle)
Vor Anschluss an die Batterien sicherstellen, dass alle
Schalter auf OFF (AUS) stehen. Bei Funkendurchschlag
in der Nähe der Batterie kann sich das Wasserstoffgas
entzünden und die Batterie explodieren.
2
Das schwarze Batteriekabel an die Minusklemme (-) der
Batterie A anschließen. Das rote Batteriekabel an die Pluskl-
emme (+) der Batterie B anschließen. Ein Prüfkabel an die
Minusklemme (-) der Batterie B und die Plusklemme (+) der
Batterie A anschließen. Im Pluskabel einen 50-A-Sicher-
ungsautomaten installieren.
3
e
f
d
h
g
k
i
j
b
g. Zum Sonarbildschirm
(Sonderausstattung)
h. Schwarzes
Batteriekabel (-)
i. Rotes Batteriekabel (+)
j. Prüfkabel
k. 50-A-Sicherungsautomat
VORSICHT
D
