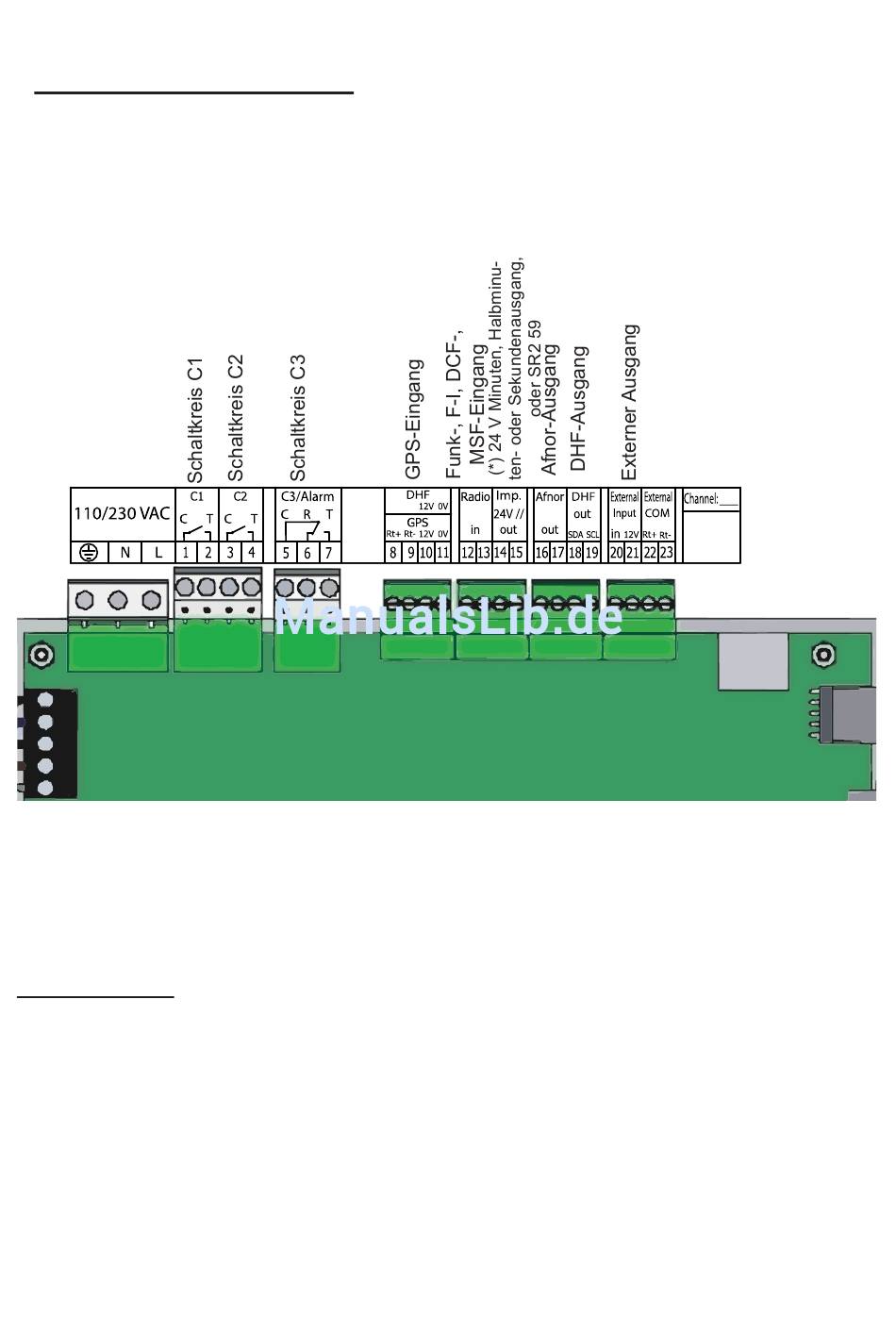

4.2 Elektrische Anschlüsse
Schließen Sie die Kabel (Netzspeisung, Ausgang Impuls- oder AFNOR-
Leitung und Funksynchronisierungseingang je nach Modell) gemäß der Abb.
unten an den entsprechenden Anschlussklemmen an.
**110 bis
230VAC
oder
24VDC
oder
36/72VDC
(*) siehe Seite 37, Menü für die Verwaltung der Zeitausgänge (Impulse
Minute, ½ Minute, Sekunde oder 24 VDC 1A Niedervoltversorgung).
(**) Versorgung je nach Modellen.
RACK-Modell : Die Anschlussklemmen für Netzspeisung, Ausgang Impuls-
oder AFNOR-Leitung und den Funksynchronisierungseingang sind direkt an
der Hinterseite des Rack-Einschubs verfügbar.
Siehe
Grenzdaten
dieser
Schaltkreise auf
Seite 57
Die Drähte nahe der
Anschlussklemmen
zusammenbinden.
9
