6. Réglages
N5
0.5 bis 6 über 6 bis 30
± 0.2
± 0.1

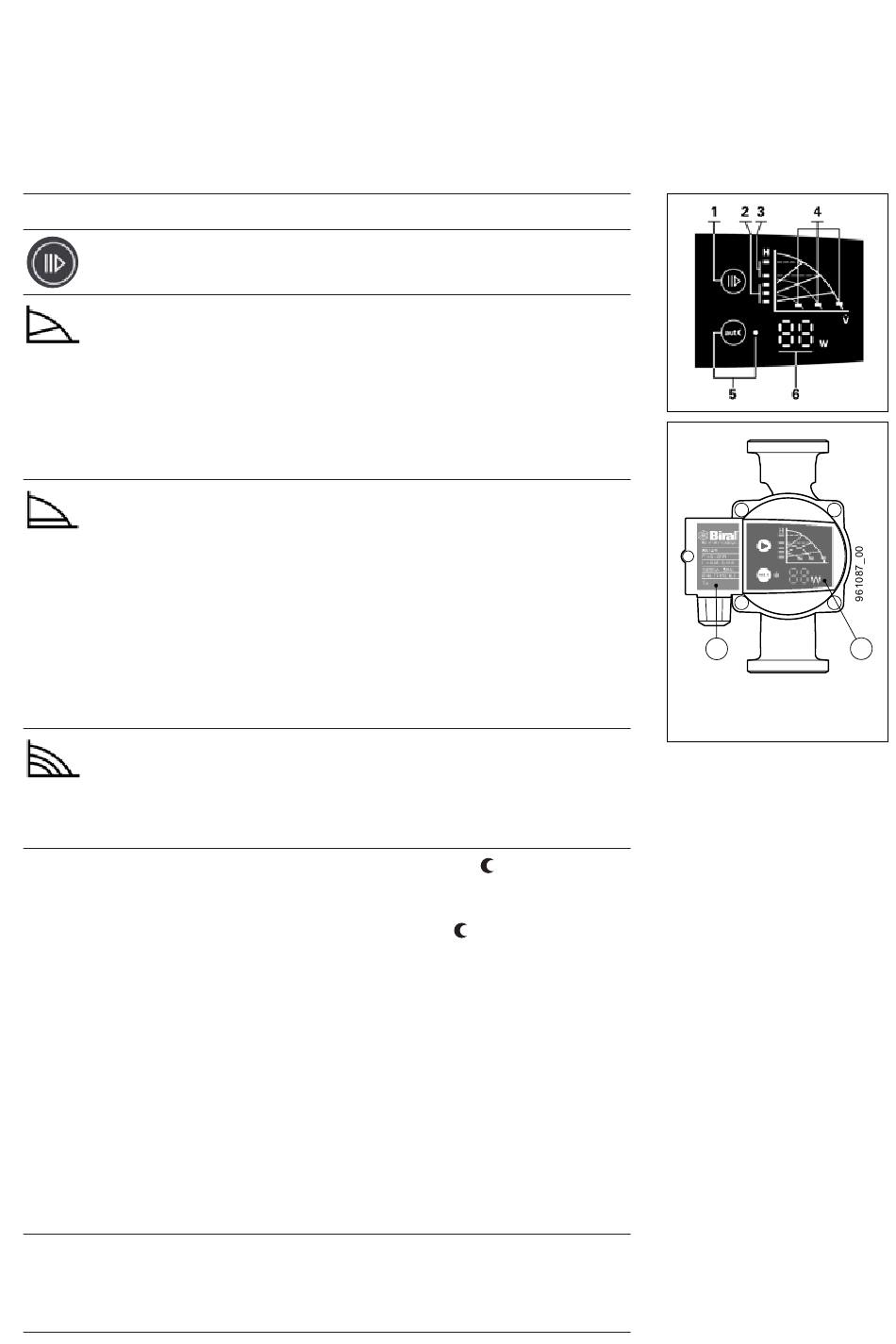

6.1 Réglage de la régulation et du débit volumique
Pos. Description
0.4
Allgemeintoleranzen ISO 2768-mK
1) Touche de commande
N5
0.5 bis 6 über 6 bis 30
± 0.1 ± 0.2
2) Mode de fonctionnement régulé:
pression proportionnelle (pp)
Avantageux dans les installations suivantes:
– Systèmes à deux tuyaux équipés de vannes thermiques et
– longueurs de conduits importantes
– vannes présentant une grande plage de travail
– forte perte de charge
– Pompes de circuit primaire avec forte perte de charge
3) Mode de fonctionnement régulé:
pression constante (cp)
Sinnvoll in folgenden Anlagen:
961204_00
– Systèmes à deux tuyaux avec vannes thermiques et
– hauteur de refoulement >2m
– circulation naturelle (ancien chauffage par thermosiphon)
– perte de charge très faible
961204_00
– pompes de circuit primaire dans des installations
présentant une faible perte de charge
– chauffage au sol avec vannes thermostatiques
– Chauffages mono-conduite
4) Mode de fonctionnement non régulé:
régime constant (cs)
Pos Material
Avantageux pour des installations ayant un débit
Visum
961204_00
Ersetzt durch:
volumique constant: Contextes climatiques, pompes
à chaleur, pompes d'alimentation de chaudière, etc.
5) Réduction nocturne automatique Aut.
Pos Material
Si la température de départ dans l'installation diminue
Visum
Ersetzt durch:
de 10 à 15 °C (min. 0.1 °C/min), le débit de la pompe est
réduit après environ 2 heures au «min ».
Si la température de départ augmente de 10 °C, il y a
commutation immédiate sur le mode réglé. La LED est
allumée: la fonction «Réduction nocturne automatique»
est enclenchée.
Pos Material
Remarques: Pour la vitesse constante I, II ou III,
Visum
Ersetzt durch:
la réduction nocturne automatique est désactivée.
Afin que la réduction nocturne automatique fonctionne
parfaitement, les conditions suivantes doivent être remplies:
– La pompe doit être installée dans le départ du
chauffage. Elle ne fonctionne pas dans le retour.
– Le chauffage doit disposer d'une régulation de la
température du fluide.
6) L'affichage indique quand le réseau est enclenché la
consommation actuelle de la pompe. Un défaut de
fonctionnement de la pompe est affiché par «- -».
Dépannage, voir paragraphe 9 (Résumé des dérangements)
