Biral A 402 V2 Montage- Und Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für A 402 V2:
- Handbuch (44 Seiten) ,
- Montage- und betriebsanleitung (100 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Mehr als Pumpen

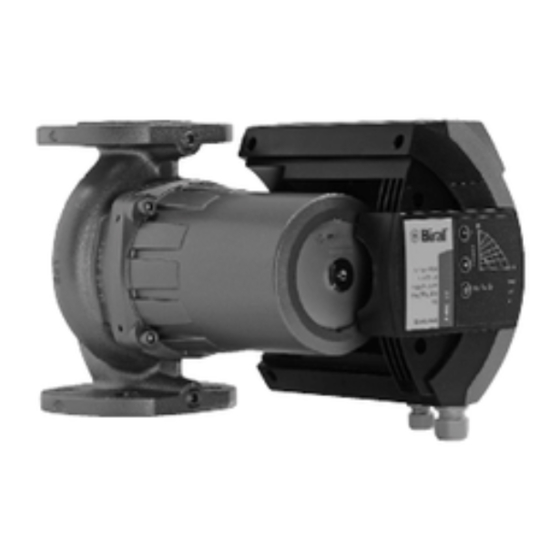

A 402 V2, A 402-1 V2, A 501 V2
A 502 V2, A 651 V2, A 651-1 V2, A 652 V2
A 801 V2, AW 402-1 V2
AD 402 V2, AD 501 V2, AD 502 V2
AD 651 V2, AD 652 V2
Biral Umwälzpumpen
Montage- und Betriebsanleitung
Seite 5
Circulateurs Biral
Instructions d'installation et d'entretien
Page 24
Pompe di circolazione Biral
Istruzioni di installazione
e funzionamento
Pagina 43
Biral Circulation Pumps
Installation and Operating Instructions
Page 62
Biral circulatiepompen
Montage- en bedrijfsinstructies
Pagina 81
Bombas de circulación Biral
Instrucciones de instalación
y funcionamiento
Página 100
Pompy obiegowe Biral
Instrukcja montażu i eksploatacji
Strona 119
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Biral A 402 V2
Inhaltszusammenfassung für Biral A 402 V2
- Seite 1 Mehr als Pumpen A 402 V2, A 402-1 V2, A 501 V2 A 502 V2, A 651 V2, A 651-1 V2, A 652 V2 A 801 V2, AW 402-1 V2 AD 402 V2, AD 501 V2, AD 502 V2 AD 651 V2, AD 652 V2 Biral Umwälzpumpen...
-
Seite 2: Konformitätserklärung
Produkte responsabilité que les produits A 402 V2, A 402-1 V2, A 501 V2, A 502 V2 A 402 V2, A 402-1 V2, A 501 V2, A 502 V2 A 651 V2, A 651-1 V2, A 652 V2, A 801 V2... - Seite 4 Abmessungen Typenreihe PN 6-16 1/4" Dimensions Série Dimensioni Gamma Dimensions Series Afmetingen Serie Dimension Series Wymiary Typoszereg 961195_00 A…V2 M16x15 M20x1.5 402 V2 402-1 V2 501 V2 502 V2 651 V2 651-1 V2 652 V2 801 V2 801 V2 402-1 V2 6/10/16 6/10/16 6/10/16...
-
Seite 5: Inhaltsverzeichnis
deutsch Inhaltsverzeichnis Sicherheitshinweise Seite 6 Allgemeines Kennzeichnung von Hinweisen Personalqualifikation und -schulung Gefahren bei Nichtbeachtung der Sicherheitshinweise Sicherheitsbewusstes Arbeiten Sicherheitshinweise für den Betreiber/Bediener Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten Eigenmächtiger Umbau und Ersatzteilherstellung Unzulässige Betriebsweisen Transport/Lagerung Verwendungszweck Anforderungen an das Fördermedium Betriebstemperatur/Betriebsdruck Montage Durchspülen der Heizungsanlage (bei ausgebauter Pumpe) -
Seite 6: Sicherheitshinweise
deutsch 1. Sicherheitshinweise 1.1 Allgemeines Diese Montage- und Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Sie ist daher unbedingt vor Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen. Sie muss ständig am Einsatzort der Anlage verfügbar sein. Es sind nicht nur die unter diesem Abschnitt «Sicherheitshinweise»... -
Seite 7: Sicherheitsbewusstes Arbeiten
deutsch Im einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdungen nach sich ziehen: – Versagen wichtiger Funktionen in der Anlage – Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung – Gefährdung von Personen durch elektrische und mechanische Einwirkungen 1.5 Sicherheitsbewusstes Arbeiten Die in dieser Montage- und Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers, sind zu beachten. -
Seite 8: Verwendungszweck
3. Verwendungszweck Die Biral-Umwälzpumpen der Typenreihe A 402 V2, A 402-1 V2, A 501 V2, A 502 V2, A 651 V2, A 651-1 V2 A 652 V2, A 801 V2 AW 402-1 V2 AD 402-1 V2, AD 501 V2, AD 502 V2, AD 651 V2, AD 652 V2 werden verwendet zur Förderung von Flüssigkeiten... -
Seite 9: Montage
deutsch 4. Montage 4.1 Durchspülen der Heizungsanlage (bei ausgebauter Pumpe) Um unliebsame Betriebsunterbrüche und das Nichtanlaufen der Pumpe nach längeren Stillstandzeiten zu vermeiden, empfehlen wir, bei einer neu installierten oder umgebauten Heizung die Anlage nach dem ersten Aufheizen zu entleeren, gut durchzuspülen und wieder zu füllen. - Seite 10 deutsch Montageposition Zwillingspumpe AD 402-1 V2 Hauptpumpe Betrieb: 22 Stunden Reservepumpe Betrieb: ca. 2 Stunden 961199_00 Montageposition Zwillingspumpe AD 501 V2, AD 502 V2, AD 651 V2, AD 652 V2 Hauptpumpe Betrieb: 22 Stunden Reservepumpe Betrieb: ca. 2 Stunden 961198_00 Durchflussrichtung Der Pfeil auf dem Pumpen- gehäuse zeigt die Durchfluss-...
-
Seite 11: Rückschlagventil
deutsch 4.5 Rückschlagventil Falls ein Rückschlagventil montiert ist, muss die Pumpe so eingestellt werden (siehe Punkt 7.2), dass der minimale Förderdruck der Pumpe jederzeit den Schliessdruck des Ventils übersteigt. 4.6 Flanschanschluss Die Pumpenflansche sind mit Befestigungslöcher PN6 / PN10 / PN16 gebohrt. -
Seite 12: Elektrischer Anschluss
Hinweis: Besondere Beachtung gilt dem Schutzleiteranschluss. Der Schutzleiter muss länger als die Polleiter sein (Ausreissgefahr). Versorgungsspannung: 1 × 230 V +6%/–10%, 50 Hz, PE A 402 V2, A 402-1 V2 A 501 V2 AW 402-1 V2 AD 402-1 V2 AD 501 V2... -
Seite 13: Anschlussklemmen
Phasenbelastung bei Einschaltvorgängen empfehlen wir FI-Schutzschalter in kurzzeitverzögerter Ausführung (VSK). Die FI-Schalter müssen mit dem gezeigten Symbol gekennzeichnet sein. Für eine Isolationsprüfung der Installation muss die Biral-Pumpe elektrisch getrennt werden! Die Pumpe kann wie im Kapitel 9 beschrieben geprüft werden. -
Seite 14: Anschlussschema Standardausführung
deutsch 5.2 Anschlussschema Standardausführung 51-54 Betriebs- oder Störmeldung (umschaltbar) als Schliesskontakt: schliesst bei Störung/Betrieb Kontaktbelastung max. 250 V~, 1 A 51-52 Betriebs- oder Störmeldung (umschaltbar) als Öffnerkontakt: öffnet bei Störung/Betrieb Kontaktbelastung max. 250 V~, 1 A 54 52 51 Speisung ~1×... -
Seite 15: Inbetriebnahme/Betriebskontrolle
deutsch 6. Inbetriebnahme/Betriebskontrolle 6.1 Allgemeines Anlage ohne Pumpe gründlich spülen. Siehe Abschnitt 4. Die Anlage sachgemäss füllen und entlüften. Die Pumpe nur bei gefüllter Anlage in Betrieb nehmen. Versorgungsspannung einschalten. 6.2 Entlüften Es wird empfohlen die Pumpe vor Inbetriebnahme zu entlüften. Hierzu wie folgt vorgehen: –... -
Seite 16: Isolationswiderstandsprüfung
6.4 Isolationswiderstandsprüfung Eine Isolationswiderstandsprüfung darf nicht in einer Installation mit Biral-Pumpen mit aufgebauter Elektronik vorgenommen werden, da diese dadurch beschädigt werden kann. Bei einer eventuellen Prüfung muss die Pumpe elektrisch getrennt werden. Isolationswiderstandsprüfung der Pumpen A…, AW..., AD… 1. Versorgungsspannung abschalten / unterbrechen. -
Seite 17: Einstellungen
deutsch 7. Einstellungen Es besteht Verbrennungsgefahr! Bei hohen Medientemperaturen kann die Pumpe so heiss werden, dass nur die Bedientasten berührt werden dürfen. A1) Bedientaste zur Einstellung der Regelungsart und Anzeige (LED) siehe Abschnitt 7.1 A2) Bedientasten zur Einstellung (Förderhöhe) mit Leuchtsymbole (LED) zur Anzeige Förderhöhe und Förderstrom siehe Abschnitt 7.2 A3) Leuchtsymbol Störung, Externe Bedienung (ext),... -
Seite 18: Einstellung Der Förderhöhe (A2)
Achtung werden, nächst höhere Kennlinie einstellen. 7.3 Anzeige der aktuellen Fördermenge (LED V) V = 25, 50, 75, 100% 7.4 Förderhöhe, Fördermenge A 402 V2, A 402-1 V2, AW 402-1 V2 10,7 18,2 A 501 V2 A 502 V2 12,0... -
Seite 19: Werkseitige Einstellung Der Pumpe
deutsch 7.7 Werkseitige Einstellung der Pumpe Proportionaldruck LED leuchtet gelb Regelkennlinie auf 1 eingestellt LED leuchtet gelb Leistungsbegrenzung EIN Switch 1 Siehe Abschnitt 5.3 Störmeldung Switch 2 Siehe Abschnitt 5.2 8. Wartung, Service Vor Beginn der Wartungsarbeiten die Pumpe unbedingt ausser Betrieb nehmen, allpolig vom Netz trennen und gegen Wiedereinschalten sichern. -
Seite 20: Störungsübersicht
deutsch 9. Störungsübersicht Vor dem Entfernen des Klemmenkastendeckels und vor jeder Demontage der Pumpe die Versorgungsspannung unbedingt allpolig abschalten. Elektronik kann bis 10 Minuten nach dem Ausschalten des Stromes unter Spannung sein! Störung Ursache Behebung Pumpe läuft nicht keine Spannung am Motor Schalter und Sicherungen kontrollieren Versorgungsspannung prüfen... -
Seite 21: Zubehör / Variante
deutsch 10. Zubehör / Variante 10.1 Bausatz für abgesetzte Ausführung zu Version V2 Medientemperatur von +15 °C bis +110 °C. Pumpe voll isolierbar bis 100 °C Medientemperatur Betriebsanleitung «Bausatz zu Wandmontage» (08 0386.2011) beachten! 10.2 Ausführung Kaltwasserpumpen zu Version V2 Pumpe mit schwitzwasserbeständigem Farbanstrich in abgesetzter Ausführung für Anwendungen in Klimaanlagen und Wärmepumpen. -
Seite 22: Wärmedämmschalen
10.5 Wärmedämmschalen für Medientemperatur von 15 °C bis 110 °C Brandschutzklasse B2 nach DIN 4102 Pumpentyp A 402 V2 WD 4 A 402-1 V2 AW 402-1 V2 WD 5 A 501 V2, A 502 V2 WD 6 A 651-1 V2... -
Seite 23: Technische Daten
deutsch 11. Technische Daten Versorgungsspannung: 1×230 V +6/-10%, 50 Hz Motorschutz: Ein externer Motorschutz ist nicht erforderlich Schutzart: IP 44 Wicklungsklasse: Isolationsklasse H Umgebungstemperatur: max. 40 °C Max. Systemdruck: 10/16 bar Geräusch: Schalldruckpegel liegt unter 55 dB(A) Ableitstrom: Das Netzfilter der Pumpe verursacht während des Betriebs einen Ableitstrom zur Masse (Erde) <... - Seite 140 Tel. +41 (0) 31 720 90 00 Fax +41 (0) 31 720 94 42 E-Mail:info@biral.ch www.biral.ch Generalvertreter Schweiz: Hoval Herzog AG Biral AG Münsingen, Hauptsitz Schweiz CH-8706 Feldmeilen Tel. +41 (0) 44 925 61 11 Fax +41 (0) 44 923 11 39 Biral GmbH Präzisionspumpen...
