5.2.5.1 Anwendung der FI-Messfunktionen über die F1-Taste

5.2.5.2 Anwendung des AUTO Modus

1. Drehen Sie den Drehschalter in die Position RCD
2. Der Einstiegsbildschirm ist das Setup des AUTO Modus
3. Mit der F2-und F3-Taste, wählen Sie die Bewertung und den Typ des FIs aus
4. Messleitungen anschließen, wie in der Abbildung gezeigt.
5. Wenn „---„ von der rechten unteren Ecke verschwindet und die Spannung des L-PE auf der
unteren linken erscheint, ist das Gerät bereit den Test durchzuführen (Wenn N und PE-
Messleitungen vertauscht sind, wird das Gerät immer noch den Test durchführen)
6. Drücken Sie die TEST-Taste, wenn Sie bereit sind
7. Während die Prüfung stattfindet, sollte der FI nicht im x
Auslösestrom) wird aber bei der x1 (ganzer Auslösestrom) 0°-Modus auslösen und Ihnen die
Auslösezeit anzeigen
8. Setzen Sie den FI zurück und das Gerät wird die Auslösezeit beim x1 180°-Modus messen
9. Wiederholen dies sowohl für die x5 0° und x5 180° Messung und setzen Sie den FI jedes
Mal zurück
10. Der Test ist nun abgeschlossen - siehe Anzeige für die Ergebnisse

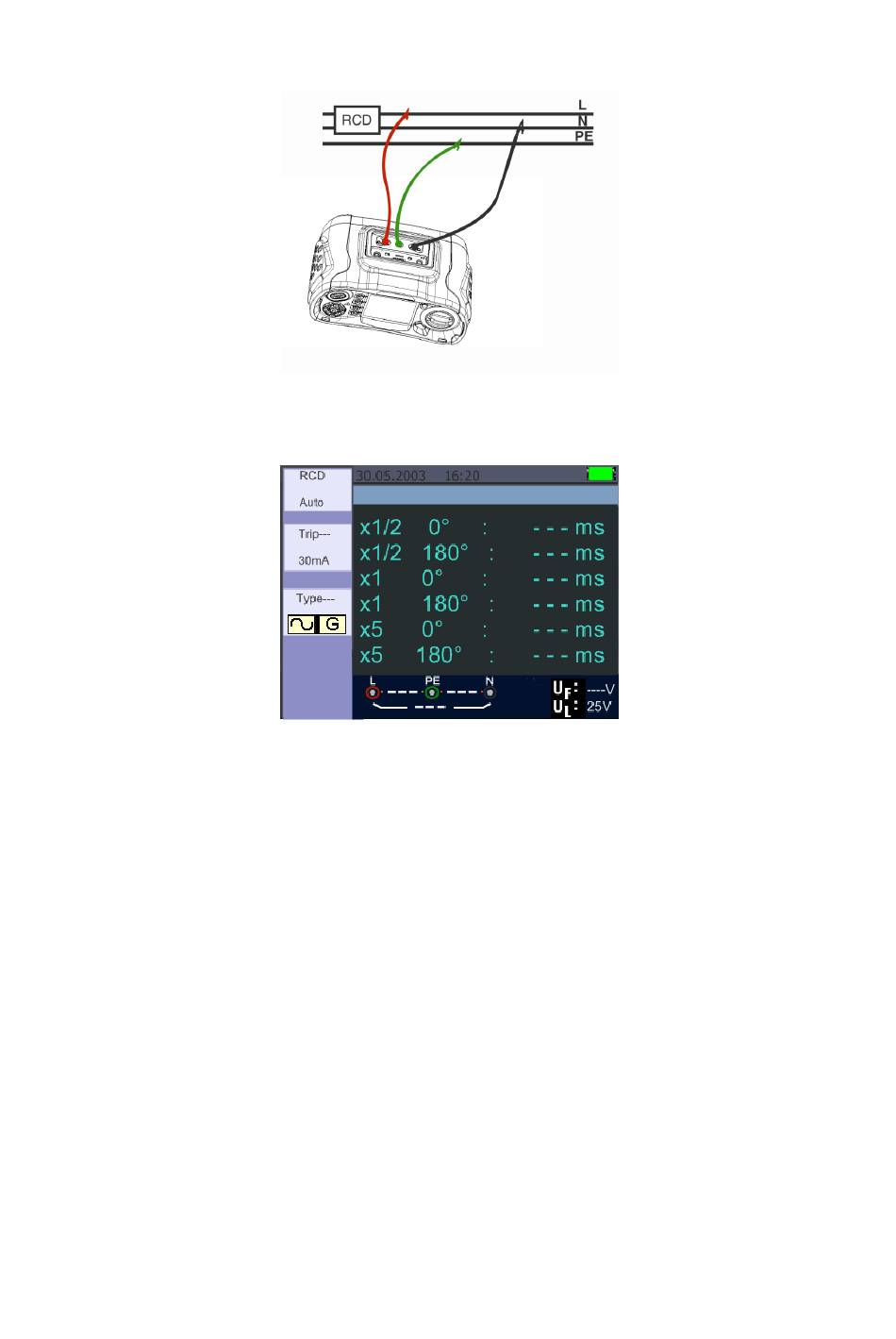

Anschluss bei der FI Messung
Anzeige des AUTO Modus
-25-
½
Modus auslösen (halber
