5.1.3 Symbole und Meldungen in der FI (RCD) Funktion

Wenn die Verdrahtungsbedingung anders als normal sind, also nicht L, N und PE verbunden sind,
wird der Tester in seinen Messfunktionen nur eingeschränkt arbeiten können.
Hinweise:
Das Gerät wird:
1) ...keine zwei spannungsführenden Drähte in einer Schaltung erkennen.
2) ...keine Kombination von Fehlern erkennen.
3) ...nicht die Umkehrung der geerdeten und Erdungsleiter erkennen.
Fehlermeldungen:
Half: Erscheint während dem Autotest wenn der FI (RCD) auf dem x ½ Test
betrieben wird.
Half Trip: Erscheint während dem manuellen Test, wenn der FI (RCD) auf dem x ½ Test
betrieben wird.
UL OVER: Erscheint, wenn UF Spannung die zuvor eingestellten UL Spannung
übersteigt. (Die UL Spannung kann auf 25V eingestellt werden oder 50V). Der
Benutzer muss die Impedanz zwischen L-PE überprüfen.
Funktion in Betrieb – Messung wird durchgeführt
Während der Messung wurde der RCD (FI-Schutzschalter) ausgelöst, daher
wurde kein Testergebnis erhalten
Erscheint während der „No Trip" Schleifenmessung und zeigt an, dass der
angezeigte Wert wegen "Netzinterferenzen" nicht genau ermittelt werden
konnte – Der Test muss wiederholt werden.

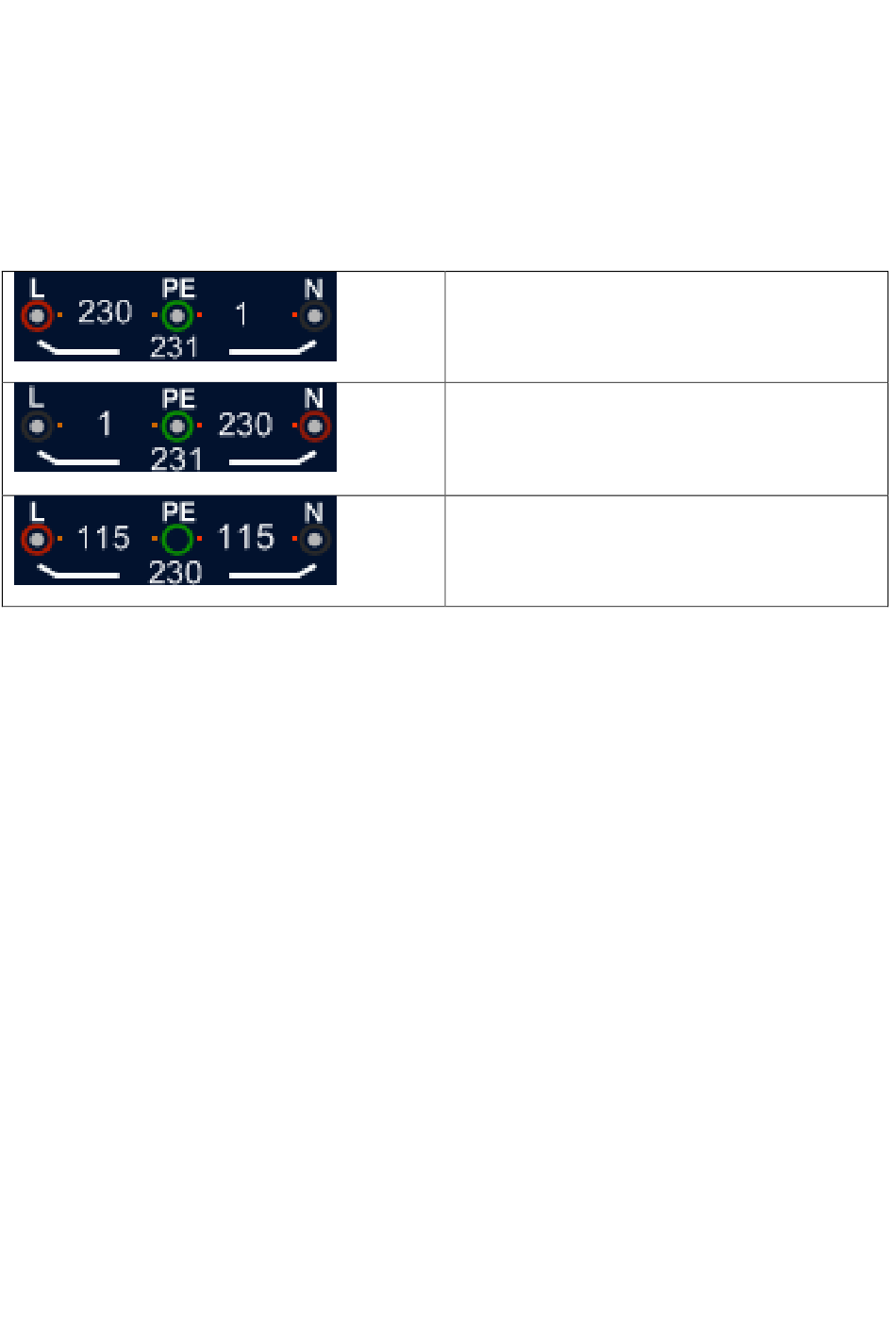

Zeigt die richtigen Eingangsverbindungen an.
Der Benutzer sollte die Messleitungen an die
entsprechenden Klemmen anschließen.
Zeigt an, das die L-Verbindung auf dem N-
Eingangsanschluss liegt und umgekehrt
Zeigt an, daß keine Verbindung auf dem PE-
Eingangsanschluss ist.
-17-
(Verpolung)
