5.1.1 Symbole und Meldungen in der Spannungsfunktion

Wenn die Verdrahtungsbedingungen anders als üblich sind (also L, N und PE ohne korrekte
Verbindung), kann das Prüfgerät die vorgesehene Messfunktion nur eingeschränkt durchführen.
Hinweise:
Das Gerät wird:
1) ...keine zwei spannungsführenden Drähte in einer Schaltung erkennen.
2) ...keine Kombination von Fehlern erkennen.
3) ...nicht die Umkehrung der geerdeten und Erdungsleiter erkennen.

5.1.2. Symbole und Meldungen in der LOOP/PFC Funktion

Wenn die Verdrahtungsbedingung anders als normal sind, also nicht L, N und PE verbunden sind,
wird der Tester in seinen Messfunktionen nur eingeschränkt arbeiten können.
Hinweise:
Das Gerät wird:
1) ...keine zwei spannungsführenden Drähte in einer Schaltung erkennen.
2) ...keine Kombination von Fehlern erkennen.
3) ...nicht die Umkehrung der geerdeten und Erdungsleiter erkennen.

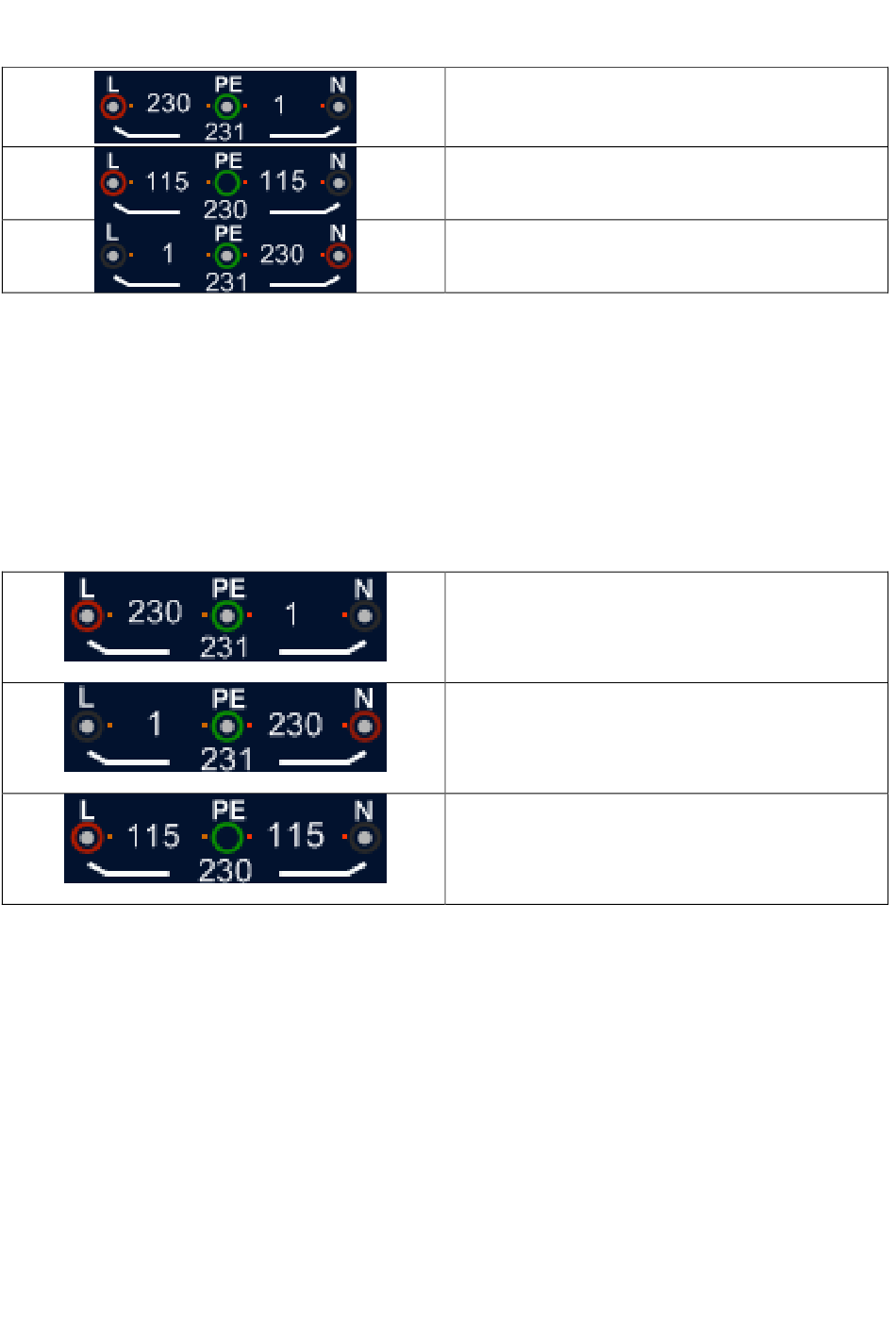

Zeigt die richtigen Eingangsverbindungen an.
Der Benutzer sollte die Messleitungen an die
entsprechenden Klemmen anschließen.
Zeigt an, daß keine Verbindung auf dem PE-
Eingangsanschluss ist.
Zeigt an, das die L-Verbindung auf dem N-
Eingangsanschluss liegt und umgekehrt
Zeigt die richtigen Eingangsverbindungen an.
Der Benutzer sollte die Messleitungen an die
entsprechenden Klemmen anschließen.
Zeigt an, das die L-Verbindung auf dem N-
Eingangsanschluss liegt und umgekehrt
Zeigt an, dass keine Verbindung auf dem PE-
Eingangsanschluss ist.
-16-
(Verpolung)
(Verpolung)
