Montagehinweise
Kurzanleitung Scheibenumbau ERGOLINE-Gehäuse
Achtung! / Gefahr!
Vor Beginn der Arbeiten immer den Netzstecker ziehen!
Vorsicht
Immer auf ausreichend Standfestigkeit des Gerätes achten, das Gerät fest
am Aufhängekreuz verankern!
Beim Ausbau einer zerbrochenen Scheibe besteht Verletzungsgefahr!
Die Fronttür mit mindestens zwei Personen aushängen!
Hinweis
Wir empfehlen nach Öffnen des Gerätes den Schlüssel abzuziehen
Vorbereitung
• Gerät öffnen und Schlüssel abziehen.
• Steckverbindungen der Fronttür -inkl. Touchcon-
troller- lösen.
• Madenschrauben in den Scharnieren lösen.
• Sicherungsringe der Gasdruckdämpfer
-am unteren Ende- entfernen.
• Mit zwei Personen die komplette Fronttür aus-
hängen und auf eine ebene Fläche legen.
Scheibentausch
• Tastenplatine ausbauen.
A
•
Schrauben der Profilleisten und der
Querstrebe herausdrehen.
B
•
Schraube am Münzeinwurf herausdrehen.
• Flachbildschirme und Querstrebe herausnehmen.
C
•
Schrauben der Profilleisten lösen und die
Scheiben herausnehmen.
• Tasten, Münzeinwurf und ggf. die Akzeptorblende
und Anschalteinheit auf die neuen Scheiben um-
bauen, die Scheiben einstzen und die Querstrebe
festschrauben.
• Flachbildschirme einsetzen und Profilleisten an-
schrauben.
• Tastenplatine einbauen (ggf. justieren), Steckver-
bindungen wieder herstellen.
58
Betriebsanleitung Geld-Gewinn-Spiel-Gerät IDEAL Ergoline, Slant Top, Slimline, Änderungen vorbehalten.

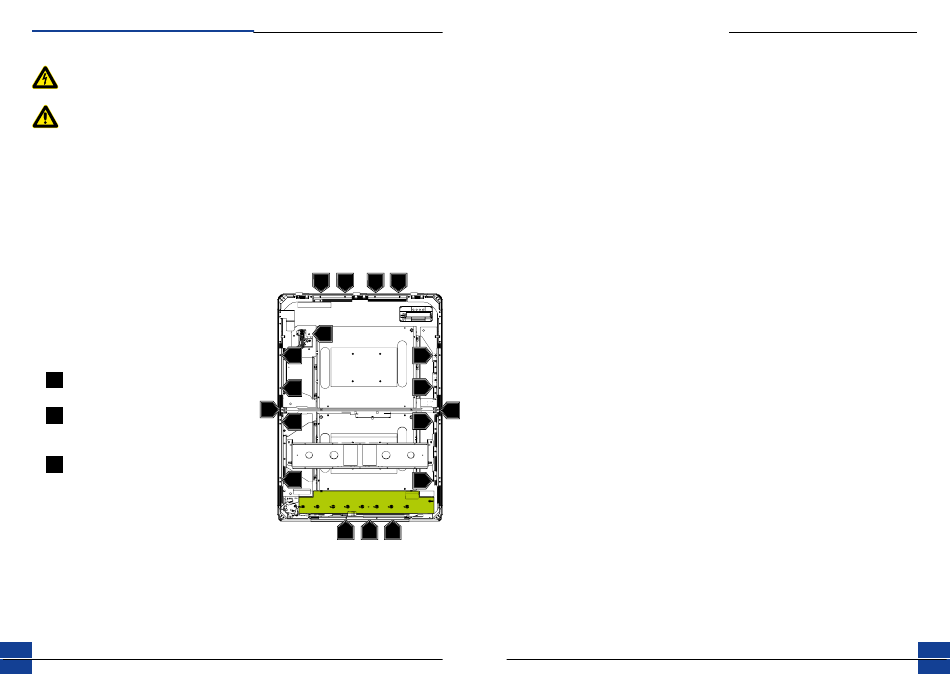

Scheibenumbau Ergoline
Hinweis
Je nach Gerätetyp können die dar-
gestellten Befestigungspositionen
variieren.
C
C
C
C
B
A
A
A
A
A
A
A
A
A
C
C
C
• Fronttür mit mind. 2 Personen
einhängen, Madenschrauben
eindrehen, die Sicherungsringe
der Gasdruckdämpfer nicht
vergessen!
A
Betriebsanleitung Geld-Gewinn-Spiel-Gerät IDEAL Ergoline, Slant Top, Slimline, Änderungen vorbehalten.
59
