Baugruppen

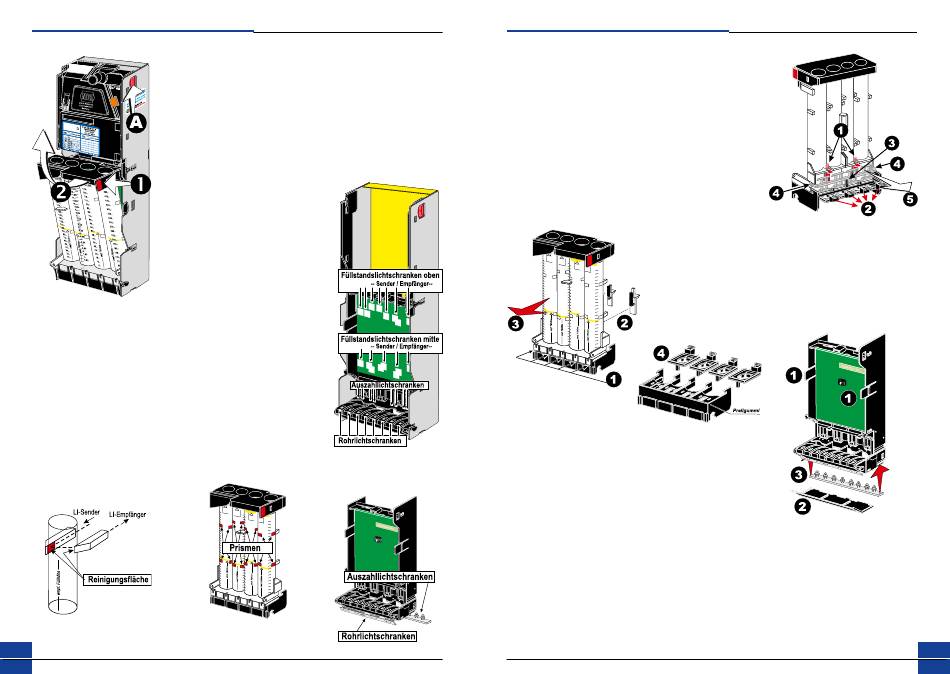

Münzprüfer ausbauen
• Roten Hebel (A) nach hinten drücken und den
Münzprüfer nach oben entnehmen
Münzröhrenblock entnehmen
• Roten Hebel (1) nach innen
drücken und den
Münzröhrenblock nach
vorne schwenken
• Münzröhrenblock
entnehmen
Die Lichtschrankensysteme
sind für eine evt. Reinigung
nun frei zugänglich.
Münzprüfer, Rohrblock ausbauen
Reinigen der Lichtschranken und Prismen
Die Münzeinheit ist unter normalen Betriebsbe-
dingungen wartungsfrei. An einigen Aufstellorten mit
extremen Umweltbelastungen -Staub, Fette- ist eine
Reinigung der Lichtschrankensysteme von Vorteil,
um Störungen vorzubeugen.
• keine aggressiven Reinigungsmittel verwenden
• verwenden Sie Reinigungsstäbchen
• vorsichtig verfahren, die Prismen nicht verkratzen
Funktionsprinzip eines Prismas
46
Betriebsanleitung Geld-Gewinn-Spiel-Gerät IDEAL Ergoline, Slant Top, Slimline, Änderungen vorbehalten.
Position der Lichtschranken-
systeme
Position der Rohr-
Auszahllichtschranken
Position derPrismen
Baugruppen
Münzeinheit
Prismenleiste ausbauen
• Auszahlschieberverriegelung (1) nach oben
drücken
• Alle 4 Auszahlschieber herausziehen (2)
• Prismenleiste in der Mitte vorsichtig über
den Steg hebeln (3)
• seitliche Verriegelungen der Prismenleiste
vorsichtig nach innen drücken (4)
• Prismenleiste nach vorne herausziehen
Verriegelungen
Auszahllichtschranken ausbauen
• Verriegelungen für den Auszahlblock(1)
nach innen drücken und den Auszahlblock
aus der Münzeinheit entnehmen,
• Abdeckung (2) abnehmen
• hinteres Lichtschrankensystem (3) entnehmen
Staulichtschranke
Im Münzschacht unterhalb der Münzeinheit ist eine zusätzliche Staulichtschran-
ke eingebaut. Wird bei einer Auszahlung ein Münzstau erkannt, so wird ein
akustischer Hinweis „BITTE ENTFERNEN SIE DEN MÜNZSTAU" ausgegeben.
Die Überprüfung kann mit dem Profitester im Foultest vorgenommen werden.
Betriebsanleitung Geld-Gewinn-Spiel-Gerät IDEAL Ergoline, Slant Top, Slimline, Änderungen vorbehalten.
Prismenleiste ausbauen
Auszahlschieber ausbauen
• Verriegelungen (1) lösen
• die rückwärtigen Auszahlschieberverriegelungen
nach oben drücken (2)
• Röhren nach vorne entnehmen (3)
• Schieber entnehmen (4)
Auszahlschieber
Auszahllichtschranken
Münzeinheit
47
