Baugruppen

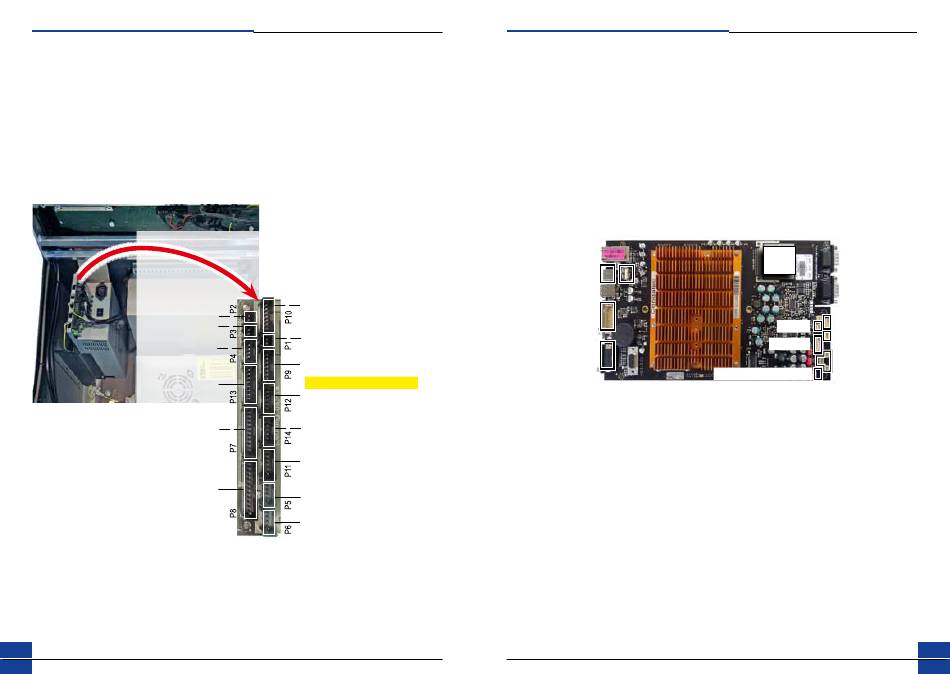

Schaltnetzteil WT310 compact GF
• mit Ein- Ausschalter
• mit elektronischen Sicherungen, die Gerätesicherungen entfallen
• mit integierter Verteilerplatine
Wichtig ! Im AT-Fall immer ein Netzteil gleichen Typs einsetzen.
Schaltnetzteil WT 310 compact
Auslesebuchse
Anzeigeplatine Fronttür
30592/030501
44
Betriebsanleitung Geld-Gewinn-Spiel-Gerät IDEAL Ergoline, Slant Top, Slimline, Änderungen vorbehalten.
Zusatz-
lüfter
n.c
n.c
n.c
n.c
Münzeinheit
+24 V permanent
VDAI-
!! nicht vertauschen mit P10 !!
Steuereinheit
n.c
Grafikboard
Soundboard
n.c
Beleuchtung
Auszahlschale
n.c = momentan nicht benutzt
Baugruppen
Netzteil
Grafik- und Soundboard
Das Grafik- und Soundboard in den IDEAL-Geräten ist eine leistungsfähige
Hardware, die für eine hochauflösende Bildschirmdarstellung der Spielelemente
sorgt. Die von der Spielesoftware geforderten Sounds werden über einen
Soundbaustein erzeugt und über eine digitale Endstufe ausgegeben.
Die Grafik- und Sounddaten sind auf einer CF-Karte gespeichert. Zum Schutz
der Daten erfolgt ein Checksummenabgleich zwischen der Datenbank und dem
Grafik- und Soundboard.
Wichtiger Hinweis: CF-Card und Datenbank sind aufeinander abgestimmt.
Bei Updates immer auf die richtige Version achten! Entsprechende Hinweise
finden Sie im Service-Bereich des adp Internet Portals.
Anschlussbelegung vom Grafik- Soundboard
USB
Schnittstellen
LVDS Monitor
- unten -
VGA Monitor
- oben -
Kurzanleitung für ein Update des Grafik- und Soundmoduls (CF-Card)
mit USB-Stick
Für ein evt. erforderliches Datenupdate erhalten Sie von uns einen speziellen
USB-Stick. Hiermit führen Sie dann das Update wie folgt durch:
1. Gerät ausschalten
2. Datenbank abziehen
3. Gerät einschalten
4. Die Einschaltroutine wird durchlaufen und das Gerät bleibt bei der Meldung
"WAITING FOR COMMAND INIT VIDEO" stehen
5. Jetzt den USB-Stick aufstecken, das Update erfolgt automatisch
(kann einige Minuten dauern)
6. Nach dem Update fährt das Gerät selbstständig herunter
(Bildschirme sind dunkel, ohne Signal)
7. Wenn das Gerät herunter gefahren ist den USB-Stick abziehen
(WICHTIG: den USB-Stick auf keinen Fall vorher abziehen)
8. Gerät ausschalten
9. Datenbank wieder aufstecken
10. Gerät wieder einschalten
11. Es erfolgt automatisch eine Versionskontrolle, wurde diese erfolgreich durchge-
führt erscheint der Startbildschirm, das Gerät ist betriebsbereit.
Betriebsanleitung Geld-Gewinn-Spiel-Gerät IDEAL Ergoline, Slant Top, Slimline, Änderungen vorbehalten.
Grafik- Soundboard
-DuoPlug Steckersystem-
CF
Karte
Steuereinheit
Lüfter
Netzteil
Netzteil
Lautsprecher
Werbelichtsteuerung
45
