VIM6*-Schwingungssensoren
Installation
Die folgende Darstellung gilt nur für Schwingungssensoren vom Typ VIM6***-*****-*P*-******* .
In diesem Anschlusskonzept ist ein SMART-Transmitterspeisegerät KFD2-STC4-Ex1 als
Trennbarriere für eigensichere Anwendungen vorgesehen.

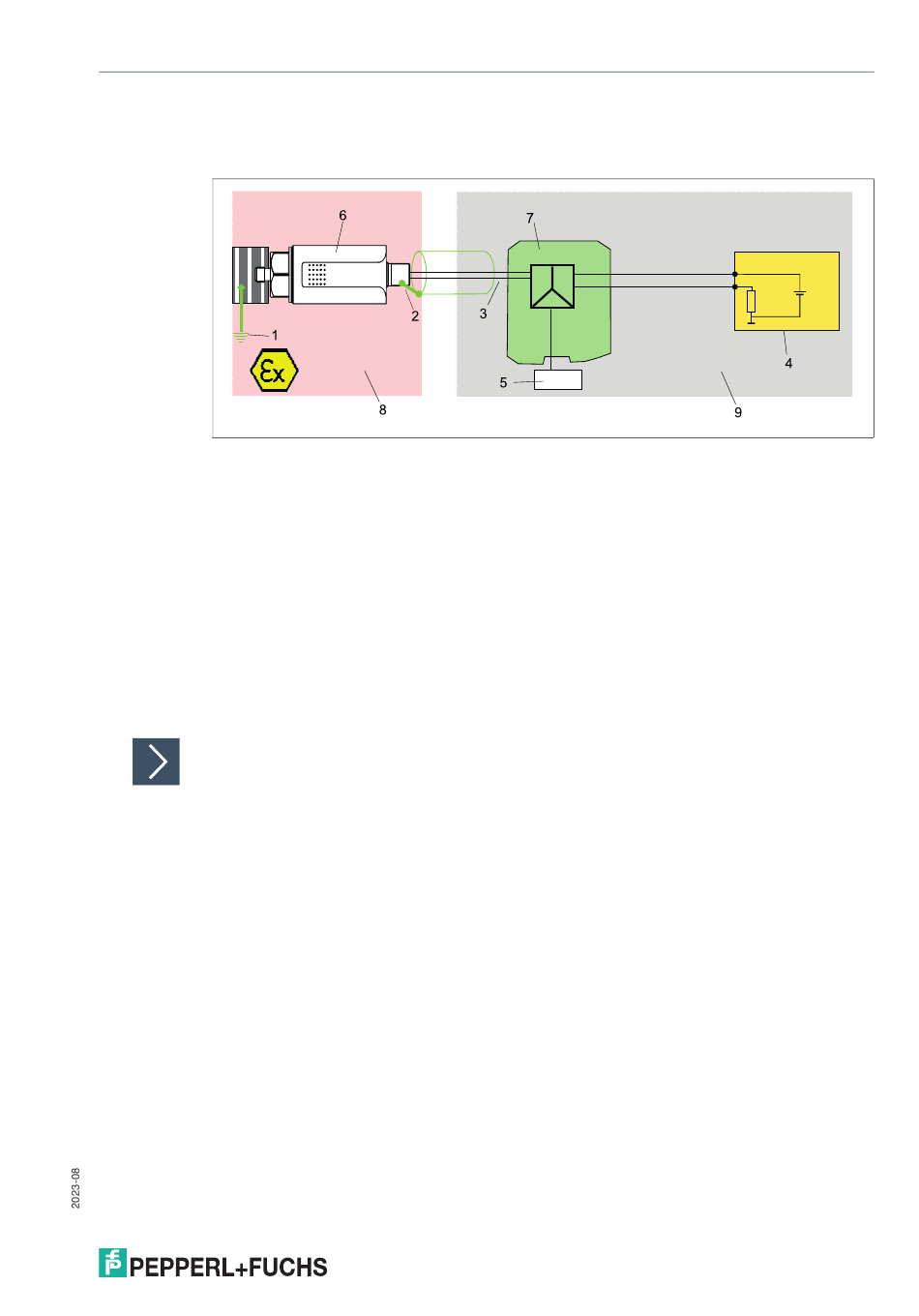

Abbildung 3.4
1 Maschinenerde
2 Der Schirm des EX i-Kabels liegt über den Pin 5 des M12-Steckers auf dem Potenzial
des Gehäuses
3 Schirm nicht erden
4 Auswerteeinheit (Messgerät, SPS, ...)
5 Stromversorgung
6 Sensor
7 SMART-Transmitterspeisegerät KFD2-STC4-Ex1
8 Explosionsgefährdete Bereiche der Zone 1 und 21 / 2 und 22
9 Nicht gefährdeter Bereich
1.
Schließen Sie den Schwingungssensor gemäß einem der 4 Erdungskonzepte an eine
übergeordnete Elektronik/Steúerungsumgebung an.
10-30V
0 V
500 Ω max.
