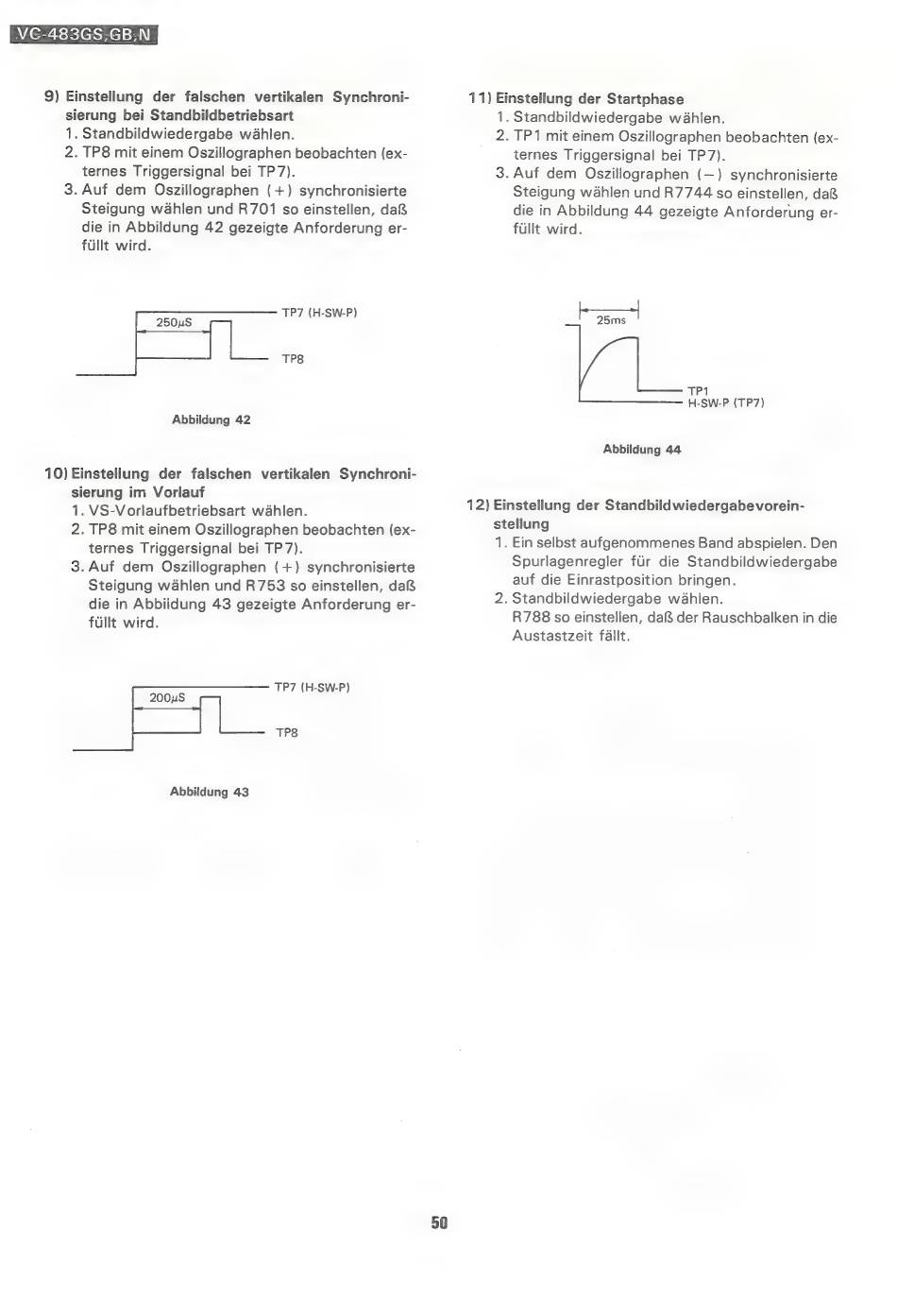

VC-483GS,GB,N
9) Einstellung
der falschen
vertikalen
Synchroni-
sierung bei Standbildbetriebsart
1. Standbildwiedergabe wahlen.
2. TP8 mit einem Oszillographen beobachten (ex-
ternes Triggersignal bei TP7).
3. Auf dem
Oszillographen
(+) synchronisierte
Steigung wahlen und R701 so einstellen, da&
die in Abbildung 42 gezeigte Anforderung er-
fullt wird.
TP7 (H-SW-P)
250uS
TP8
Abbildung 42
10) Einstellung
der falschen
vertikalen
Synchroni-
sierung im Vorlauf
1. VS-Vorlaufbetriebsart wahlen.
2. TP8 mit einem Oszillographen beobachten (ex-
ternes Triggersignal bei TP7).
3. Auf dem
Oszillographen
(+) synchronisierte
Steigung wahlen und R753 so einstellen, da&
die in Abbiidung 43 gezeigte Anforderung er-
fullt wird.
TP7 (H-SW-P)
200uS
TP8
Abbildung 43
11) Einstellung der Startphase
1. Standbildwiedergabe wahlen.
2. TP1 mit einem Oszillographen beobachten (ex-
ternes Triggersignal bei TP7).
3. Auf dem
Oszillographen
(—) synchronisierte
Steigung w&ahlen und R7744 so einstellen, da&
die in Abbildung 44 gezeigte Anforderung er-
fullt wird.
25ms
TP1
H-SW-P (TP7)
Abbildung 44
12) Einstellung der Standbildwiedergabevorein-
stellung
1. Ein selbst aufgenommenes Band abspielen. Den
Spurlagenregler fur die Standbildwiedergabe
auf die Einrastposition bringen.
2. Standbildwiedergabe wahien.
R788 so einstellen, daf& der Rauschbalken in die
Austasizeit fallt.
