VC-483GS,GB,N

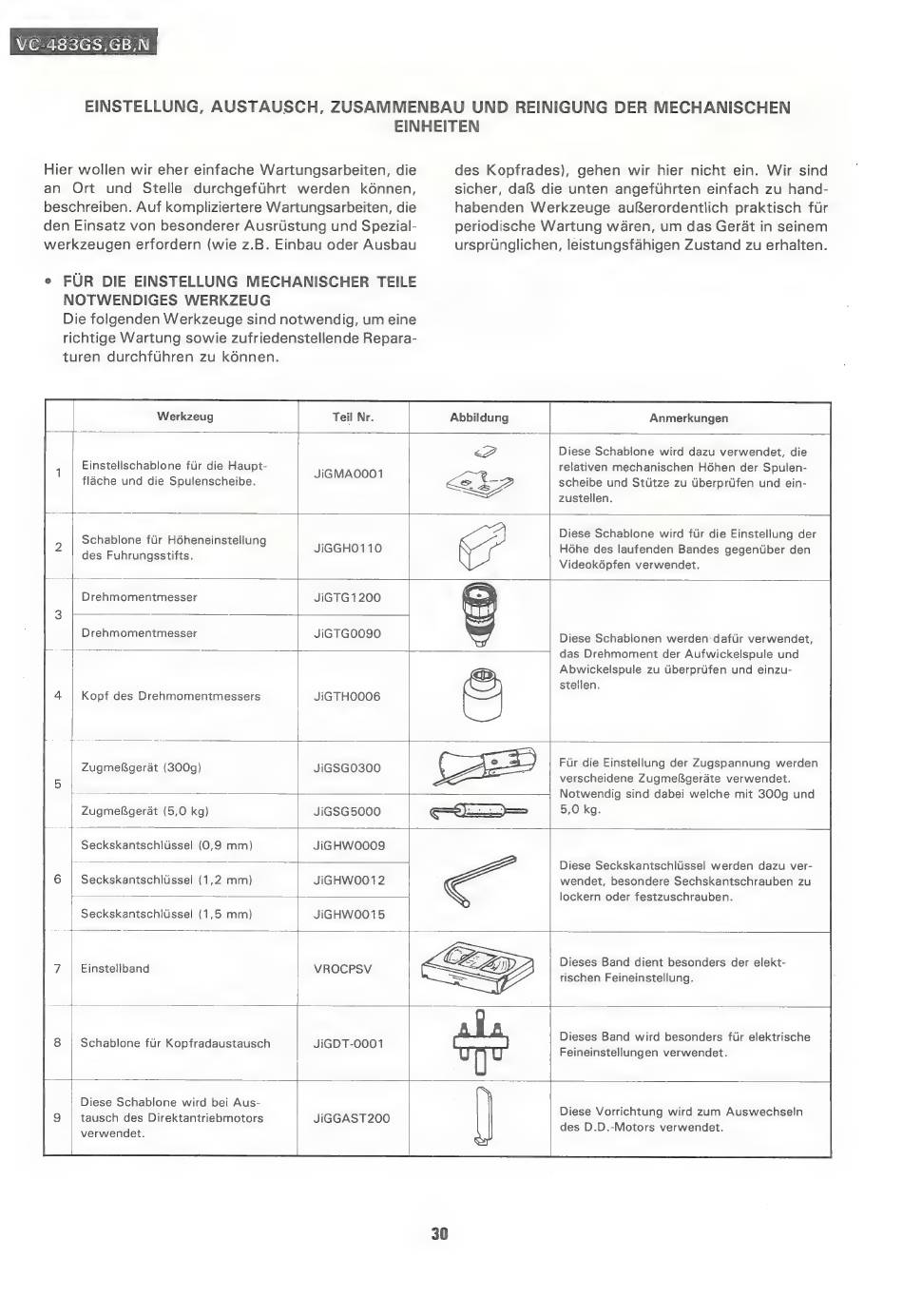

EINSTELLUNG, AUSTAUSCH, ZUSAMMENBAU
UND REINIGUNG DER MECHANISCHEN
EINHEITEN
Hier wollen wir eher einfache Wartungsarbeiten, die
an
Ort
und
Stelle
durchgefthrt
werden
k6nnen,
beschreiben. Auf kompliziertere Wartungsarbeiten, die
den Einsatz von besonderer Ausrtistung und Spezial-
werkzeugen erfordern (wie z.B. Einbau oder Ausbau
des Kopfrades), gehen wir hier nicht ein. Wir sind
sicher, daf& die unten angefthrten einfach zu hand-
habenden Werkzeuge
auferordentlich
praktisch ftir
periodische Wartung waren, um das Gerat in seinem
ursprunglichen, leistungsfahigen Zustand zu erhalten.
e FUR DIE EINSTELLUNG
MECHANISCHER
TEILE
NOTWENDIGES
WERKZEUG
Die folgenden Werkzeuge sind notwendig, um eine
richtige Wartung sowie zufriedenstellende Repara-
turen durchfUhren
zu k6nnen.
Werkzeug
Teil Nr.
Abbildung
Anmerkungen
Einstellschablone fur die Haupt-
flache und die Spulenscheibe.
JiGMAOO001
Diese Schablone wird dazu verwendet,
die
relativen mechanischen
Héhen der Spulen-
scheibe und Stutze zu Uberprtifen und ein-
zustellen.
Schablone flir Héheneinstellung
des Fuhrungsstifts.
JiGGHO110
wo
Diese Schablone wird flr die Einstellung der
Hodhe des laufenden Bandes gegentiber den
Videokdépfen verwendet.
Drehmomentmesser
JiGTG1200
Drehmomentmesser
JiGTGOO90
S
Kopf des Drehmomentmessers
JiGTHOOO6
Diese Schablonen werden -daftir verwendet,
das Drehmoment der Aufwickelspule und
Abwickelspule zu Uberpriifen und einzu-
steilen.
Zugmegerat (300g)
JiGSGO300
Zugmefgerat
(5,0 kg)
JiGSG5000
Fur die Einstellung der Zugspannung
werden
verscheidene ZugmeRgerate
verwendet.
Notwendig sind dabei welche mit 300g und
5,0 kg.
SeckskantschlUssel
(0,9 mm)
JiGHWO0009
Seckskantschllssel
(1,2 mm)
JiGHW0012
Seckskantschluissel
(1,5 mm)
JiGHW0015
a
Diese Seckskantschllssel
werden dazu ver-
wendet, besondere Sechskantschrauben
zu
lockern oder festzuschrauben.
Einstellband
VROCPSV
CX
SS
Dieses Band dient besonders der elekt-
rischen Feineinstellung.
Schablone fiir Kopfradaustausch
JiGDT-0001
iy
Dieses Band wird besonders ftir elektrische
Feineinstellungen verwendet.
Diese Schablone wird bei Aus-
tausch des Direktantriebmotors
verwendet.
JiGGAST200
J
30
Diese Vorrichtung wird zum Auswechseln
des D.D.-Motors verwendet.
