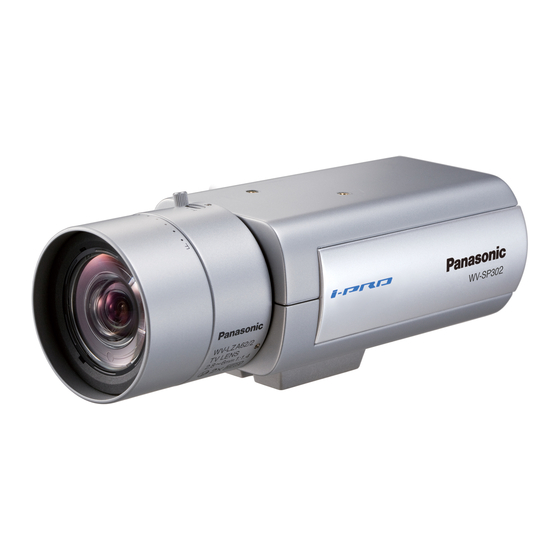

Installationshandbuch
Netzwerkkamera
WV-SP306, WV-SP305
Modell-Nr.
WV-SP302
WV-SP306E, WV-SP305E
WV-SP302E
3 0 6
- S P
W V
Objektiv: Option

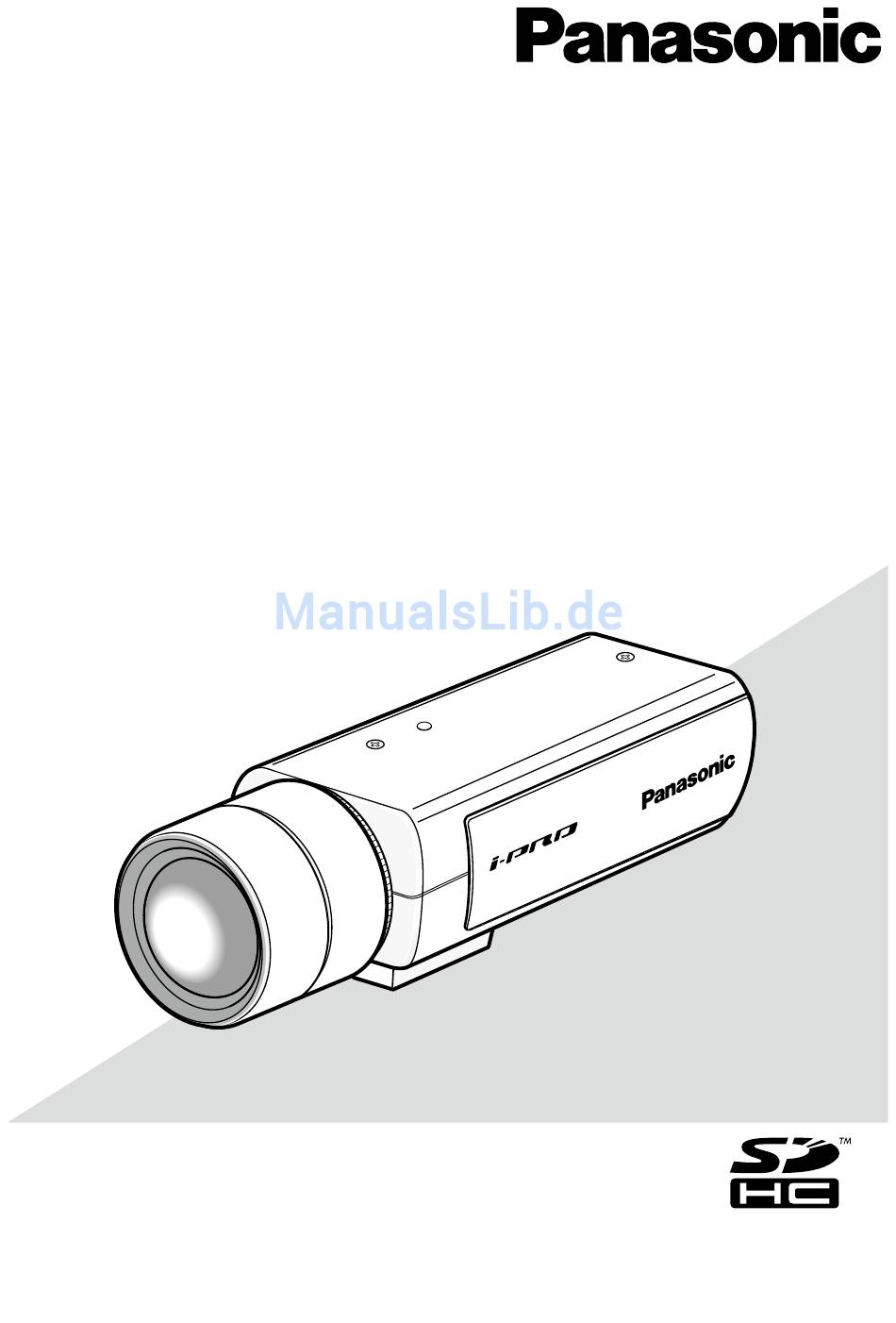

(Die Abbildung zeigt WV-SP306.)
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme
dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WV-SP306
Inhaltszusammenfassung für Panasonic WV-SP306
- Seite 1 3 0 6 - S P Objektiv: Option (Die Abbildung zeigt WV-SP306.) Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit. Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
- Seite 2 CAUTION Nach UL zugelassene Modell-Nr. RISK OF ELECTRIC WV-SP306, WV-SP305, WV-SP302 SHOCK DO NOT OPEN Wir erklären in alleiniger Verantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit den folgenden VORSICHT: WEDER DECKEL NOCH RÜCKPLATTE Normen oder normativen Dokumenten übereinstimmt.
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Sicherheitsinstruktionen ....................4 Beschränkung der Haftung ......................5 Haftungsausschluss ........................5 Vorwort ............................5 Anmerkungen ..........................6 Wesentliche Funktionen ........................ 6 Bedienerhandbücher ........................7 Systemanforderungen für den PC ....................8 Warenzeichen und eingetragene Warenzeichen ................9 Copyright und Lizenz ........................9 Netzwerksicherheit ........................ -
Seite 4: Wichtige Sicherheitsinstruktionen
Wichtige Sicherheitsinstruktionen 1) Bitte lesen Sie diese Instruktionen aufmerksam durch. 2) Bewahren Sie die Instruktionen sorgfältig auf. 3) Befolgen Sie alle Warnungen. 4) Befolgen Sie alle Instruktionen. 5) Verwenden Sie dieses Gerät niemals in der Nähe von Wasser. 6) Reinigen Sie dieses Gerät nur mit einem trockenen Tuch. 7) Blockieren Sie nicht die Belüftungsöffnungen. -
Seite 5: Beschränkung Der Haftung
ENTSPRECHENDEN PRODUKTE KANN DER INHALT JEDERZEIT KORRIGIERT BZW. ERGÄNZT WERDEN. Haftungsausschluss Panasonic System Networks Co., Ltd. IST UNTER ANDE REM IN KEINEM DER UNTEN AUFGEFÜHR TEN FÄLLE GEGENÜBER JURISTISCHEN PERSONEN ODER PERSONEN HAFTBAR, ES SEI DENN ES HANDELT SICH UM DEN ERSATZ ODER DIE ZUMUTBARE WARTUNG DES PRODUKTS: (1) SCHADENSANSPRÜCHE... -
Seite 6: Anmerkungen
Anmerkungen Durch folgende Anmerkungen wird darauf hingewiesen, dass bestimmte Funktionen nur bei den angegebenen Modellen zur Verfügung stehen. Funktionen ohne Anmerkungen werden von allen Modellen unterstützt. Nur bei Modell WV-SP306 vorhandene Funktionen. SP306 Nur bei Modell WV-SP305 vorhandene Funktionen. SP305 Nur bei Modell WV-SP302 vorhandene Funktionen. -
Seite 7: Bedienerhandbücher
Adobe Webseite herunterladen und installieren. Die in den Abbildungen dieser Anleitung gezeigten Modellbezeichnungen "WV-SP306, WV-SP305, WV-SP302" bzw. "SP306, SP305, SP302" beziehen sich auf die Modelle WV-SP306, WV-SP305, WV-SP302, WV-SP306E, WV-SP305E, WV-SP302E. Die in der vorliegenden Bedienungsanleitung gezeigten Bildschirmbeispiele beziehen sich auf das... -
Seite 8: Systemanforderungen Für Den Pc
Systemanforderungen für den PC ® CPU: Intel Core 2 Duo 2,4 GHz oder schneller empfohlen ® ® ® Speicher: 512 MB oder mehr (Microsoft Windows 7 oder Microsoft Windows ® Vista erfordert eine Speicherkapazität von mindestens 1 GB.) Netzschnittstelle: 10BASE-T/100BASE-TX 1 Port Audio-Schnittstelle: Soundkarte (bei Nutzung der Audiofunktion) Monitor:... -
Seite 9: Warenzeichen Und Eingetragene Warenzeichen
Warenzeichen und eingetragene Warenzeichen • Microsoft, Windows, Windows Vista, Internet Explorer, ActiveX und DirectX sind eingetragene Warenzeichen oder Warenzeichen von Microsoft Corporation in den U.S.A und/oder anderen Ländern. • Intel und Intel Core sind Warenzeichen oder eingetragene Warenzeichen von Intel Corporation und deren Tochterunternehmen in den U.S.A. und anderen Ländern. • Adobe, das Adobe-Logo und Reader sind eingetragene Warenzeichen oder Warenzeichen von Adobe Systems Incorporated in den U.S.A. und/oder anderen Ländern. • Das SDHC-Logo ist ein Warenzeichen. -
Seite 10: Vorsichtsmaßregeln
Vorsichtsmaßregeln Zur Installation an einen Fachhändler wen- Die Montagehalterung nicht in Bereichen den. installieren, wo sie Beschädigung durch Installationsarbeiten erfordern Fachkenntnisse Salz oder korrosive Gase ausgesetzt ist. und Erfahrung. Andernfalls besteht die Gefahr Andernfalls können die Montageteile korro- von Brand, elektrischem Schlag, Verletzungen dieren, was zu Unfällen wie Herunterfallen des oder Schäden am Produkt. - Seite 11 Vor dem Anschluss des Geräts den Strom Entsorgung/Übereignung des Produkts ausschalten. Das Speichern von Bilddaten auf einer SDHC/ Andernfalls besteht die Gefahr eines elektri- SD-Speicherkarte kann zum Verlust von per- schen Schlags. sönlichen Informationen führen. Sollte das Außerdem kann Kurzschluss oder eine falsch Produkt entsorgt oder einer anderen Person angeschlossene Leitung einen Brand verursa- übergeben...
-
Seite 12: Code-Aufkleber
• In Verbindung mit einigen SDHC/SD- AVC Patent Portfolio License Speicherkarten funktioniert das Gerät u.U. Dieses Produkt wird unter der "AVC Patent nicht ein wandfrei oder fällt in der Leistung Portfolio License" für die persönliche und nicht ab. Die auf Seite 34 empfohlenen SDHC/ kommerzielle Nutzung durch einen Endver- SD-Speicherkarten verwenden. -
Seite 13: Vorsichtshinweise Zur Installation
Vorsichtshinweise zur Installation Die Kamera ist für den Einsatz in Vor der Installation Innenräumen bestimmt. • Die Kamera mit der auf Seite 22 beschrie- Sie darf nicht im Freien eingesetzt werden. benen Kamera-Montagehalterung ein- Die Kamera nicht an Orten installieren, wo sie bauen. längere Zeit direkter Sonneneinstrahlung aus- • Zum Befestigen der Kamera und der gesetzt ist, oder in der Nähe einer Heizung Kamera-Montagehalterung an einer Decke... - Seite 14 Winkeleinstellung Zum Einstellen des Kamerawinkels unbe- dingt Befestigungsschrauben Kamera-Montagehalterung lockern. dem Versuch, den Kamerawinkel bei fest- gezogenen Schrauben einzustellen kön- nen Montagehalterung und Kamera unter Gewaltanwendung beschädigt werden. Nicht vergessen, die Schrauben nach der Einstellung des Kamerawinkels wieder festzuziehen. Hochfrequenzstörungen Bei Verwendung des Produkts in der Nähe einer Fernseh-/Radioantenne oder eines starken elektrischen oder elektromagnetischen Feldes...
-
Seite 15: Wichtige Bedienungselemente
Wichtige Bedienungselemente <Seitenansicht> ALC-Objektivstecker Objektiv (Option) Schiebedeckel F.A. SDCARD LOCK SDCARD LOCK Automatische Hintergrund-fokussie- Stativfassung rungstaste SP306 SDHC/SD-Speicherkartenklammer Fokussierhilfe-Taste SP305 SP302 <Rückenansicht> Netzwerkstecker Audioausgangsstecker 10BASE T/100BASE-TX Zugriffsanzeige Mikrofon-/Leitungseingangsstecker (blinkt bei Zugriff) AUDIO OUT MIC/LINE IN INITIAL INITIAL SET-Taste Linkanzeige LINK (leuchtet bei Anbindung) POWER SD CARD/ABF... -
Seite 16: Objektivfassung
Objektivfassung Das Objektiv durch langsames Drehen im Uhrzeigersinn aufschrauben, und das Objektivkabel an den ALC-Objektivstecker der Kamera anschließen. Wichtig: SP305 SP302 • Objektive ohne Fokussierfunktion oder Zoomobjektive sind nicht verwendbar. ALC-Objektivstecker Überstand ab Montagefläche: ø20 mm oder weniger Zoomverriegelung CS-Fassung (Option) Überstand ab Flanschfläche: 4,5 mm oder weniger Pin-Nr. - Seite 17 Hinweis: • Verwendung eines Vario-/Zoom-Objektivs Bitte beachten, dass das Einstellverfahren je nach Art des Objektivs unterschiedlich ist. Zu Einzelheiten siehe die Bedienungsanleitung des verwendeten Objektivs. Vor der Einstellung des Hintergrundfokus muss zunächst der Zoomring auf "T" und der Fokussierring auf "F" gedreht werden. • Je nach verwendetem Objektiv kann es am Außenrand des Bildes zu einer Verdunkelung kom- men, wenn der Zoomring ganz auf "W"...
- Seite 18 Wenn der Anzeigewert der besten Fokusposition entspricht, wird "BEST FOCUS" rechts unten auf dem Bildschirm hervorgehoben dargestellt. Durch erneutes Drücken der Fokussierhilfe-Taste das "FOCUS ADJUSTMENT"-Menü schließen (Außerdem schließt das Menü automatisch, wenn 3 Sekunden lang keine Bedienung erfolgt.) Hinweis: • Verwendung eines Vario-Objektivs Bitte beachten, dass das Einstellverfahren je nach Art des Objektivs unterschiedlich ist.
-
Seite 19: Einsetzen/Entnehmen Einer Sdhc/Sd-Speicherkarte
A R D A R D L O C L O C (Die Abbildung zeigt WV-SP306.) Schraube für SDHC/SD- Speicherkartenklammer Den Schiebedeckel seitlich an der Kamera schließen. Zum Entnehmen der SDHC/SD-Speicherkarte die SDHC/SD-Speicherkartenklammer um 90 ° gegen den Uhrzeigersinn drehen, die Speicherkarte durch Druck entriegeln und aus dem... -
Seite 20: Installation
Installation Anschließen des Fangdrahts Am folgenden Beispiel wird das Anschließen des Fangdrahts erläutert. Wichtig: • Nicht vergessen, den Fangdraht anzubringen. Die Installationsarbeiten vom Fachhändler aus- führen lassen. Deckenmontage Befestigungsschrauben Die Stativfassung an der Oberseite der Kamera entfernen. Stativfassung Die Stativfassung auf den Fangdrahtträger für Fangdrahtöse Fangdrahtplatte für Deckenmontage (Zubehör) aufsetzen und beide... -
Seite 21: Fangdrahthalterung Für Wandmontage
Wandmontage Die Stativfassung an der Unterseite der Befestigungsschraube für Fangdrahtöse Kamera befestigen. Fangdrahthalterung Die Fangdrahthalterung für Wandmontage (Zubehör) (Zubehör) mit der Befestigungsschraube Fangdrahthalterung für (Zubehör) für Fangdrahthalterung Wandmontage (Zubehör) an dem Schraubenloch für die Kamera- Schraubenloch Montagehalterung befestigen. * Diese Bohrungen nicht verwenden. -
Seite 22: Befestigen Der Kamera
Befestigen der Kamera Die Kamera wird an der Kamera-Montagehalterung befestigt und mit dem Fangdraht gesichert. Wichtig: • Die Montagefläche muss genug Festigkeit aufweisen, um das Gewicht der Kamera und der Montagehalterung zu tragen. • Die Kamera-Montagehalterung ist an einem Gebäudepfeiler oder sonstigen starken Bestandteil des Gebäudes anzubringen. - Seite 23 Den Fangdrahthaken in die Fangdrahtplatte bzw. die an einem Gebäudepfeiler oder an einem sonstigen starken Bestandteil des Gebäudes befestigte Fangdrahthalterung (jeweils der Fangdraht-Ausrüstung beiliegend) einhaken. Wichtig: • Die Länge des Fangdrahts so abgleichen, dass er leicht gespannt ist. <Deckenmontage> <Montagebeispiel> Gebäudepfeiler oder starker Bestandteil des Gebäudes Fangdraht Fangdrahtplatte Fangdrahthaken Fangdrahthaken Kamera-Montagehalterung <Wandmontage>...
-
Seite 24: Anschlüsse
GND 4 3 2 1 ALARM IN 1/DAY/NIGHT IN ergibt sich kein Problem, da es den AUX OUT ALARM OUT Betrachtungswinkel nicht beeinträchtigt.) (Die Abbildung zeigt WV-SP306.) • Der Video-Ausgang am Einstellmonitor hat keinerlei Einfluss auf Videoleistung und Bildqualität. Das Mikrofon an MIC/LINE IN (für Audio-Empfang) anschließen. - Seite 25 AUX OUT Anschluss einwandfrei ausgeführt ist. 4 3 2 1 q ALARM IN / DAY/NIGHT IN* w ALARM OUT * DAY/NIGHT IN steht nur bei WV-SP306 zur Verfügung. Wichtig: • Niemals mehr als eine Leitung an eine Klemme anschließen. Falls mehr als eine Leitung ange- schlossen werden muss, einen Splitter verwenden. • Vor Anschluss eines externen Geräts sicherstellen, dass dessen Leistungswerte im oben auf- geführten Bereich liegen.
-
Seite 26: Anschluss Über Poe (Ieee802.3Af-Konform)
An 12V-Gleichstrom- versorgung* dern. (Die Abbildung zeigt Kabeldaten (Leiter): 16 AWG - 24 AWG, Einleiterkabel, WV-SP306.) verdrillt • Sicherstellen, dass der abisolierte Teil des Kabels nicht freiliegt und dass der Anschluss einwandfrei ausgeführt ist. e Die Schraube des Gleichstromsteckers festziehen. -
Seite 27: Beispiel Für Den Anschluss An Ein Netzwerk Über Einen Poe-Hub
Beispiel für den Anschluss an ein Netzwerk über einen PoE-Hub Videomonitor (nur für Einstellung) Lautsprecher mit Verstärker (Option) PoE-Gerät (Hub) LAN-Kabel (Kategorie 5 oder besser, geradlinig, STP*) Mikrofon (Option) LAN-Kabel (Kategorie 5 oder besser, geradlinig, STP*) Lautsprecher mit Verstärker (Option) LAN-Kabel (Kategorie 5 oder besser, geradlinig, STP*) Mikrofon (Option) -
Seite 28: Netzwerkeinstellungen
Bei Verwendung mehrerer Kameras müssen die Netzwerkeinstellungen für jede Kamera getrennt vorgenommen werden. Falls die Netzwerkeinstellungen der Kamera mit der IP-Setup-Software von Panasonic nicht funk- tionieren, können die Einstellungen getrennt für die Kamera und den PC im Setupmenü unter "Netzwerk" vorgenommen werden. Zu weiteren Einzelheiten siehe die Bedienungsanleitung (PDF). - Seite 29 Die IP-Setup-Software von Panasonic starten. MAC/IP-Adresse einzustellenden Kamera wählen und auf die [IP setting]-Taste klicken. Hinweis: • Bei Anschaltung an einen DHCP-Server kann die der Kamera zugewiesene IP-Adresse ange- zeigt werden, indem auf die [Refresh]-Taste der IP-Setup-Software geklickt wird. • Bei Zuweisung einer bereits vergebenen IP-Adresse wird die entsprechende MAC-/ IP-Adresse schattiert angezeigt.
-
Seite 30: Fehlersuche
Fehlersuche Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie es in Service geben. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Seitenver- Ursache/Abhilfe Symptom... -
Seite 31: Technische Daten
Betrachtungswinkels): VBS: 1,0 V [p-p]/75 Ω, FBAS-Signal, Cinchbuchse Externe E/A-Schnittstelle: ALARM IN / DAY/NIGHT IN* ALARM OUT AUX OUT je 1 * DAY/NIGHT IN steht nur bei WV-SP306 zur Verfügung. Mikrofon/Leitungseingang: ø3,5 mm Minibuchse (mono) Eingangsimpedanz: ca. 2 kΩ Für Mikrofoneingang: Geeignetes Mikrofon: Plug-in-Aktivmikrofon Versorgungsspannung: 2,5 V ±0,5 V Für Leitungseingang:... - Seite 32 Verschlusszeit: Aus(1/30), 3/100, 3/120, 2/100, 2/120, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 Autom. Langzeitsynchronisation: Aus, Max. 2/30s, Max. 4/30s, Max. 6/30s, Max. 10/30s, Max. 16/30s Schwarzweißmodus*: An/ Aus/ AUTO1/ AUTO2 * Nur WV-SP306 Einfacher Schwarzweißmodus*: Aus/AUTO * Nur WV-SP305 und WV-SP302 Weißabgleich: ATW1/ ATW2/ AWC Digitale Rauschunterdrückung: Hoch/Niedrig...
- Seite 33 ● Netzwerk Netzwerk: 10BASE-T/100BASE-TX, RJ45-Stecker Auflösung: Bildseitenverhältnis: 4:3 (WV-SP306, WV-SP305) H.264 1 280 x 960/ VGA (640 x 480)/ QVGA (320 x 240), Max. 30 fps MPEG-4 VGA (640 x 480)/ QVGA (320 x 240), Max. 30 fps JPEG 1 280 x 960/ VGA (640 x 480)/ QVGA (320 x 240), Max. 30 fps Bildseitenverhältnis: 16:9 H.264 1 280 x 720/ 640 x 360/ 320 x 180, Max. 30 fps JPEG 1 280 x 720/ 640 x 360/ 320 x 180, Max. 30 fps * MPEG-4 nicht unterstützt Auflösung: Bildseitenverhältnis: 4:3 (WV-SP302) H.264 8 00 x 600/ VGA (640 x 480)/ QVGA (320 x 240), Max. 30 fps MPEG-4 VGA (640 x 480)/ QVGA(320 x 240), Max. 30 fps JPEG 8 00 x 600/ VGA (640 x 480)/ QVGA (320 x 240), Max. 30 fps...
-
Seite 34: Standardzubehör
Auf dem Mehrfachbildschirm können bis zu 16 Kamerabilder gleichzeitig dargestellt werden. Kompatibel mit SDHC/SD- Speicherkarten (Option): Hergestellt von Panasonic SDHC-Speicherkarte: 4 GB, 8 GB, 16 GB, 32 GB SD-Speicherkarte: 256 MB, 512 MB, 1 GB, 2 GB (ausgenommen miniSD und microSD) *1 H.264 oder MPEG-4 wählbar. - Seite 35 Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß...
- Seite 36 Panasonic Corporation http://panasonic.net Importer's name and address to follow EU rules: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg F.R.Germany © Panasonic System Networks Co., Ltd. 2010 N0510-0 3TR006417AZB Gedruckt in China...
