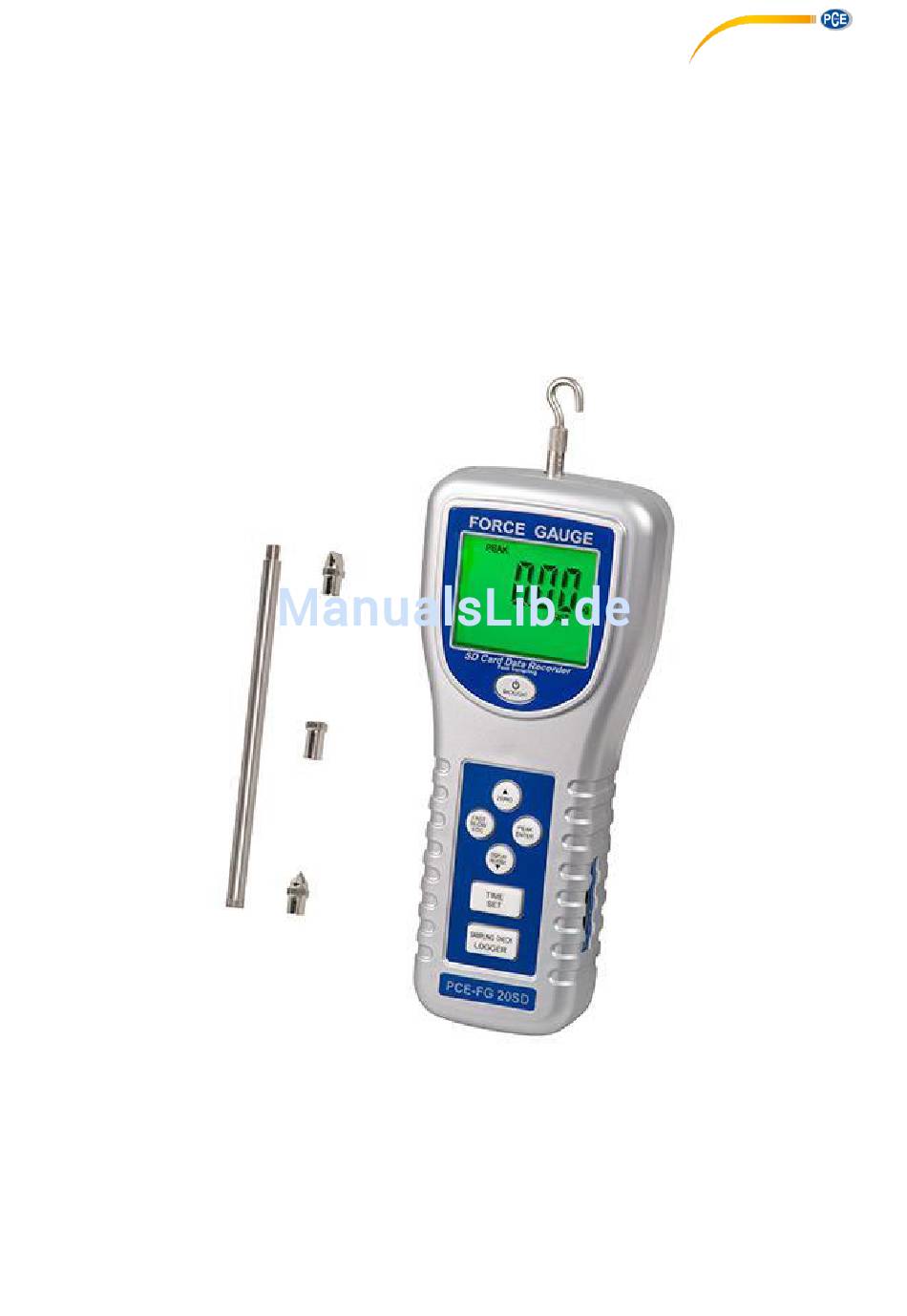

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Kraftaufnehmer PCE-FG 20SD Version 1.1 22.09.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Eigenschaften ......................3 Spezifikation ......................3 Gerätebeschreibung ....................4 Bedienungsanleitung ....................5 Vorsichtsmaßnamen ........................5 Messvorgang ..........................6 Maximalwerterfassung ........................6 Hintergrundbeleuchtung ein- / ausschalten ................... 6 Alarm .............................. 6 Datenaufzeichnung....................7 Vorbereitung ........................... 7 Automatische Datenaufzeichnung ....................7 Manuelle Datenaufzeichnung ...................... -
Seite 3: Eigenschaften
BETRIEBSANLEITUNG Eigenschaften - Messbereich 0 – 20 kg, höchste Auflösung und Genauigkeit - Maximalwerterfassung - Einstellbarer Speicherintervall - Großes LCD Display mit Hintergrundbeleuchtung - Messwerte können als Excel Datei auf den Computer übertragen werden - 3 Anzeige-Einheiten: kg, lb, N - Messmöglichkeiten für Zug- und Druckkräfte - Maximalwert kann auf dem Display festgehalten werden - Nullstellung für alle Modi möglich... -
Seite 4: Gerätebeschreibung
Speicherkarte Wandler Exklusive Wegezelle Schaltung Ein-Chip Mikroprozessor LSI Schaltung Lieferumfang 1 x Zug- und Druckkraftmessgerät, PCE-FG 20SD 1 x SD-Karte 1 x 120 mm Messverlängerung 4 x Messspitzen 1 x Transportkoffer 1 x Bedienungsanleitung 6 x 1,5 V AA Batterie Gerätebeschreibung... -
Seite 5: Bedienungsanleitung
BETRIEBSANLEITUNG Bedienungsanleitung Vorsichtsmaßnamen 1. Bei der Druckkraft Messung wird das Display automatisch dieses „ – „ Zeichen anzeigen. 2. Während der Messung müssen das Messgerät und das Messobjekt eine gerade Linie bilden. 3. Torsionskräfte, oder Kräfte die in einem schrägen Winkel auf das Gerät wirken können zu Schäden an dem Messwerkzeug führen. -
Seite 6: Messvorgang
BETRIEBSANLEITUNG Messvorgang 1. Ein / Ausschalten des Gerätes. Einschalten: Drücken Sie den „Power“ Knopf (3-3, Abb.1) einmal. Ausschalten: Drücken Sie den „Power“ Knopf (3-3, Abb.1) für mehr als 2 Sekunden. 2. Bestimmen Sie die Standard Anzeigeeinheit aus kg, lb oder N. Weiter Informationen in Kapitel 7 „Erweiterte Einstellungen“. -
Seite 7: Datenaufzeichnung
BETRIEBSANLEITUNG Datenaufzeichnung Vorbereitung 1. Legen Sie eine SD-Karte in den dafür vorgesehen Slot ein (3-20 Abb.1). Die Größe der SD-Karte sollte zwischen 1 und 16 Gb liegen. 2. Formatieren Sie die SD-Karte vor der ersten Benutzung. Weitere Infos finden Sie in Kapitel 7.1. 3. -
Seite 8: Maximalwerterfassung (Teststand Erforderlich)
BETRIEBSANLEITUNG Maximalwerterfassung (Teststand erforderlich) 1. Schalten Sie das Gerät ein und drücken Sie die „PEAK“ Taste (3-6, Abb.1), auf dem Display erscheinen nun die Symbole „PEAK“ und „FAST“. 2. Drücken Sie die „ZERO“ Taste (3-4, Abb.1) um den Anzeigewert auf 0 zu setzen. 3. -
Seite 9: Übertragung Der Daten Auf Einen Pc
BETRIEBSANLEITUNG Übertragung der Daten auf einen PC Nachdem Sie die Daten auf der SD-Karte gespeichert haben entnehmen Sie bitte die Speicherkarte aus Ihrem Fach (3-20 Abb.1). Stecken Sie die SD-Speicherkarte in das Lesegerät Ihres Computers (falls vorhanden). Schalten Sie die Computer an und starten Sie das Windows Excel Programm. Nun können Sie die Dateien der Speicherkarte öffnen. -
Seite 10: Erweiterte Einstellungen
BETRIEBSANLEITUNG Erweiterte Einstellungen Hinweis: Diese Funktion ist nicht verfügbar wenn der Automatische Datenlogger eingeschaltet ist. Drücken Sie die „SET“ Taste (3-8 Abb.1) für 2 Sekunden um das Einstellungsmenü zu betreten. Drücken Sie anschließend die „SET“ Taste (3-8 Abb.1) mehrmals in Folge um zwischen den folgenden Funktionen zu wählen. -
Seite 11: Speicherintervall (Normaler Aufnahmemodus)
BETRIEBSANLEITUNG Speicherintervall (normaler Aufnahmemodus) Display Anzeigewert: „SP-t“ 1. Nutzen Sie die „ “ Taste (3-4 Abb.1) und die „ “ Taste (3-7 Abb.1) um den Wert zu ändern. Bestätigen Sie ihre Eingabe mit der „ENTER“ Taste (3-6 Abb.1). Die Anzeige wechselt nun automatisch zum nächsten Wert. -
Seite 12: Dezimalpunktformat (Punkt / Komma)
BETRIEBSANLEITUNG Dezimalpunktformat (Punkt / Komma) Display Anzeigewert: „dEC“ Nutzen Sie die „ “ Taste (3-4 Abb.1) und die „ “ Taste (3-7 Abb.1) und wählen sie zwischen „bASIC“ (für den „Punkt“) oder „Euro“ (für das „Komma“). 2. Bestätigen und speichern Sie ihre Auswahl mit der „ENTER“ Taste (3-6 Abb.1). Einstellungsmenü... -
Seite 13: Rs-232 Schnittstelle
BETRIEBSANLEITUNG 11 RS-232 Schnittstelle Das Gerät verfügt über eine RS-232 Schnittstelle (3,5 mm Klinkenstecker-Buchse) (3-10 Abb.1). Bei dem Datenausgang handelt es sich um einen 16 Bit Datenstring, dieser kann je nach Benutzerwünschen ausgelesen und verarbeitet werden. Folgend sehen Sie den Schaltplan der Schnittstelle: Bei den Daten handelt es sich um ein 16 stelligen Datenstrom. -
Seite 14: Teststände (Optional)
BETRIEBSANLEITUNG 12 Teststände (optional) Die besten Messergebnisse erzielen Sie wenn Sie das Gerät mit einem der optionalen Teststände betreiben. Zur sicheren Montage an einen Teststand befinden sich auf der Rückseite des Gerätes 2 Montagebohrungen (3-13 Abb.1). Weitere Informationen zu den verfügbaren Testständen finden sie auf www.pce-instruments.com.
