⑯ An/Aus-Schalter
Dient zum An- und Ausschalten des Geräts.

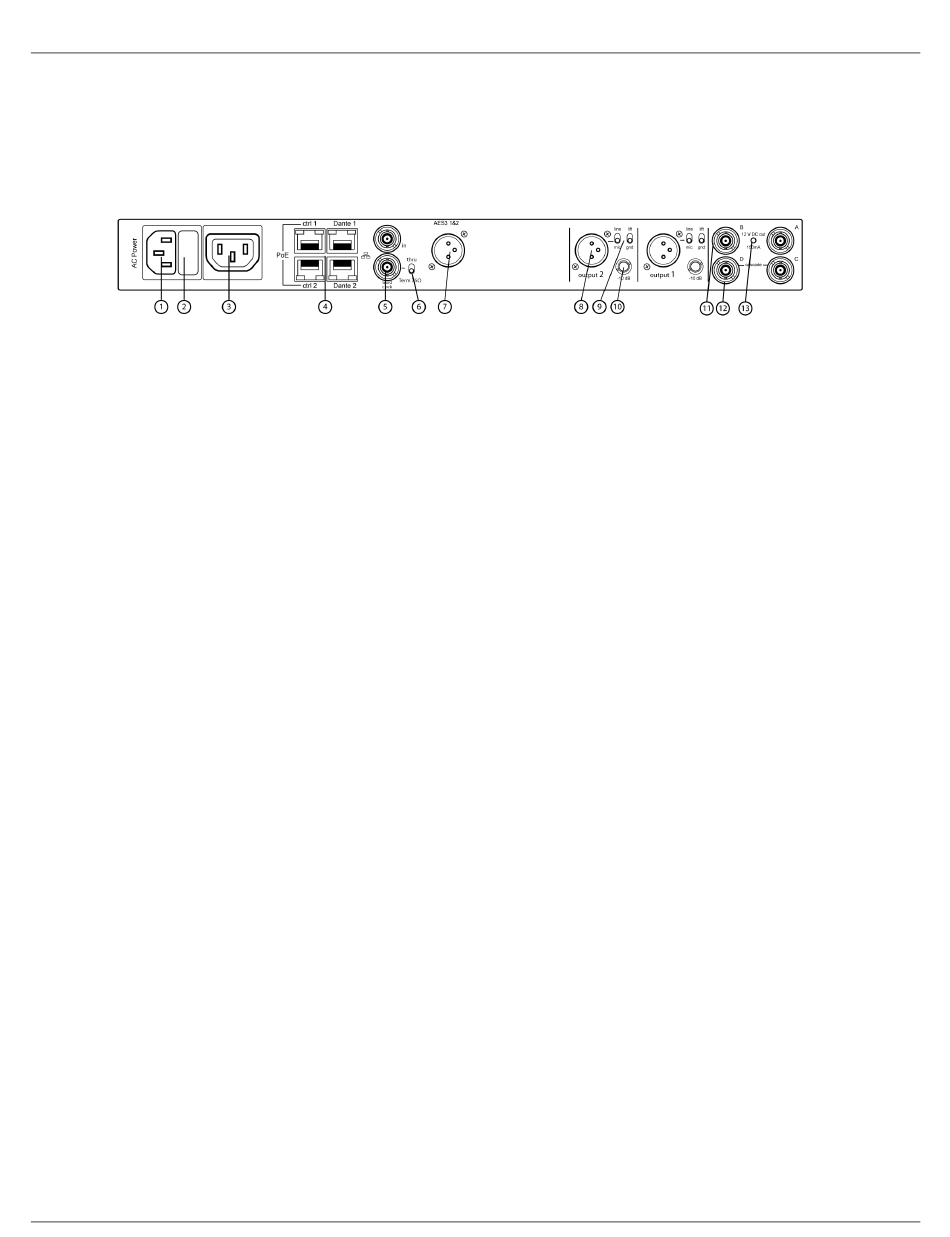

Rückseite des Empfängers
① Netzanschluss
IEC-Sperranschluss, 100-240 V (Wechselspannung).
② Netzschutzsicherung
Schützt die Netz-Reihenschaltung vor Überlast.
③ Netz-Reihenschaltung (verriegelbar)
IEC-Verlängerungskabel zur Einrichtung einer Schleifenversorgung für mehrere Geräte verwenden.
④ Ethernet-Anschlüsse
Vier Ethernet-Anschlüsse führen die folgenden Signale:
◦
ctrl 1: Netzwerksteuerung
◦
ctrl 2: Netzwerksteuerung
◦
Dante Primary: Dante digitales Audio
◦
Dante Secondary: Dante digitales Audio
Netzwerkstatus-LEDs (grün):
◦
Aus: keine Netzwerkverbindung
◦
Ein: Netzwerkverbindung aktiv
◦
Blinkt: Netzwerkverbindung aktiv; Geschwindigkeit entspricht Datenverkehrsaufkommen
Netzwerkgeschwindigkeits-LEDs (gelb):
◦
Aus = 10/100 MB/s
◦
Ein = 1 GB/s
⑤ Weltuhr-Eingang und -Durchgänge
◦
Eingang: Anschließen, um den AES3-Digitalausgang mit externer Weltuhr zu synchronisieren
◦
Durchgang: Leitet das Weltuhr-Signal zu zusätzlichen Komponenten
⑥ Weltuhr-Abschlussschalter
◦
Auf Thru einstellen, wenn das Signal zu zusätzlichen Komponenten geleitet werden soll
◦
Auf Term 75Ω einstellen, wenn die Durchgangsverbindung nicht verwendet wird
⑦ Digitaler AES3-Audioausgang
Shure Incorporated
9/43
