Anschluss für AES3-Digitalaudio.
⑧ Symmetrischer XLR-Audioausgang (einer pro Kanal)
◦
Transformator-symmetrisch
◦
Zum Anschließen an einen Mikrofon-/Anschluss-Pegeleingang.
⑨ Mikrofon-/Anschluss-Schalter und Masse-Unterbrechungs-Schalter (einer pro Kanal)
◦
Mikrofon-/Anschluss: Aktiviert ein 30-dB-Dämpfungsglied in der mic-Position.
◦
MasseUnterbrechung: Unterbricht die Masseverbindung zwischen Pin 1 des XLRSteckers und dem Hals des 6,3mmAu
dioausgangs
⑩ 6,3-mm-Audioausgang (einer pro Kanal)
Transformator-symmetrisch
⑪ Koaxialeingänge von Antenne A und Antenne B
HF-Verbindung für Antenne A und Antenne B.
⑫ HF-Kaskadenanschlüsse C und D
Geben das HF-Signal von Antenne A und Antenne B an einen zusätzlichen Empfänger weiter.
⑬ LED-Anzeige für Antennen-Biasspannung
◦
Grün: Antennen-Biasspannung aktiviert
◦
Rot: Antennenstörung
◦
Aus: Antennen-Biasspannung deaktiviert

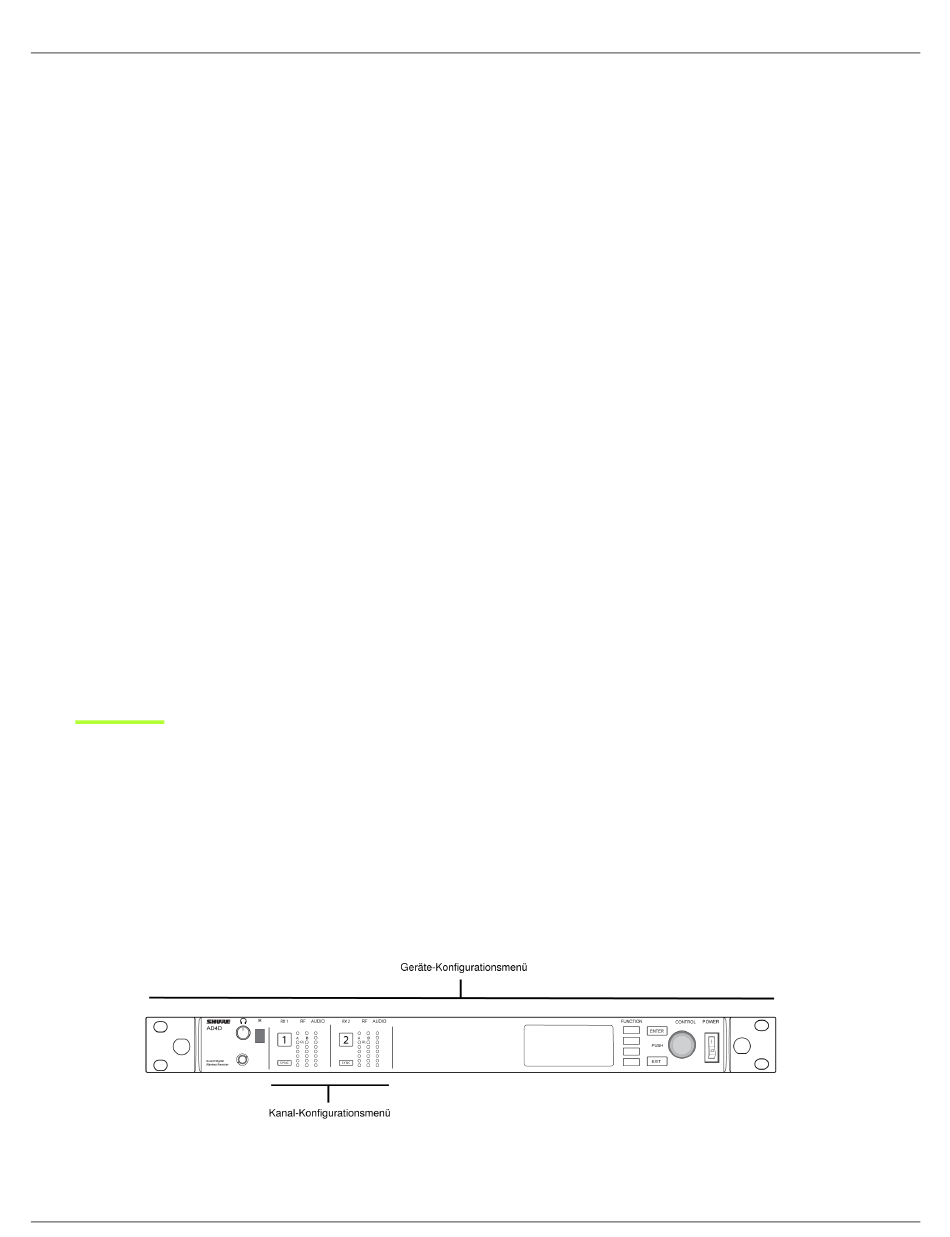

Menüs und Konfiguration
Der Empfänger nutzt zur Unterstützung mehrerer Kanäle in einer einzelnen Rack-Höheneinheit eine zweistufige Menüstruktur:
•
Geräte-Konfigurationsmenü: Elemente in diesem Menü beeinflussen die Gesamtleistung des Empfängers und werden
global auf alle Kanäle angewendet
•
KanalKonfigurationsmenüs: Jeder Kanal verfügt über sein eigenes Menü, was eine getrennte Kanalkonfiguration ermög
licht
Shure Incorporated
10/43
