INbETRIEbNAHmE
2.7
2.8
Fahren Sie die Fräsmaschine auf eine ebene Fläche.
f Drehen Sie die Maschine mittels des Handrades so weit hoch, bis alle Werkzeuge den
Kontakt zum Boden verlieren.
f Lösen Sie die Klemmschraube der Exzenterachse (3). Auf der äußeren Seite des Hin-
terrades befindet sich eine Schraube, mit der das Rad auf der Welle gehalten wird (4).
Durch drehen der Schraube wird sich auch die Exzenterachse drehen und die Fräsma-
schine sich einseitig auf- und wieder abbewegen.
f Um ein Lösen der Schraube zu verhindern, drehen Sie immer in Uhrzeigerrichtung.
f Drehen Sie so lange an der Welle bis sich die Werkzeuge der Frästrommel alle mit dem
gleichen Abstand zum Boden befinden.
f Ziehen Sie die Klemmschraube der Exzenterachse wieder an.

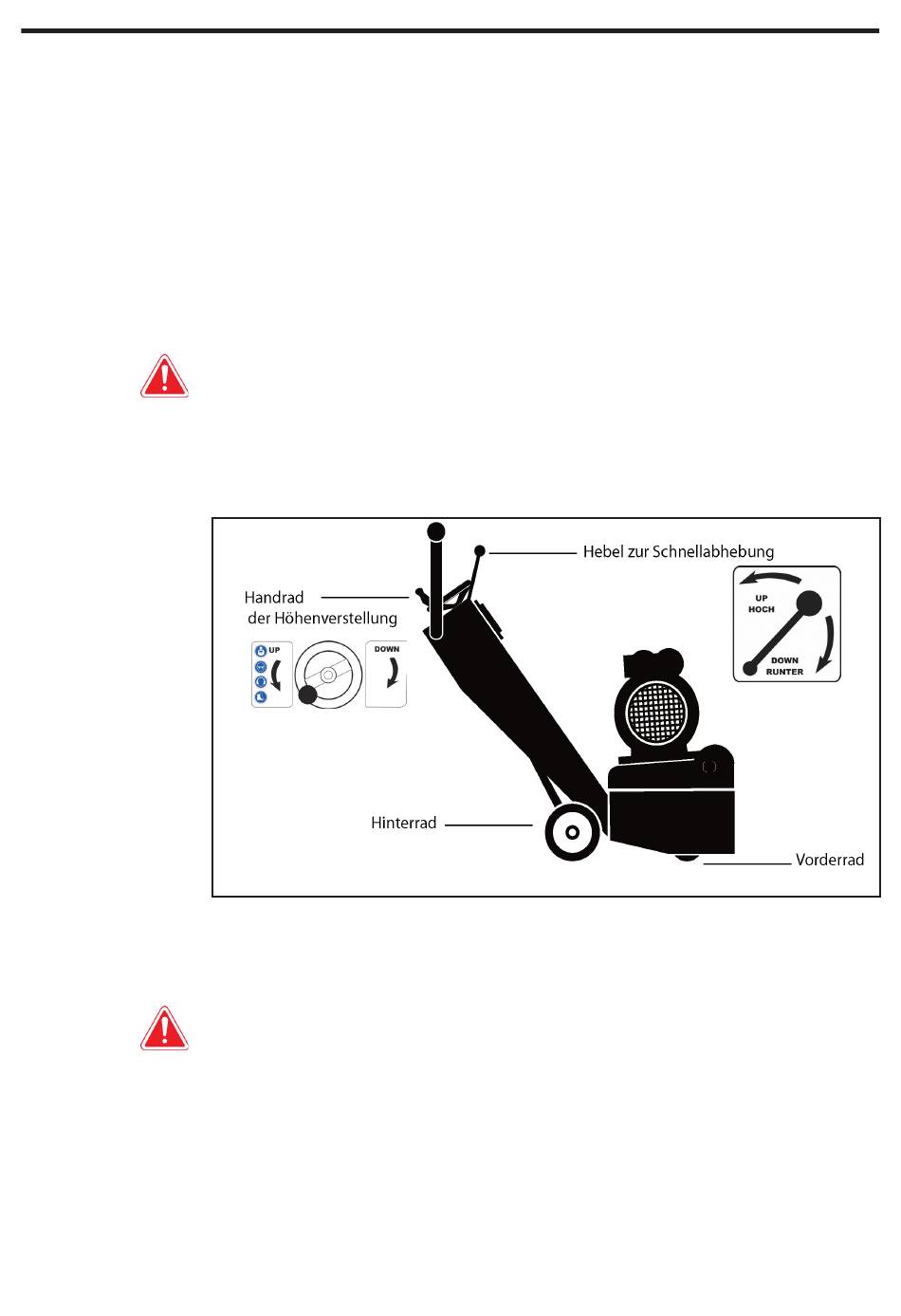

Höhenverstellung
Achtung: Der Motor der Fräse darf niemals eingeschaltet werden wenn die Werk-
zeuge noch den Boden berühren. Immer erst mit dem Hebel zur Schnellabhebung
vom Boden abheben, dann einschalten, absetzen und mit dem Handrad auf die
gewünschte Tiefe einstellen
Heben Sie die Maschine mit dem Handrad für die Höhenverstellung an, bis sich alle Werk-
zeuge deutlich vom Boden abheben.
Höhenverstellung

Wechsel der Trommel

Achtung: Vor Wartungsarbeiten Motor zum Stillstand bringen und bei Elektroaus-
führung Netzstecker ziehen!.
f Heben Sie die Maschine mit dem Hebel an, so dass die Werkzeuge weit vom Boden
entfernt sind.
f Schrauben an der rechten Seitenplatte herausdrehen (M8, Schlüsselweite 13 mm)
Nehmen Sie die Seitenplatte vorsichtig ab.
f Nehmen Sie die Trommel heraus. Verschlissene Werkzeuge entfernen.
f Wellen und Trommel auf Verschleiß prüfen. Gegebenenfalls neue Werkzeuge auf die
Trommel aufsetzen.
f Trommel auf die frisch gefettete Welle schieben.
f Seitenplatte wieder anbringen.
Siehe 2.8.1 Trommelgehäuse vollständig.
9
