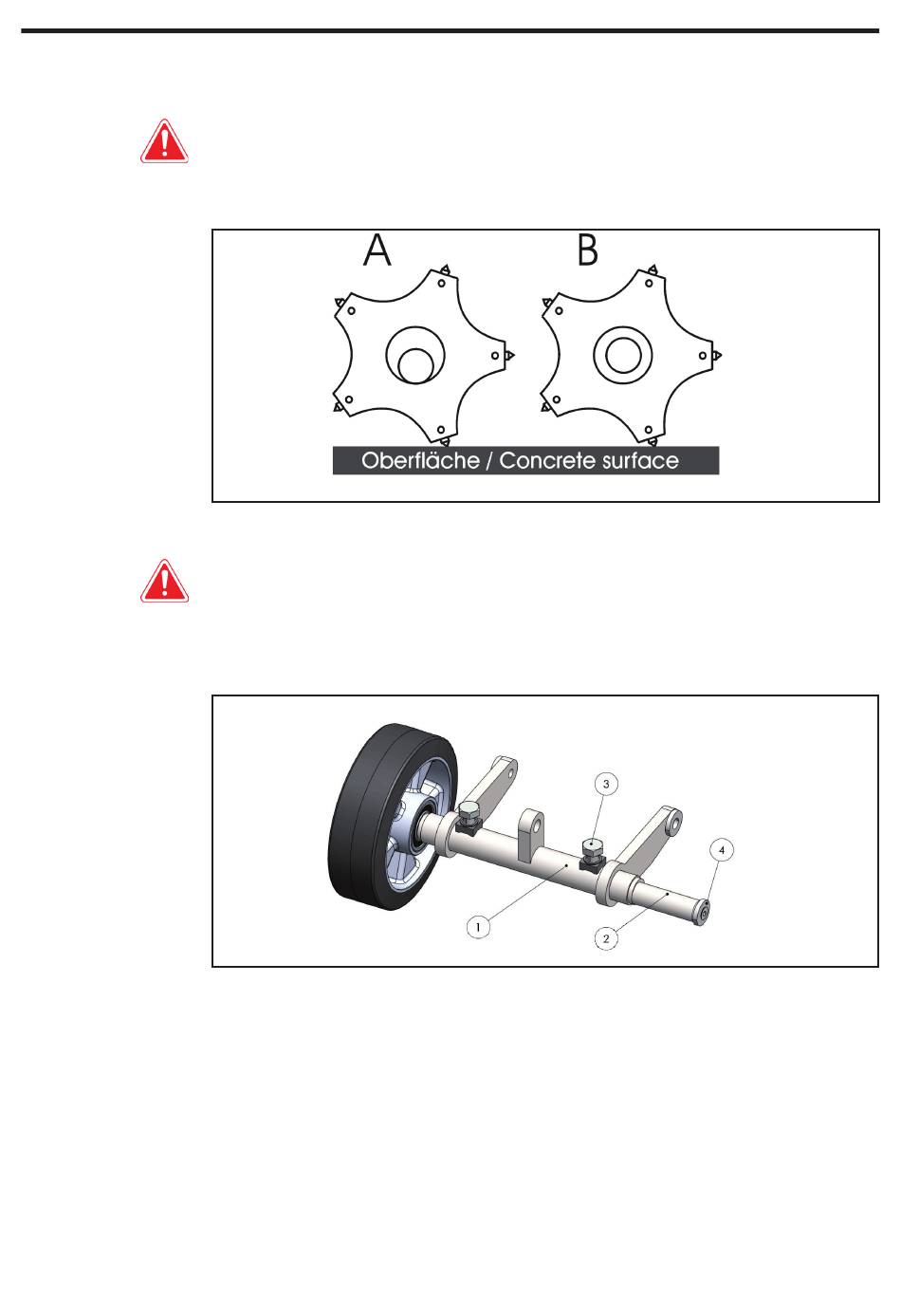

Richtige Position der Lamellen in der Trommel

Achtung: Übermäßige Tiefeneinstellung klemmt die Lamelle zwischen Trommelwel-
le und Oberfläche (siehe unten - A).
Die Folge ist die Zerstörung der Lamellen, Trommelwellen und der Trommel.
Falls die Maschine tiefer gestellt werden muss, immer darauf achten, dass sich die
Werkzeuge noch frei auf den Trommelwellen drehen können (siehe unten -B).
Richtige Position der Lamellen in der Trommel
Gefahr!
Eine zu tiefe Einstellung verringert die Leistung der Werkzeuge und verbessert die
Leistung nicht.

Justieren der Werkzeugtrommel

Justieren der Werkzeugtrommel
1 Hinterradschwinge
2 Exzenterachse
3 Klemmschraube
4 Schraube
Durch Unterschiede in den Frästrommeln und durch Verzug während des Betriebs der Frä-
se CT 200 können Fluchtfehler zwischen der Hinterradachse und der Frästrommelachse
®
auftreten. Dies macht sich durch ein ungleichmäßiges Fräsbild bemerkbar. Die Fräse setzt
auf einer Seite früher auf als auf der anderen und nimmt dadurch mehr Material auf ei-
ner Seite ab. Eines der beiden Hinterräder der CT 200
ausgebildet ist. (siehe oben - )
Falls das Fräsbild eingestellt werden muss, gehen Sie wie folgt vor:
INbETRIEbNAHmE
besitzt eine Achse, die exzentrisch
®
