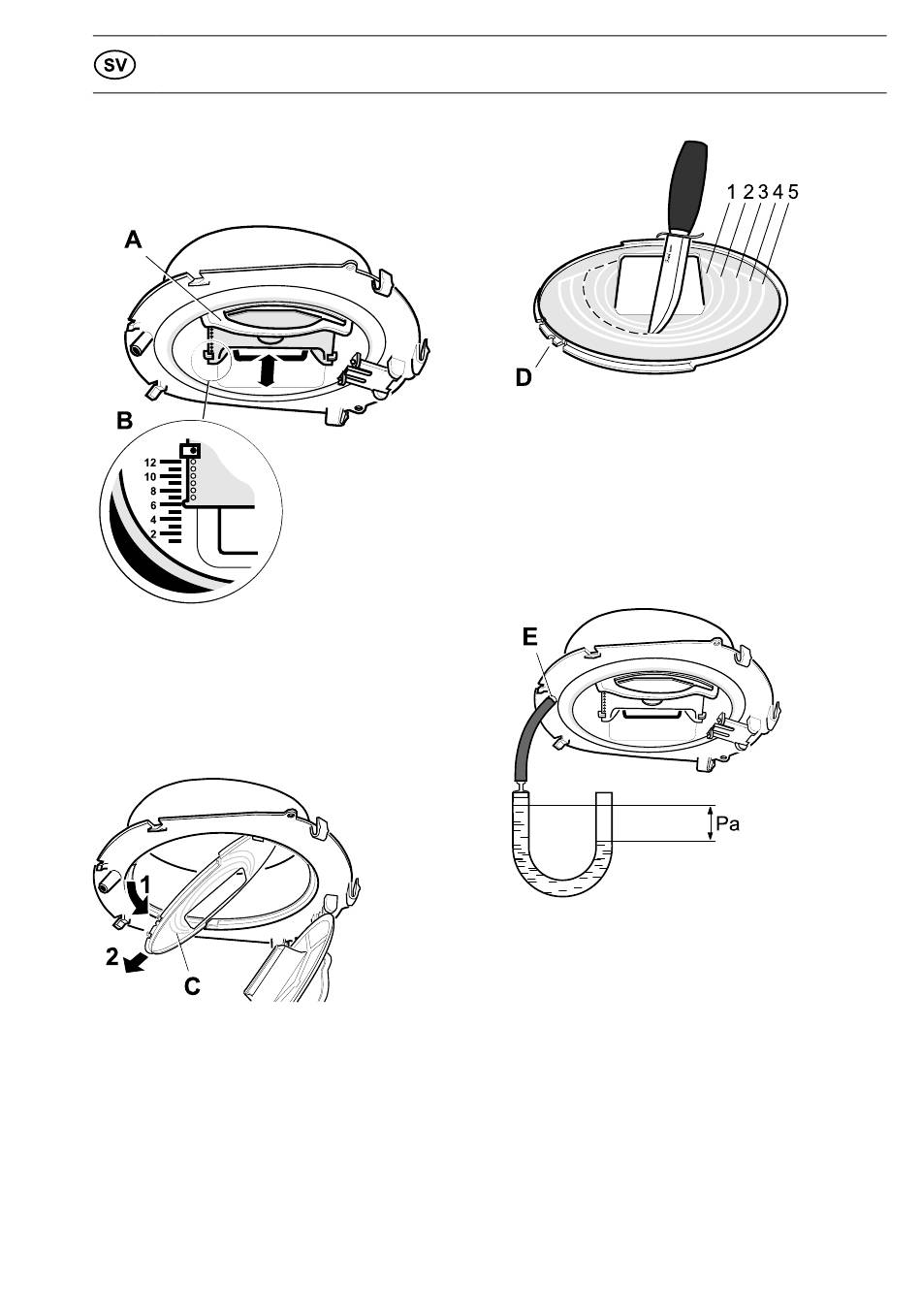

INJUSTERING AV LUFTFLÖDE
SPJÄLLINSTÄLLNING
Grundflöde
Fig. 8
Grundventilationen ställs in genom att
skjutspjället A placeras i önskat läge enligt
markering B, Fig. 8. (Se diagram, sidan 8.)
Forceringsflöde
Fig. 9
Öppna spjället och tag ner strypbricka C,
Fig. 9.
991.0456.373/126202/2016-05-10
ESL145WMD, 3005486-2016-05
Fig. 10
Forceringsventilationen ställs in genom att
skära ut lämpligt antal ringar i strypbrickan,
Fig. 10. (Se diagram, sidan 9.) Se till att
styrspåret D ligger i läge när brickan åter
sitter på plats.
Tryckfallsmätning
Fig. 11
Tryckfallsmätningen utföres genom att
slangen monteras på mätuttaget E i stosens
framkant, Fig. 11.
7
