Spjällaxeln A placeras i öglan under spjäl-
locket, se Fig. 3. Se till att klackarna B ham-
nar under plåtkanten och att donet snäpper
fast.
Montering
I överskåp utan botten och front

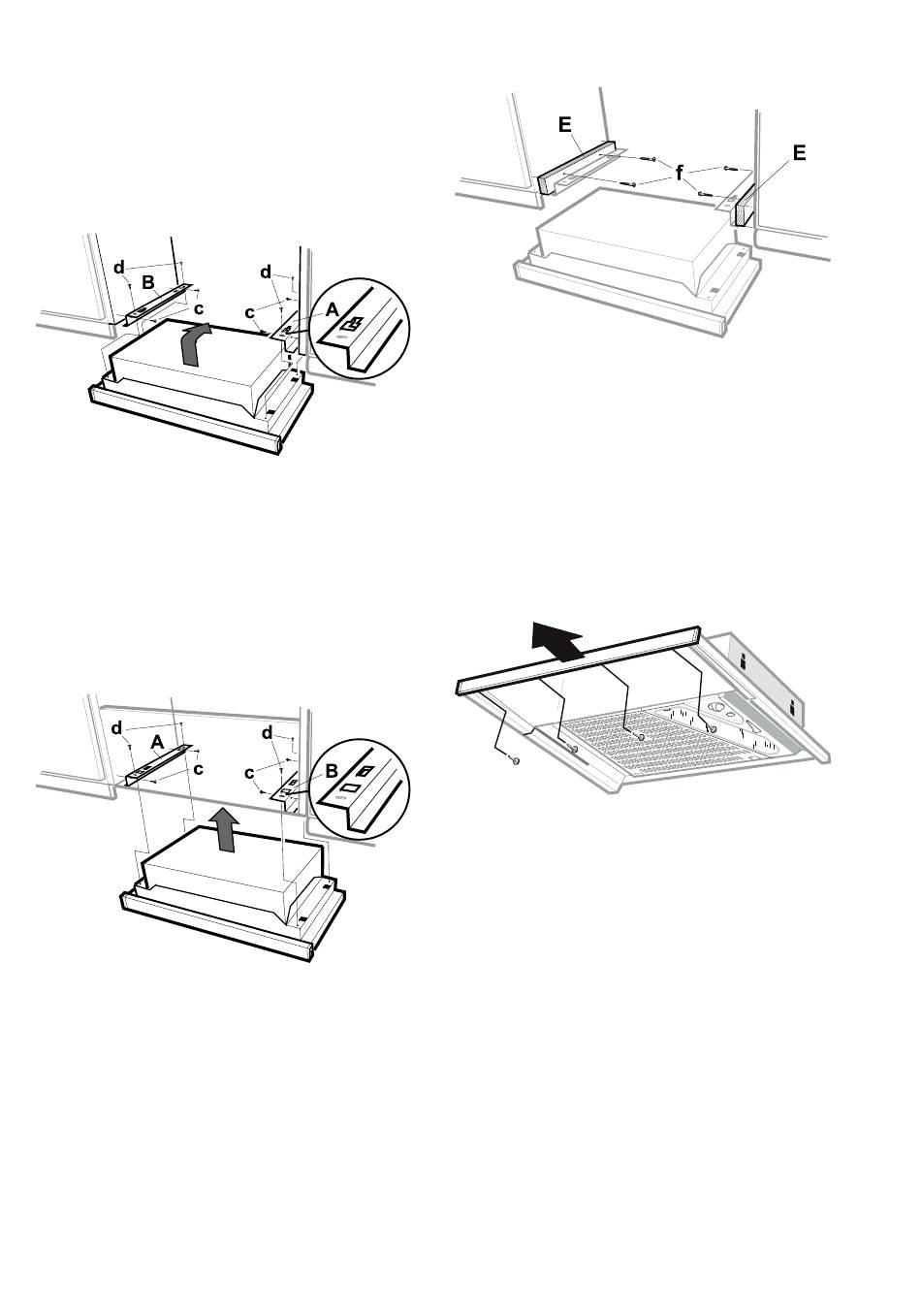

Fig. 4
Spiskåpan monteras med hjälp av konsoler.
Konsolerna A och B skruvas fast i skåps-
idorna med skruvarna c, se Fig. 4. Spiskå-
pan lyfts upp och skjuts in under
konsolerna, samt låses fast med skruvarna
d.
I överskåp utan botten med front
Fig. 5
Spiskåpan monteras med hjälp av konsoler.
Notera att i detta alternativ måste konsoler-
na byta plats i förhållande till montering
ovan. Konsolerna B och A skruvas fast i
skåpsidorna med skruvarna c, se Fig. 5.
Spiskåpan lyfts rakt upp och skruvas fast
med skruvarna d.
6
ESL145WMD, 3005486-2016-05
Mellan skåp
Fig. 6
Skruva först fast klossarna E med skruvarna
f, se Fig. 6. Spiskåpan monteras med hjälp
av konsoler. Konsolerna A och B skruvas
fast i skåpsidorna med skruvarna c, se Fig.
5. Spiskåpan lyfts upp och skjuts in under
konsolerna, samt låses fast med skruvarna
d. Klossens minsta mått = 16 x 50 x 295
mm.
Byte av front
Fig. 7
Fronten är löstagbar för byte mot belys-
ningslist. Lossa de fyra skruvarna, se Fig. 7.
