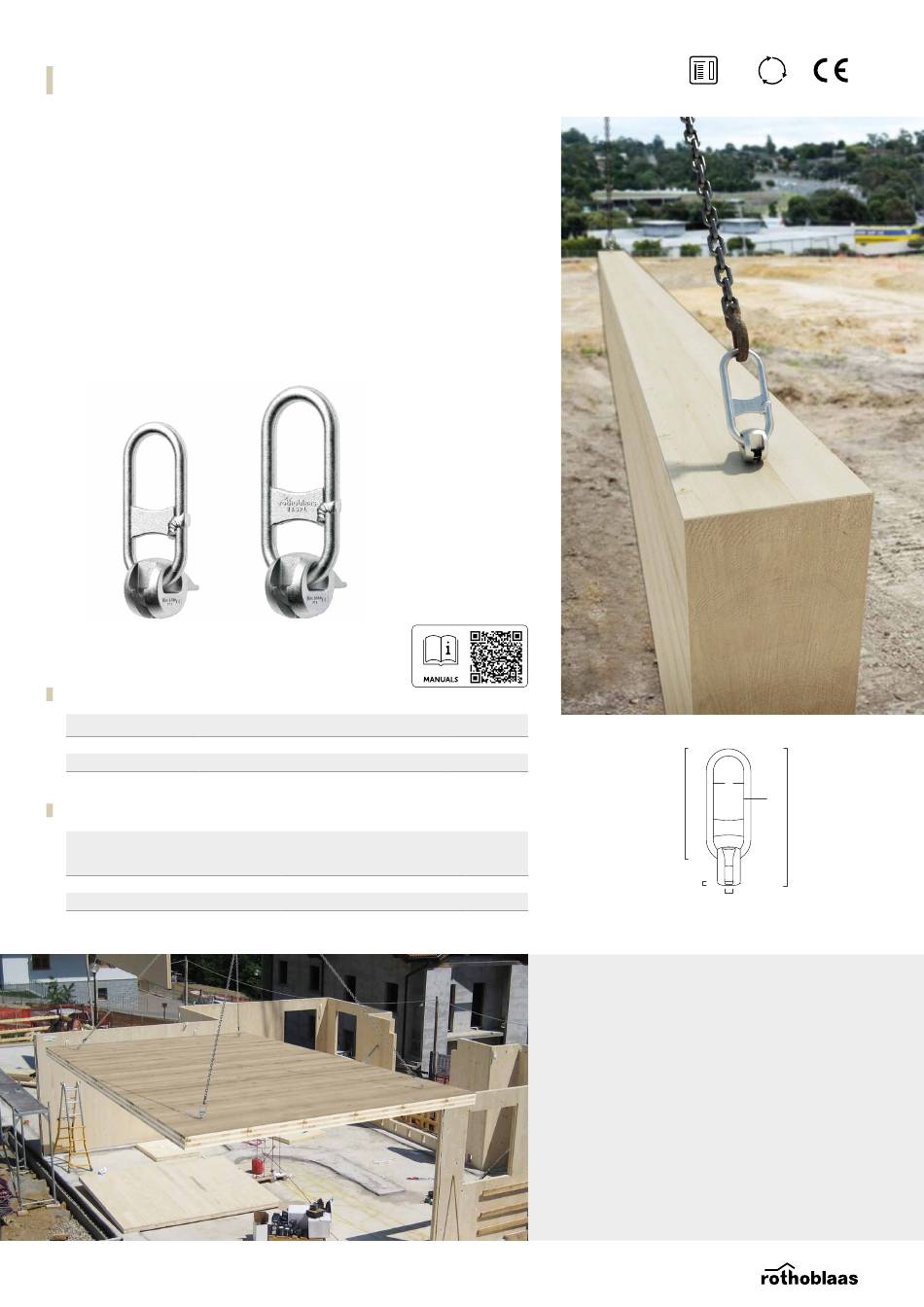

WASP
TRANSPORTANKER FÜR HOLZELEMENTE
SCHNELL
Befestigung mit nur einer Schraube: Große Zeitersparnis dank schneller
Montage und Demontage.
AUSGESPROCHEN PRAKTISCH
Der Anker kann zum Heben von Axial- und Querlasten verwendet werden.
ZERTIFIZIERT
Gemäß Maschinenrichtlinie 2006/42/EG.
ARTIKELNUMMERN
WASP
WASPL
VGS Ø11 - VGS Ø13 - HBS Ø12
ABMESSUNGEN
a
[mm]
[mm]
WASP
12
WASPL
14
02-23 |
WASP
| TRANSPORT UND HEBETECHNIK
passende Schrauben
VGS Ø11 - HBS Ø10
d
e
f
[mm]
[mm]
185
157
40
205
180
54
Stk.
2
1
g
m
[mm]
[mm]
12
6
13
8
MATERIAL
WASP ist aus hochfestem Kohlenstoffstahlguss
gefertigt.
WASPL ist aus hochfestem Stahl geschmiedet.
Beide Versionen sind für eine lange Lebens-
dauer mit einer weißen Elektroverzinkung be-
schichtet.
VIELSEITIG
Verschiedene Einsatzmöglichkeiten mit unter-
schiedlichen Schraubentypen für wechselnde
Lastbedingungen und Materialien.
ANNUAL REPORT
REUSABLE
2006/42/CE
f
a
e
d
m
g
Werbung
Verwandte Anleitungen für ROTHOBLAAS WASP
Inhaltszusammenfassung für ROTHOBLAAS WASP
- Seite 1 [mm] [mm] [mm] [mm] [mm] WASP WASPL MATERIAL WASP ist aus hochfestem Kohlenstoffstahlguss gefertigt. WASPL ist aus hochfestem Stahl geschmiedet. Beide Versionen sind für eine lange Lebens- dauer mit einer weißen Elektroverzinkung be- schichtet. VIELSEITIG Verschiedene Einsatzmöglichkeiten mit unter- schiedlichen Schraubentypen für wechselnde Lastbedingungen und Materialien.
- Seite 2 MONTAGE MIT AUSFRÄSUNG β t = 30 mm Ø 15 mm 2. Ausfräsung, WASP-Ø55 mm und WAS- 2c. Anheben der Holzbauteile (senkrechte PL -Ø65 mm, zur Aufnahme des Ankers. Ein- oder schräge Kraft). schrauben der Schraube in das zu hebende 2d.
- Seite 3 Der Mindestabstand bezieht sich immer auf den Schwerpunkt des Gewin- technischen Datenblatt für das Holz keine weiteren Informationen aufge- deteils im Holz. führt sind. • Die Mindestabstände für BSP gelten, sofern vom Holzhersteller nicht an- ders angegeben. 02-23 | WASP | TRANSPORT UND HEBETECHNIK...
- Seite 4 LASTWERTE | ANKER MIT VGS Ø11 UND VGS Ø13 HORIZONTALER BALKEN | STATISCH BESTIMMTES SYSTEM β β β SENKRECHT SENKRECHT MIT AUSFRÄSUNG GENEIGT TRAGFÄHIGKEIT FÜR ANSCHLAGPUNKT WASP | WASP L Montagevariante WASP L Montagevariante Senkrecht mit Senkrecht mit Schraube senkrecht geneigt...
- Seite 5 LASTWERTE | ANKER MIT VGS Ø11 UND VGS Ø13 VERTIKALE BSP-PLATTE β β 3-Schicht-BSP 5-Schicht-BSP TRAGFÄHIGKEIT FÜR ANSCHLAGPUNKT WASP | WASP L Montagevariante WASP L Montagevariante Senkrecht mit Senkrecht mit Schraube senkrecht geneigt Schraube senkrecht geneigt Ausfräsung Ausfräsung β β...
- Seite 6 LASTWERTE | ANKER MIT VGS Ø11 UND VGS Ø13 HORIZONTALE CLT PLATTE | STATISCH BESTIMMTES SYSTEM β TRAGFÄHIGKEIT FÜR ANSCHLAGPUNKT WASP | WASP L Montagevariante WASP L Montagevariante Senkrecht mit Senkrecht mit Schraube senkrecht geneigt Schraube senkrecht geneigt Ausfräsung Ausfräsung β...
-
Seite 7: Instandhaltung
Kontrolle bestanden. Kontrolle NICHT bestanden. WOLLEN SIE MEHR DARÜBER WISSEN? Für zusätzliche technische Informationen zum Produkt siehe Betriebsanleitung und weitere Unterlagen unter www.rothoblaas.de. HEBEN VON BSP-ELEMENTEN AUS DER HORIZONTALEN IN DIE VERTIKALE RICHTUNG Für Prüfberichte und Tragfähigkeiten zum Aufrichten von BSH-LAM-Elementen wenden Sie sich bitte an die technische Abteilung von Rothoblaas. -
Seite 8: Allgemeine Grundlagen
• Die Verwendung des Hebeankers ist ausschließlich Fachpersonal vorbe- halten. Die Betriebsanleitung (im Lieferumfang des Produkts und auf der Website www. rothoblaas.de) muss vor Gebrauch gelesen und ihr Inhalt verstanden worden ein. Die darin enthaltenen Informationen und Anwei- sungen sind zu beachten. Im Zweifelsfall vor Gebrauch die technische Ab- teilung kontaktieren.
