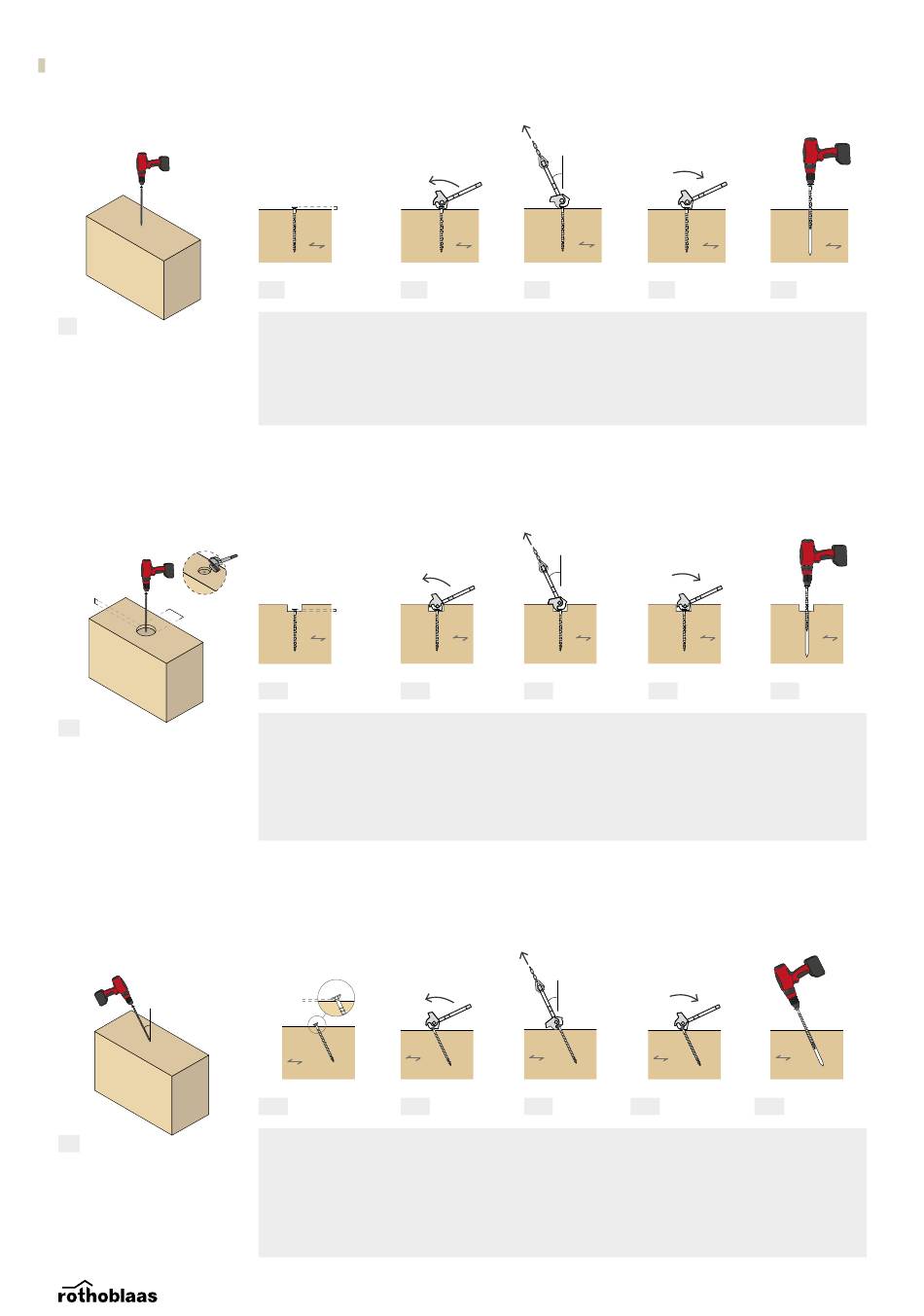

MONTAGE WASP
SENKRECHTE MONTAGE
1.
MONTAGE MIT AUSFRÄSUNG
t = 30 mm
Ø
2.
GENEIGTE MONTAGE
β ≤ 60°
3.
15 mm
1a.
1b.
1. Einsetzen der Schraube in das zu hebende
Holzelement.
1a. Der Schraubenkopf muss circa 15 mm he-
rausragen.
1b. Positionieren des Ankers.
15 mm
2a.
2b.
2. Ausfräsung, WASP-Ø55 mm und WAS-
PL -Ø65 mm, zur Aufnahme des Ankers. Ein-
schrauben der Schraube in das zu hebende
Holzelement.
2a. Der Schraubenkopf muss circa 15 mm vom
Boden der Ausfräsung herausragen.
2b. Positionieren des Ankers.
15 mm <
3a.
3b.
3. Prüfung des Hebewinkels β und Einschrau-
ben der Schraube in gleicher Neigung.
3a. Der Schraubenkopf muss circa 15 mm he-
rausragen.
3b. Positionieren des Ankers.
F
β
1c.
1d.
1c. Anheben der Holzbauteile (senkrechte oder
schräge Kraft).
1d. Entfernen des Ankers (Auskoppelung).
1e. Aus Sicherheitsgründen die Schraube nach
der Verwendung vollständig im Holzelement
versenken oder herausdrehen.
F
β
2c.
2d.
2c. Anheben der Holzbauteile (senkrechte
oder schräge Kraft).
2d. Entfernen des Ankers (Auskoppelung).
2e. Nach der Verwendung kann die Schraube
an Ort und Stelle bleiben. Ansonsten die
Schraube vollständig im Holzelement ver-
senken oder herausdrehen.
F
β
3c.
3d.
3c. Anheben der Konstruktion (Hubkette im-
mer in einer Linie mit dem Transportanker
und der Schraubenneigung).
3d. Entfernen des Ankers (Auskoppelung).
3e. Aus Sicherheitsgründen die Schraube nach
der Verwendung vollständig im Holzele-
ment versenken oder herausdrehen.
