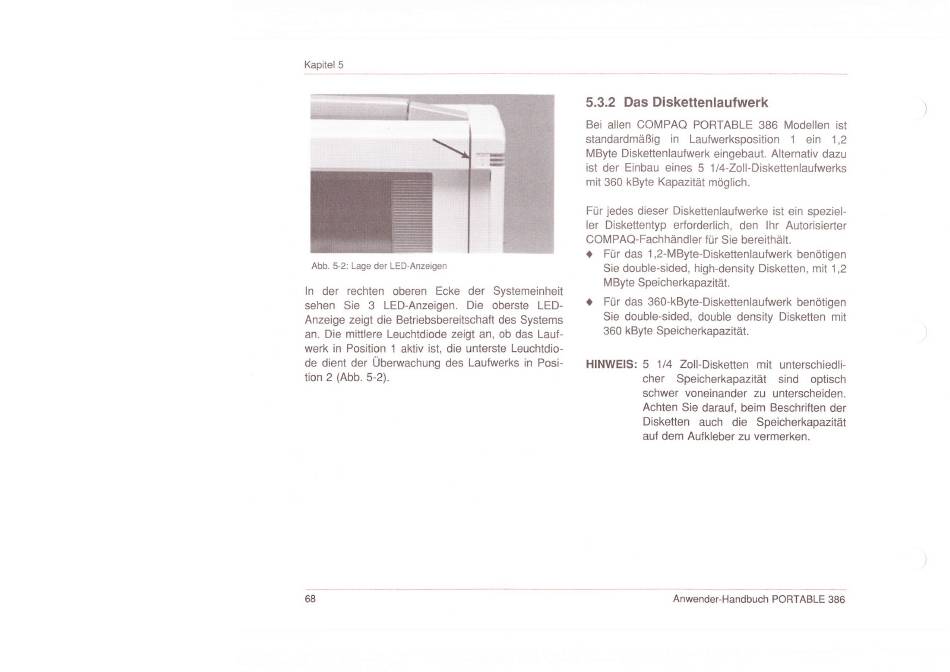

Abb. 5-2:
Lage
der
LED-Anzeigen
ln
der
rechten oberen Ecke
der
Systemeinheit
sehen
Sie
3
LED-Anzeigen.
Die
oberste
LED-
Anzeige zeigt die
Betriebsbereitschaft
des
Systems
an. Die mittlere
Leuchtdiode
zeigt an, ob das
Lauf-
werk in Position 1 aktiv ist, die unterste
Leuchtdio-
de dient der
Überwachung
des Laufwerks in
Posi-
tion 2
(Abb. 5-2).
5.3.2
Das Diskettenlaufwerk
Bei allen COMPAQ PORTABLE 386 Modellen
ist
standardmäßig
in
Laufwerksposition
1
ein
1,2
MByte
Diskettenlaufwerk
eingebaut. Alternativ
dazu
ist der
Einbau eines
5
1l4-ZollDiskettenlaufwerks
mit 360
kByte
Kapazität möglich.
Für
jedes dieser Diskettenlaufwerke ist ein
speziel-
ler
Diskettentyp erforderlich,
den lhr
Autorisierter
COMPAQ-Fachhändler für
Sie
bereithält.
a
Für das 1,2-MByte-Diskettenlaufwerk
benötigen
Sie
double-sided,
high-density
Disketten, mit
1,2
M
Byte Speicherkapazität.
a
Für das 360-kByte-Diskettenlaufwerk
benötigen
Sie double-sided, double density Disketten
mit
360 kByte Speicherkapazität.
HINWEIS:
5
114 Zoll-Disketten
mit
unterschiedli-
cher
Speicherkapazität
sind
optisch
schwer voneinander
zu
unterscheiden.
Achten Sie darauf, beim
Beschriften der
Disketten auch
die
Speicherkapazität
auf
dem
Aufkleber
zu
vermerken.
68
Anwender-Handbuch
PORTABLE 386
