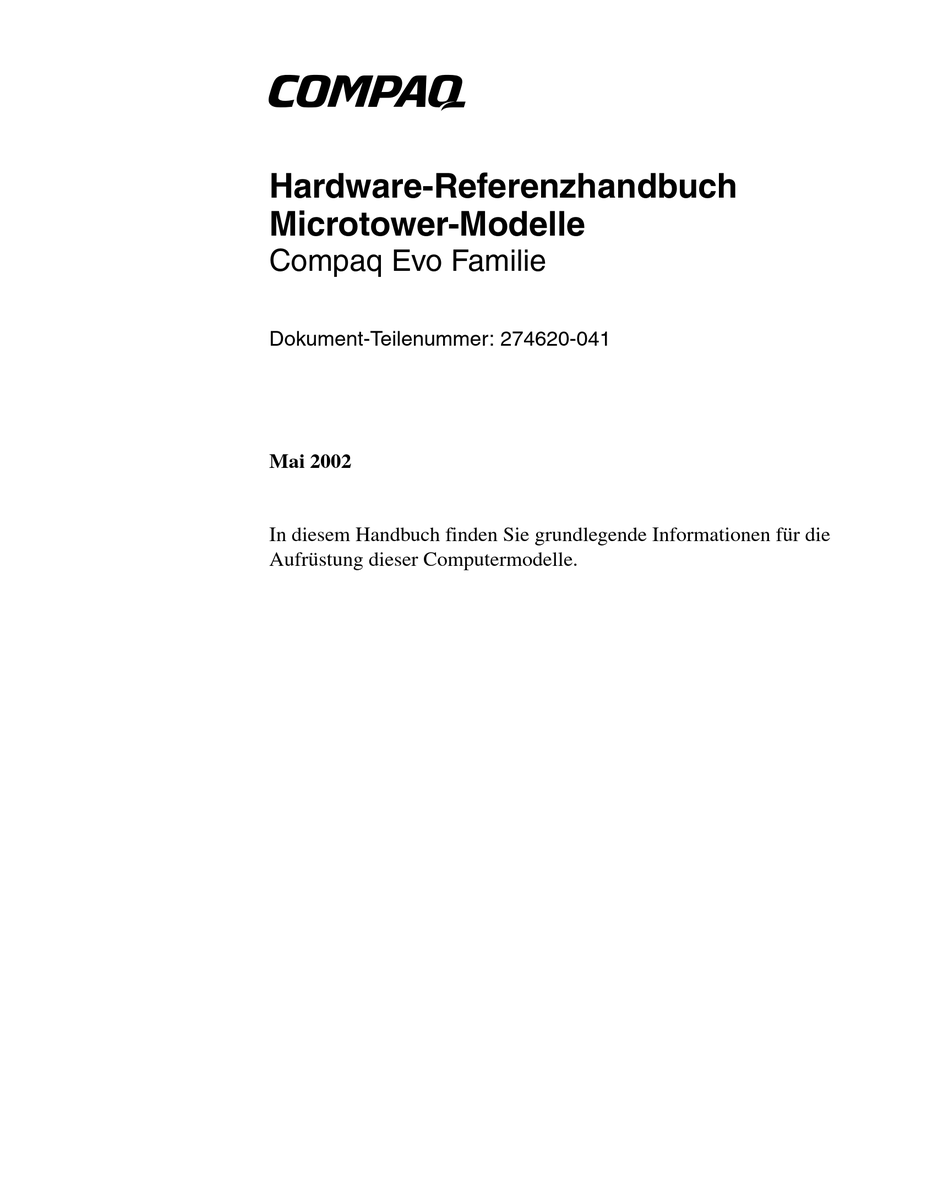

Hardware-Referenzhandbuch
Microtower-Modelle
Compaq Evo Familie
Dokument-Teilenummer: 274620-041
Mai 2002
In diesem Handbuch finden Sie grundlegende Informationen für die
Aufrüstung dieser Computermodelle.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Compaq Evo Familie

  • Seite 1 Hardware-Referenzhandbuch Microtower-Modelle Compaq Evo Familie Dokument-Teilenummer: 274620-041 Mai 2002 In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieser Computermodelle.
  • Seite 2 © 2002 Compaq Information Technologies Group, L.P. Compaq, das Compaq Logo und Evo sind Marken der Compaq Information Technologies Group, L.P. in den USA und/oder anderen Ländern. Microsoft, MS-DOS, Windows und Windows NT sind Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
  • Seite 3: Inhaltsverzeichnis

    Inhalt 1 Produktmerkmale Merkmale der Standardkonfiguration ........1–1 Komponenten auf der Vorderseite .
  • Seite 4 Inhalt A Technische Daten B Installationshinweise für Festplattenlaufwerke Verwenden der Kabelauswahl-Funktion bei Ultra-ATA-Geräten ....B–1 Installationshinweise für Ultra-ATA-Geräte ......B–2 SCSI-Geräte.
  • Seite 5: Produktmerkmale

    Produktmerkmale Merkmale der Standardkonfiguration Die Merkmale des Compaq Evo™ Microtower sind von Modell zu Modell unterschiedlich. Sie erhalten eine vollständige Auflistung der auf Ihrem Computer installierten Hard- und Software, wenn Sie das Dienstprogramm Compaq Diagnostics für Windows ausführen. Anleitungen zur Verwendung dieses Dienstprogramms finden Sie im Fehlerbeseitigungs-Handbuch auf der Compaq Documentation Library CD.
  • Seite 6: Komponenten Auf Der Vorderseite

    Produktmerkmale Komponenten auf der Vorderseite Komponenten auf der Vorderseite CD-ROM-, CD-R/RW-, DVD-ROM- CD-ROM-Auswurftaste oder DVD-R/RW-Laufwerk LED-Anzeige für das Diskettenauswurftaste CD-ROM-Laufwerk Diskettenlaufwerk Netzschalter LED-Anzeige für das LED-Anzeige für die Festplatte Diskettenlaufwerk Betriebsanzeige USB (Universal Serial Bus)-Ports – optional Mikrofonanschluss – optional Kopfhöreranschluss –...
  • Seite 7: Komponenten Auf Der Rückseite

    Produktmerkmale Komponenten auf der Rückseite Komponenten auf der Rückseite Netzkabelanschluss Paralleler Anschluss Spannungsumschalter Monitoranschluss Mausanschluss Kopfhöreranschluss/Audio-Ausgang Tastaturanschluss Audio-Eingang Universal Serial Bus (USB) Mikrofonanschluss Serieller Anschluss (COM1) Serieller Anschluss (COM2) RJ-45-Anschluss ✎ Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein. ✎...
  • Seite 8: Easy Access-Tastatur

    Produktmerkmale Easy Access-Tastatur Komponenten der Compaq Easy Access-Tastatur Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Easy Access-Tasten Zum schnellen Zugreifen auf spezielle Internetseiten Editiertasten Dazu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entf, Ende und Bild ab.
  • Seite 9: Benutzerdefinierte Anpassung Der Easy Access-Tasten

    Produktmerkmale Komponenten der Compaq Easy Access-Tastatur (Fortsetzung) Anwendung-Taste* Zum Öffnen von Popup-Menüs in einer Microsoft Office Anwendung (vergleichbar mit der rechten Maustaste). Zum Ausführen von weiteren Funktionen in anderen Software-Anwendungen. Windows Logo-Taste* Zum Öffnen des Menüs Start in Microsoft Windows.
  • Seite 10: Windows Logo-Taste

    Produktmerkmale Windows Logo-Taste Sie verwenden die Windows Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows Betriebssystem. Informationen zur Position der Windows Logo-Taste finden Sie im Abschnitt Komponenten der Easy Access-Tastatur. Windows Logo-Taste Zeigt das Menü Start an bzw. blendet es aus. Windows Logo-Taste + d Zeigt den Desktop an.
  • Seite 11: Besondere Mausfunktionen

    Software-Anwendungen abhängig. Seriennummer Jedem Computer wurde eine eindeutige Seriennummer zugewiesen, die sich auf der Gehäuseoberseite 1 des Microtower-Computers befindet. Halten Sie diese Nummer bereit, wenn Sie sich mit der Compaq Kundenunterstützung in Verbindung setzen. Position der Seriennummer Hardware-Referenzhandbuch 1–7...
  • Seite 12: Hardware-Aufrüstung

    Hardware-Aufrüstung Wartungsfunktionen Ihr Computer ist mit Funktionen ausgestattet, die das Aufrüsten und Warten erleichtern. Ablauf der Installation Halten Sie die Installationsreihenfolge unbedingt ein, um sicherzustellen, dass sämtliche optionalen Geräte richtig installiert werden. Weitere Informationen zu Computer Setup finden Sie im Handbuch Computer Setup-Dienstprogramm (F10).
  • Seite 13 Hardware-Aufrüstung 1. Öffnen Sie den Computer, indem Sie die Gehäuseabdeckung abnehmen. Weitere Informationen hierzu finden Sie in der Beschreibung zum Abnehmen der seitlichen Abdeckung des Computers. 2. Installieren Sie die gewünschten optionalen Komponenten. Anleitungen hierzu finden Sie in den entsprechenden Abschnitten in diesem Handbuch sowie in der Dokumentation der jeweiligen optionalen Komponenten.
  • Seite 14: Abnehmen Der Seitlichen Abdeckung Des Computers

    Hardware-Aufrüstung Abnehmen der seitlichen Abdeckung des Computers So nehmen Sie die seitliche Abdeckung ab: 1. Fahren Sie das Betriebssystem normal herunter, und schalten Sie dann den Computer und eventuell vorhandene Peripheriegeräte aus. 2. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
  • Seite 15 Hardware-Aufrüstung 3. Lösen Sie die Rändelschrauben 1, mit denen die seitliche Abdeckung am Computergehäuse befestigt ist. 4. Schieben Sie die seitliche Abdeckung 2 ungefähr 2,5 cm nach hinten, und heben Sie sie vom Computer ab. ✎ Zum Einsetzen von internen Teilen können Sie den Computer auf die Seite legen.
  • Seite 16 Hardware-Aufrüstung 5. Entfernen Sie die Frontabdeckung, indem Sie sie zuerst oben 1 und anschließend unten 2 vorsichtig vom Gehäuse abziehen. Entfernen der Frontabdeckung Hardware-Referenzhandbuch 2–5...
  • Seite 17: Installieren Von Zusätzlichem Speicher

    Hardware-Aufrüstung Installieren von zusätzlichem Speicher Der Computer ist mit DDR-SDRAM-Speicher (Double Data Rate-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate) ausgestattet. Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMMs Die Steckplätze für Speichermodule auf der Systemplatine können mit DIMMs nach Industriestandard bestückt werden.
  • Seite 18: Installieren Von Ddr-Sdram-Dimm-Modulen

    Hardware-Aufrüstung Installieren von DDR-SDRAM-DIMM-Modulen ACHTUNG: Die Kontakte Ihrer Speichermodul-Steckplätze sind aus Gold. Wenn Sie Ihren Speicher aufrüsten, müssen Sie darauf achten, dass Sie ebenfalls Speichermodule mit Metallkontakten aus Gold verwenden, um eine Korrosion und/oder Oxidation zu verhindern, die durch einen Kontakt zwischen nicht kompatiblen Metallen auftreten können.
  • Seite 19 Hardware-Aufrüstung 3. Öffnen Sie beide Halterungen des Speichermodulsteckplatzes 1, und setzen Sie das Speichermodul in den Steckplatz 2 ein. Einsetzen eines DIMM-Moduls Setzen Sie das erste zusätzliche Modul in den Steckplatz direkt neben dem vorinstallierten Modul ein, und setzen Sie die restlichen Module entsprechend der numerischen Reihenfolge der Steckplätze ein.
  • Seite 20: Entfernen Oder Aufrüsten Eines Laufwerks

    Festplatte befinden, auf externe Speichermedien (z. B. CD), bevor Sie das Festplattenlaufwerk entfernen. Anderenfalls kommt es zum Verlust von Daten. Nachdem Sie die Festplatte ausgetauscht haben, müssen Sie die Compaq Restore Plus! CD ausführen, um die von Compaq vorinstallierten Dateien zu laden. Hardware-Referenzhandbuch...
  • Seite 21: Position Der Laufwerke

    Hardware-Aufrüstung Position der Laufwerke Laufwerkspositionen 1 Optisches Laufwerk 2 Zweites optisches Laufwerk 3 Diskettenlaufwerk 4 Festplattenlaufwerk ✎ Bei einem optischen Laufwerk handelt es sich um ein CD-ROM-, CD-RW- oder DVD-ROM-Laufwerk. 2–10 Hardware-Referenzhandbuch...
  • Seite 22: Entfernen Eines Laufwerks

    Hardware-Aufrüstung Entfernen eines Laufwerks 1. Fahren Sie das System ordnungsgemäß herunter, schalten Sie den Computer aus, ziehen Sie den Netzstecker, und nehmen Sie dann die seitliche Abdeckung des Computers ab. 2. Entfernen Sie die Frontabdeckung. 3. Ziehen Sie das Netz- und das Datenkabel auf der Rückseite des Laufwerks ab (siehe die folgenden Abbildungen).
  • Seite 23 Hardware-Aufrüstung Entfernen der Kabel für das Diskettenlaufwerk Entfernen der Kabel für das Festplattenlaufwerk 2–12 Hardware-Referenzhandbuch...
  • Seite 24 Hardware-Aufrüstung 4. Die Laufwerke sind durch eine Laufwerksverriegelung mit Freigaberiegeln 1 im Laufwerksschacht arretiert. Heben Sie den Freigaberiegel an der Verriegelung des zu entfernenden Laufwerks an. Ziehen Sie dann das Laufwerk vorsichtig aus dem Laufwerksschacht heraus 2. Entfernen eines Laufwerks 5.
  • Seite 25: Wiedereinsetzen Eines Laufwerks

    Hardware-Aufrüstung Wiedereinsetzen eines Laufwerks ACHTUNG: So vermeiden Sie Datenverluste oder Beschädigungen des Computers bzw. des Laufwerks: ■ Wenn Sie eine Festplatte einsetzen oder herausnehmen, fahren Sie das Betriebssystem normal herunter, und schalten Sie den Computer aus. Wenn der Computer eingeschaltet ist oder sich im Standby-Modus befindet, darf die Festplatte nicht herausgenommen werden.
  • Seite 26 Hardware-Aufrüstung 1. Befestigen Sie die vier Führungsschrauben (zwei auf jeder Seite) des alten Laufwerks an dem neuen Laufwerk. Mit Hilfe dieser Schrauben kann das Laufwerk ordnungsgemäß in den Laufwerksschacht eingesetzt werden. 2. Schieben Sie das Laufwerk in den Laufwerksschacht hinein 1, und achten Sie auf die korrekte Ausrichtung der Führungsschrauben an den Führungen, bis das Laufwerk richtig sitzt.
  • Seite 27 Hardware-Aufrüstung 3. Schließen Sie das Stromversorgungs- und das Datenkabel wieder an das Laufwerk an (siehe die folgenden Abbildungen). Wiederanschließen der Kabel für das optische Laufwerk Wiederanschließen der Kabel für das Diskettenlaufwerk 2–16 Hardware-Referenzhandbuch...
  • Seite 28 5. Schalten Sie den Computer ein. 6. Wenn Sie das Festplattenlaufwerk wieder eingesetzt haben, führen Sie die Compaq Restore Plus! CD aus, um das Betriebssystem, die Softwaretreiber und/oder alle von Compaq auf dem Computer vorinstallierten Software-Anwendungen wiederherzustellen. Befolgen Sie die Anleitungen in dem Handbuch, das mit der Restore Plus! CD geliefert wurde.
  • Seite 29: Entfernen Oder Installieren Einer Erweiterungskarte

    Hardware-Aufrüstung Entfernen oder Installieren einer Erweiterungskarte Sie benötigen einen Kreuzschlitzschraubendreher, um eine Erweiterungskarte zu entfernen, auszutauschen oder hinzuzufügen. 1. Fahren Sie das System ordnungsgemäß herunter, schalten Sie den Computer aus, ziehen Sie den Netzstecker, und nehmen Sie dann die seitliche Abdeckung des Computers ab. 2.
  • Seite 30 Hardware-Aufrüstung 3. Ermitteln Sie, wo sich die Erweiterungssteckplätze auf der Systemplatine im Computer befinden. 4. Wenn Sie eine Erweiterungskarte entfernen, halten Sie die Karte an beiden Enden fest, und ziehen Sie sie durch leichtes Hin- und Herbewegen vorsichtig aus dem Steckplatz. Achten Sie darauf, dass die Karte dabei die anderen Komponenten nicht beschädigt.
  • Seite 31 Hardware-Aufrüstung 6. Wenn Sie eine Erweiterungskarte austauschen oder eine neue Karte einsetzen, richten Sie die Kante der Erweiterungskarte am Schlitz im Gehäuse aus, und drücken Sie die Karte vorsichtig in den Erweiterungssteckplatz hinein. Austauschen oder Hinzufügen einer Erweiterungskarte ✎ Beim Einsetzen einer Erweiterungskarte müssen Sie die Karte so in den Steckplatz stecken, dass sämtliche Anschlüsse ordnungsgemäß...
  • Seite 32 Hardware-Aufrüstung 8. Bringen Sie die Steckplatzhalterung 1 wieder an, und befestigen Sie sie mit der Schraube 2. Wiederanbringen der Steckplatzhalterung 9. Gehen Sie wie im Abschnitt Zusammenbau des Computers beschrieben vor. Hardware-Referenzhandbuch 2–21...
  • Seite 33: Zusammenbau Des Computers

    Hardware-Aufrüstung Zusammenbau des Computers 1. Stellen Sie das Gehäuse aufrecht. Richten Sie die untere Kante der Frontabdeckung am unteren Gehäuserand aus, und setzen Sie die Frontabdeckung an der unteren Gehäusekante ein 1. Drücken Sie anschließend die angewinkelte Abdeckung oben gegen die Gehäusekante, bis die Abdeckung einrastet 2.
  • Seite 34 Hardware-Aufrüstung 2. Richten Sie die seitliche Abdeckung am Gehäuse aus, und setzen Sie sie wieder fest ein 1. Stellen Sie sicher, dass die Bohrung für die Rändelschraube an der Bohrung im Gehäuse ausgerichtet ist 2, und befestigen Sie die Rändelschraube. Wiederanbringen der seitlichen Abdeckung Hardware-Referenzhandbuch 2–23...
  • Seite 35 Hardware-Aufrüstung 3. Schließen Sie das Netzkabel 1 wieder an den Computer und anschließend an eine Steckdose 2 an. Wiederanschließen des Netzkabels 4. Schließen Sie alle Peripheriegeräte wieder an den Computer an. VORSICHT: Schließen Sie keine Telekommunikations- oder Telefonkabel an die Buchsen des Netzwerk-Controllers (NIC) an, um einen elektrischen Schlag, einen Brand oder eine Beschädigung der Geräte auszuschließen.
  • Seite 36: A Technische Daten

    Technische Daten Compaq Evo™ D300 Serie Microtower Abmessungen (Microtower) Höhe 3,8 Zoll 9,7 cm Breite 12,5 Zoll 31,8 cm Tiefe 14,6 Zoll 37,1 cm Gewicht 20 Pfund 9,1 kg Tragfähigkeit (maximale Traglast) 100 Pfund 45,4 kg Temperaturbereich Betrieb 50°F bis 95°F 10°C bis 35°C...
  • Seite 37 Technische Daten Compaq Evo™ D300 Serie Microtower (Fortsetzung) Eingangsspannungs-Schaltereinst ellungen 115 V 230 V Stromversorgung Betriebsspannungsbereich 90–264 V~ 90–264 V~ Nennspannungsbereich* 100–240 V~ 100–240 V~ Nennfrequenz 50–60 Hz 50–60 Hz Ausgangsleistung 220 W 220 W Nenneingangsstrom (maximal)* 6 A bei 100 V~ 3 A bei 200 V~ * Bei einigen Modellen wird ein Netzteil für alle Netzspannungen eingesetzt, das über eine...
  • Seite 38: B Installationshinweise Für Festplattenlaufwerke

    Kabels verbunden ist (gilt nur für 80-adrige ATA-Kabel). Ein Beispiel für ein Ultra-ATA-Kabel ist in diesem Anhang unter Installationshinweise für Ultra-ATA-Geräte zu finden. Bei allen Compaq Festplatten sind die Jumper für die Kabelauswahlfunktion voreingestellt. Daher sind keine Änderungen der Jumper-Einstellungen der vorhandenen bzw. zusätzlichen Laufwerke erforderlich.
  • Seite 39: Installationshinweise Für Ultra-Ata-Geräte

    Laufwerksrahmen eingesetzt werden kann. Zusätzliche Führungsschrauben befinden sich auf der Vorderseite des Gehäuses hinter der Frontblende. Bei einigen Optionen wird Hardware mit metrischem Gewinde verwendet. Die von Compaq mitgelieferten Schrauben mit metrischem Gewinde sind schwarz. ■ Wenn nur ein Gerät an ein Kabel angeschlossen ist, muss dieses Gerät mit dem Endanschluss (Gerät 0) verbunden werden.
  • Seite 40: Scsi-Geräte

    Ultra 320 SCSI- oder Ultra 160 SCSI-Controller bietet Unterstützung für maximal 15 SCSI-Geräte pro Kanal. ■ Bei Verwendung mehrerer SCSI-Geräte empfiehlt Compaq, die Geräte auf Kanal A und Kanal B (falls vorhanden) aufzuteilen, um eine optimale Leistung zu erzielen. ■...
  • Seite 41 Weitere Informationen zu optionalen SCSI-Geräten finden Sie in der Dokumentation zum jeweiligen Gerät. Sie können sich auch an Ihren Compaq Partner wenden. ACHTUNG: Führen Sie keine Kabel in der Nähe des Lufteinlasses des Netzteils vorbei. So geführte Kabel können den Luftstrom zum Netzteil versperren und eine Überhitzung des Netzteils verursachen.
  • Seite 42: Hinweise Zum Installieren Optionaler Scsi-Geräte

    Installationshinweise für Festplattenlaufwerke Hinweise zum Installieren optionaler SCSI-Geräte ✎ Wenn Sie Ultra-ATA- und SCSI-Festplattenlaufwerke im gleichen System kombinieren, ist das Ultra-ATA-Laufwerk das Startlaufwerk, wenn nicht die Startreihenfolge im F10-Setup geändert wird. Beim Austausch von Festplattenlaufwerken sollte das neue Laufwerk vom gleichen Typ wie das ersetzte sein. Wenn Sie die Ultra-ATA- Festplatte durch eine SCSI-Festplatte ersetzen, benötigen Sie ein Multimode-LVD-SCSI-Kabel-Optionskit (LVD = Low Voltage Differential).
  • Seite 43: Scsi-Controller

    ✎ Für Small Form Factor-Modelle wird nur ein Einzelgerätkabel unterstützt. Um weitere Informationen zur Installation optionaler SCSI-Geräte zu erhalten, lesen Sie in der Dokumentation des Geräte-Optionskits nach, oder wenden Sie sich an Ihren Compaq Partner bzw. Compaq Servicepartner. B–6 Hardware-Referenzhandbuch...
  • Seite 44: Verwenden Von Scsiselect Für Scsi-Geräte

    Ausführung von POST angezeigt wird. ■ Bei deaktivierten POST-Meldungen: Wenn der Bildschirm mit dem Compaq Logo angezeigt wird, drücken Sie zum Verlassen des Bildschirms auf eine beliebige Taste. Drücken Sie zum Aufrufen des Dienstprogramms SCSISelect unmittelbar nach...
  • Seite 45: Wählen Der Quiet Drive-Optionen

    Installationshinweise für Festplattenlaufwerke Wählen der Quiet Drive-Optionen ✎ Diese Funktion ist optional und auf Ihrem Computer möglicherweise nicht vorhanden. Wenn dieser Computer mit einem Quiet Drive-Laufwerk ausgestattet ist oder Sie nachträglich ein Quiet Drive-Laufwerk einbauen, können Sie für das Laufwerk den Betriebsmodus Quiet oder Performance (Standard) wählen.
  • Seite 46 Installationshinweise für Festplattenlaufwerke 5. Wählen Sie das Gerät aus der Geräteliste aus. Drücken Sie die Eingabetaste 6. Wählen Sie Quiet Drive > Quiet (Performance ist die Voreinstellung). ✎ Wenn die Option Quiet Drive nicht angezeigt wird, verfügt der Computer nicht über ein Quiet-Laufwerk. 7.
  • Seite 47: C Austauschen Der Batterie

    Fehlerbeseitigungs-Handbuch. Batterien und Akkus dürfen nicht mit dem gewöhnlichen Hausmüll entsorgt werden. Um sie der Wiederverwertung oder dem Sondermüll zuzuführen, nutzen Sie die öffentlichen Sammelstellen, oder setzen Sie sich bezüglich der Entsorgung mit einem Compaq Partner in Verbindung. Hardware-Referenzhandbuch C–1...
  • Seite 48 Austauschen der Batterie ACHTUNG: Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen. Bevor Sie diese Schritte durchführen, sollten Sie daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen. 1. Wenn Sie die Smart Cover-Sperre aktiviert haben, deaktivieren Sie diese mit Hilfe von Computer Setup, um den Smart Cover-Sensor zu deaktivieren.
  • Seite 49 Austauschen der Batterie Typ 1 a. Nehmen Sie die Batterie aus ihrer Halterung. Herausnehmen einer Knopfzelle (Typ 1) b. Setzen Sie die neue Batterie mit dem Pluspol nach oben in die Halterung ein. Die Batterie arretiert automatisch in der richtigen Position, wenn sie eingesetzt wird.
  • Seite 50 Austauschen der Batterie Typ 2 a. Um die Batterie aus deren Halterung zu lösen, drücken Sie die Metallklammer zurück, welche die Batterie an einer Seite hält. b. Nachdem sich die Batterie gelöst hat, nehmen Sie sie heraus. Herausnehmen einer Knopfzelle (Typ 2) C–4 Hardware-Referenzhandbuch...
  • Seite 51 6. Stecken Sie das Netzkabel in eine Steckdose, und schalten Sie den Computer ein. 7. Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe des Programms Compaq Computer Setup neu fest. Entsprechende Anleitungen finden Sie im Handbuch Computer Setup-Dienstprogramm (F10).
  • Seite 52: Anbringen Eines Sicherheitsschlosses

    Sicherheitsschloss Anbringen eines Sicherheitsschlosses Die unten und auf der folgenden Seite abgebildeten Sicherheitsschlösser können zur Sicherung des Microtower-Computers verwendet werden. Anbringen einer Kensington Diebstahlsicherung am Compaq Evo D300 Serie Desktop Hardware-Referenzhandbuch D–1...
  • Seite 53 Sicherheitsschloss Anbringen eines Vorhängeschlosses am Compaq Evo D300 Serie Desktop D–2 Hardware-Referenzhandbuch...
  • Seite 54: E Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von elektrostatischen Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden: ■...
  • Seite 55: Erdungsmethoden

    Verwenden Sie eine transportable Wartungsausrüstung mit antistatischer Arbeitsmatte. Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen Compaq Servicepartner. ✎ Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Compaq Servicepartner. E–2 Hardware-Referenzhandbuch...
  • Seite 56: F Allgemeine Pflegehinweise Und Versandvorbereitung

    Allgemeine Pflegehinweise und Versandvorbereitung Allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise bei der Pflege Ihres Computers und Monitors: ■ Sorgen Sie dafür, dass Ihr Computer auf einer stabilen und geraden Fläche steht. Lassen Sie auf der Rückseite des Computers und über dem Monitor ungefähr 7,5 cm (3 Zoll) Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist.
  • Seite 57: Vorsichtsmaßnahmen Für Cd-Rom-Laufwerke

    Allgemeine Pflegehinweise und Versandvorbereitung ■ Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen: ❏ Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch ab. Wenn Sie Reinigungsmittel verwenden, kann die Beschichtung entfärbt oder beschädigt werden.
  • Seite 58: Sicherheit

    Sicherheit Wenn Fremdkörper oder Flüssigkeiten in das CD-ROM-Laufwerk gelangen, ziehen Sie sofort den Netzstecker des Computers. Lassen Sie das Laufwerk in diesem Fall von einem Compaq Servicepartner prüfen. Vorbereitungen für den Versand Falls Sie den Computer versenden müssen, beachten Sie die folgenden Hinweise: 1.
  • Seite 59 Allgemeine Pflegehinweise und Versandvorbereitung 6. Unterbrechen Sie die Stromversorgung zu den Systemkomponenten und den angeschlossenen Peripheriegeräten. Trennen diese Geräte anschließend vom Computer. ✎ Vergewissern Sie sich, daß alle Platinen sicher und fest in ihren Steckplätzen sitzen, bevor Sie den Computer verschicken. 7.
  • Seite 60: Index

    Index Abnehmen Installation Seitliche Abdeckung des Computers 2–3 Laufwerke 2–11 2–14 Batterie Komponenten Austauschen C–1 Rückseite 1–3 Tastatur 1–4 Vorderseite 1–2 CD-R/RW-Laufwerk Komponenten auf der Vorderseite 1–2 Installation 2–9 CD-ROM-Laufwerk Installation 2–9 Laufwerkspositionen 2–10 Diskettenlaufwerk 2–10 Festplattenlaufwerk 2–10 Diskettenlaufwerk 1–2 Optische Laufwerke, Auswurftaste 1–2 CD-ROM-Laufwerke 2–10...
  • Seite 61 Index Stromversorgung Betriebsanzeige 1–2 Quiet Drive-Laufwerk B–8 Netzschalter 1–2 Rückseite, Komponenten 1–3 Tastatur 1–4 Anschluss 1–3 SCSI-Controller B–6 Technische Daten A–1 SCSI-Gerät Hinweise B–3 Ultra-ATA-Geräte B–1 SCSISelect, Dienstprogramm B–7 USB 1–2 Seitliche Abdeckung Abnehmen 2–4 Wiederanbringen 2–23 Vorbereitungen für den Versand F–1 Seitliche Abdeckung, Abnehmen 2–3 Vorrichtung für das Sicherheitsschloss D–1 Seriennummer, Position 1–7...
