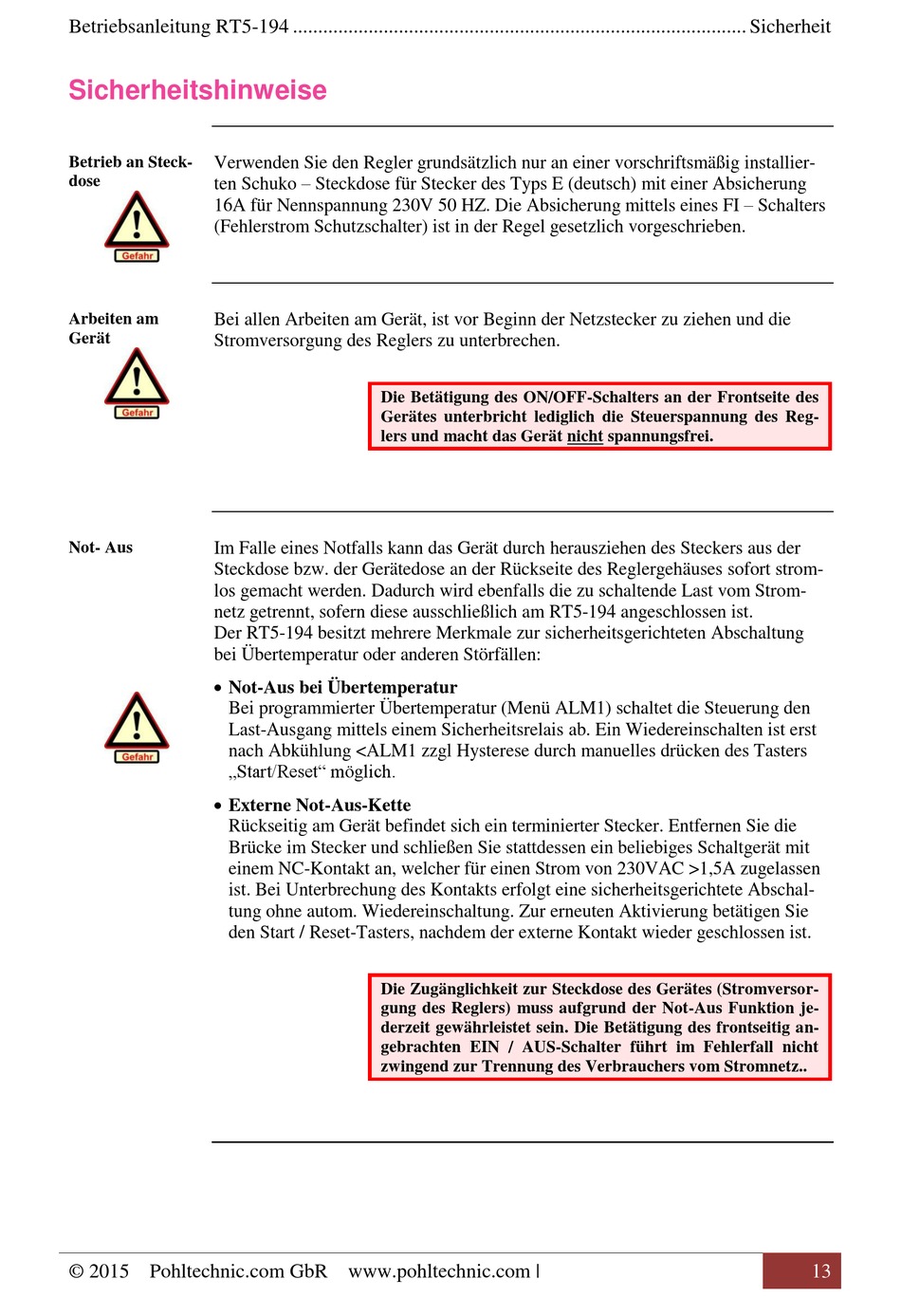

Betriebsanleitung RT5-194 .......................................................................................... Sicherheit
Sicherheitshinweise
Betrieb an Steck-
Verwenden Sie den Regler grundsätzlich nur an einer vorschriftsmäßig installier-
ten Schuko – Steckdose für Stecker des Typs E (deutsch) mit einer Absicherung
dose
16A für Nennspannung 230V 50 HZ. Die Absicherung mittels eines FI – Schalters
(Fehlerstrom Schutzschalter) ist in der Regel gesetzlich vorgeschrieben.
Arbeiten am
Bei allen Arbeiten am Gerät, ist vor Beginn der Netzstecker zu ziehen und die
Gerät
Stromversorgung des Reglers zu unterbrechen.
Not- Aus
Im Falle eines Notfalls kann das Gerät durch herausziehen des Steckers aus der
Steckdose bzw. der Gerätedose an der Rückseite des Reglergehäuses sofort strom-
los gemacht werden. Dadurch wird ebenfalls die zu schaltende Last vom Strom-
netz getrennt, sofern diese ausschließlich am RT5-194 angeschlossen ist.
Der RT5-194 besitzt mehrere Merkmale zur sicherheitsgerichteten Abschaltung
bei Übertemperatur oder anderen Störfällen:
Not-Aus bei Übertemperatur
Bei programmierter Übertemperatur (Menü ALM1) schaltet die Steuerung den
Last-Ausgang mittels einem Sicherheitsrelais ab. Ein Wiedereinschalten ist erst
nach Abkühlung <ALM1 zzgl Hysterese durch manuelles drücken des Tasters
„Start/Reset" möglich.
Externe Not-Aus-Kette
Rückseitig am Gerät befindet sich ein terminierter Stecker. Entfernen Sie die
Brücke im Stecker und schließen Sie stattdessen ein beliebiges Schaltgerät mit
einem NC-Kontakt an, welcher für einen Strom von 230VAC >1,5A zugelassen
ist. Bei Unterbrechung des Kontakts erfolgt eine sicherheitsgerichtete Abschal-
tung ohne autom. Wiedereinschaltung. Zur erneuten Aktivierung betätigen Sie
den Start / Reset-Tasters, nachdem der externe Kontakt wieder geschlossen ist.
© 2015 Pohltechnic.com GbR www.pohltechnic.com |
Die Betätigung des ON/OFF-Schalters an der Frontseite des
Gerätes unterbricht lediglich die Steuerspannung des Reg-
lers und macht das Gerät nicht spannungsfrei.
Die Zugänglichkeit zur Steckdose des Gerätes (Stromversor-
gung des Reglers) muss aufgrund der Not-Aus Funktion je-
derzeit gewährleistet sein. Die Betätigung des frontseitig an-
gebrachten EIN / AUS-Schalter führt im Fehlerfall nicht
zwingend zur Trennung des Verbrauchers vom Stromnetz..
13
