Btr.ESS3 R1/R2/A1
6.5.2.
ESS3 mit radialem Sensoranschluss
Der Einbau von Sensoren entspricht dem Einbau bei axialem Sensoranschluß

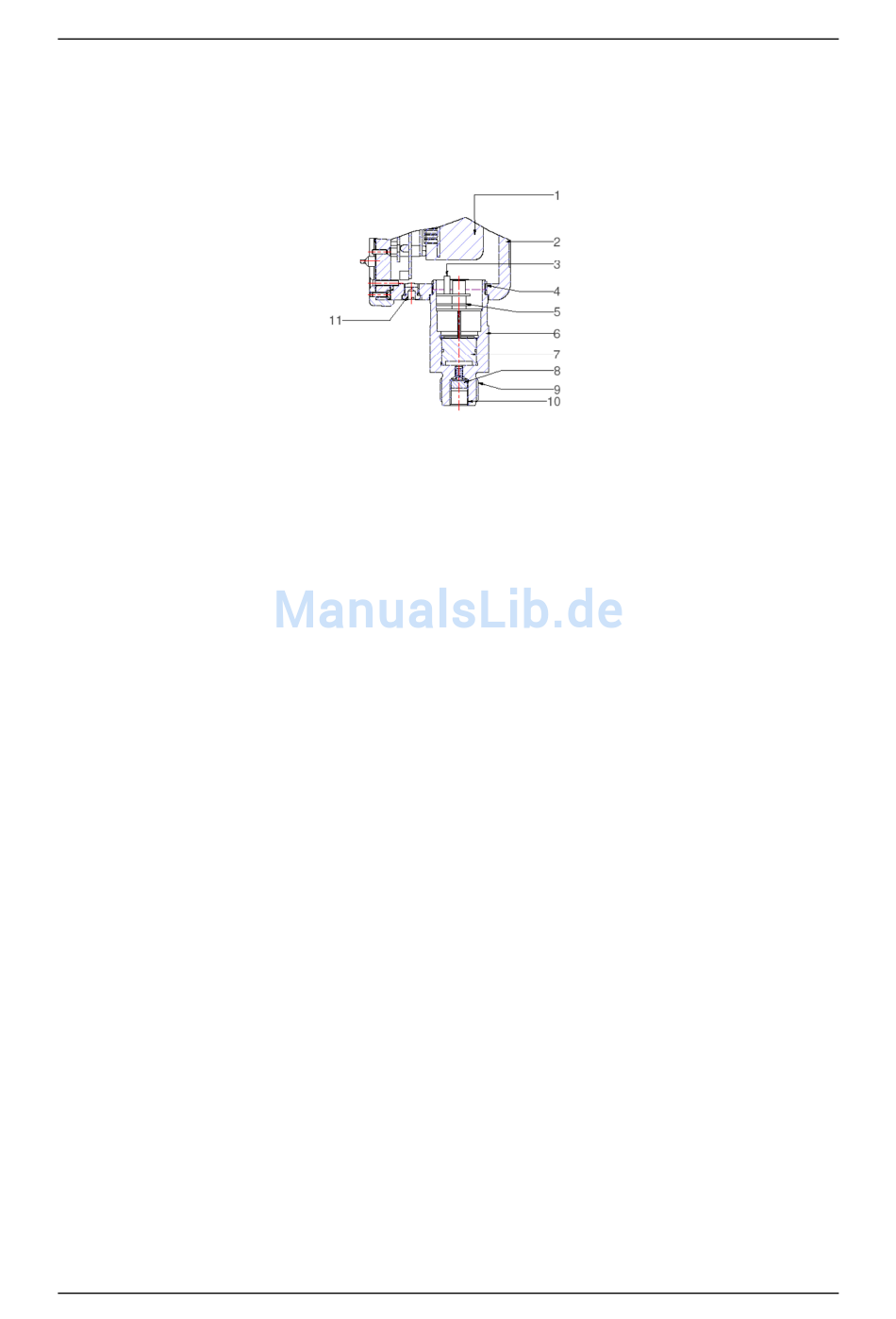

Abbildung 5: ESS3 Sensoreinheit bei radialem Anschluss
1
Li Batterie
3
Sensoranschluss
5
Sensordichtung
7
Sensor
9
G½" Außengewinde
11
Atmungsöffnung
28
2
ESS3 Gehäuse
4
Sensor Außengewinde
6
Sensorgehäuse
8
Schutzfilter
10
G1/8" Innengewinde
Wartung
Btr ESS3 R1R2A1 deutsch V2.06
