Btr.ESS3 R1/R2/A1
ESS3 A1 wird in den G½" Anschluss des Bajonettadapters eingedreht und durch
einen O-Ring abgedichtet. Es ist kein weiteres Werkzeug notwendig. Für
Hydrantenschlüssel mit größerem Außenvierkant oder nicht gebrochenen Kanten ist
ein Adapter von Außenvierkant auf Innenvierkant verfügbar. Art.Nr. 01301199997

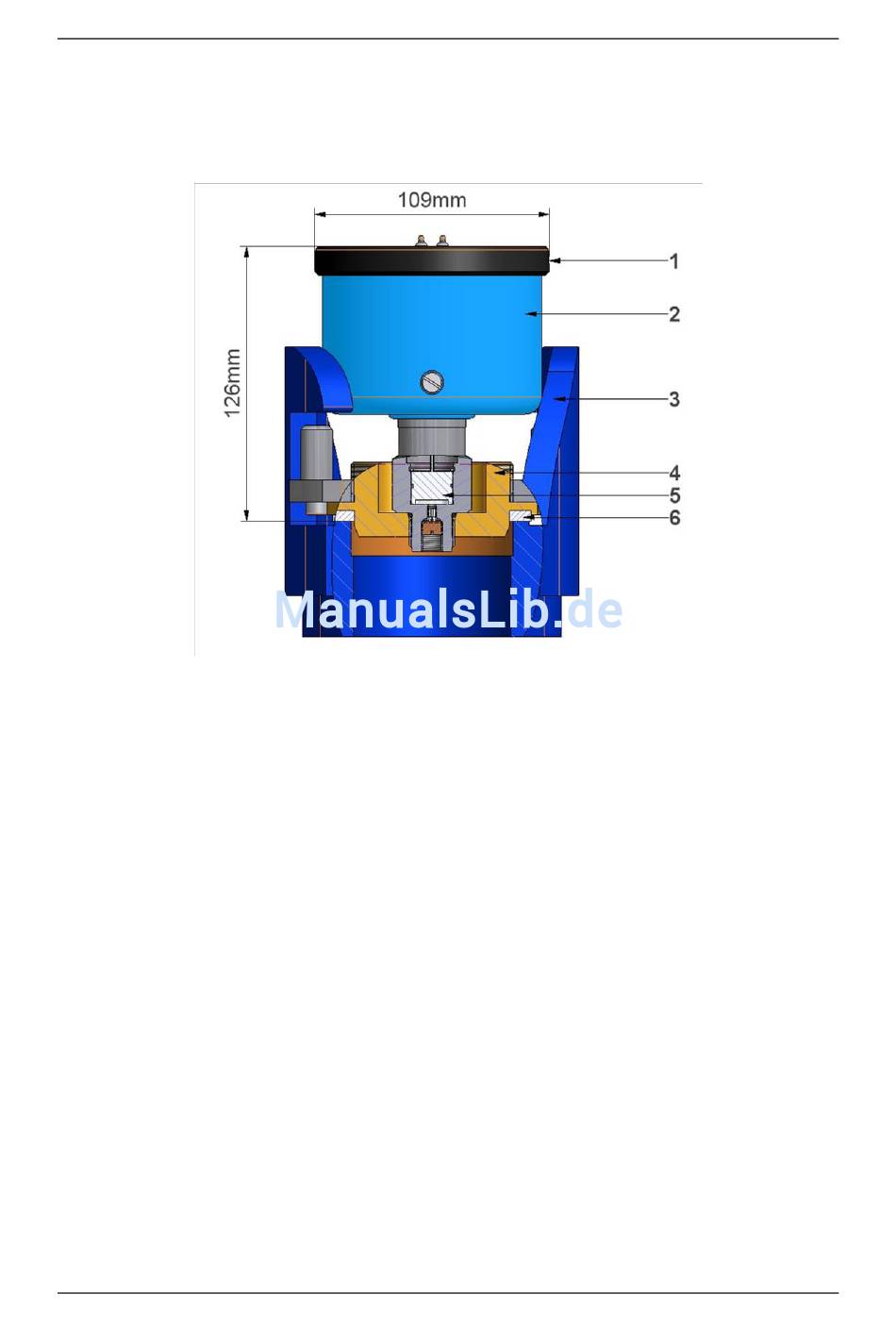

Bild Abbildung 7: ESS3 A1 mit Bajonettadapter und Unterflurhydrant
1
Haltering
3
Unterflurhydrant
5
Sensor
Der Bajonettadapter ist aus rostfreiem VA Stahl und Bronze. Auch längeres Stehen
unter Wasser schadet nicht.
Reicht der Abstand zwischen ESS3 und Abdeckkappe des Hydranten nicht aus, so
steht ein Bajonettadapter für tieferliegenden Einbau des ESS zur Verfügung. Art.Nr:
01301199993.
Soll der ESS3 an einen Überflurhydrant angeschlossen werden so stehen Storz-
Kupplungen (Typ B Art.Nr: 01301199978 bzw. Typ C Art.Nr. 01301199979) zur
Verfügung.
30
2
Alu Gehäuse
4
Adapterteil Bronze
6
Dichtung Hydrant
Messwertaufnehmer
Btr ESS3 R1R2A1 deutsch V2.06
