6.5.1.
ESS3 mit axialem Sensoranschluss
Sensoren für axialen (ESS3 A1) und radialen (ESS3 R1 / ESS3 R2)
Gehäuseanschluss unterscheiden sich nicht wesentlich. Nur die Gehäuseformen der
Auswerteeinheit sind unterschiedlich. Die Anschlüsse sind steckbar. Das VA -
Gehäuse des Sensors wird mit einem Dichtmittel in das Alu Gehäuse der
Bedieneinheit eingeschraubt. So ist sichergestellt, dass das Gewinde dicht ist und
wieder gelöst werden kann.
Ein Austausch des Sensors ist möglich.
Die Sensoren sollten nicht ständig getauscht werden. Der Tausch sollte auf
Messbereichswechsel oder Reparatur beschränkt werden.

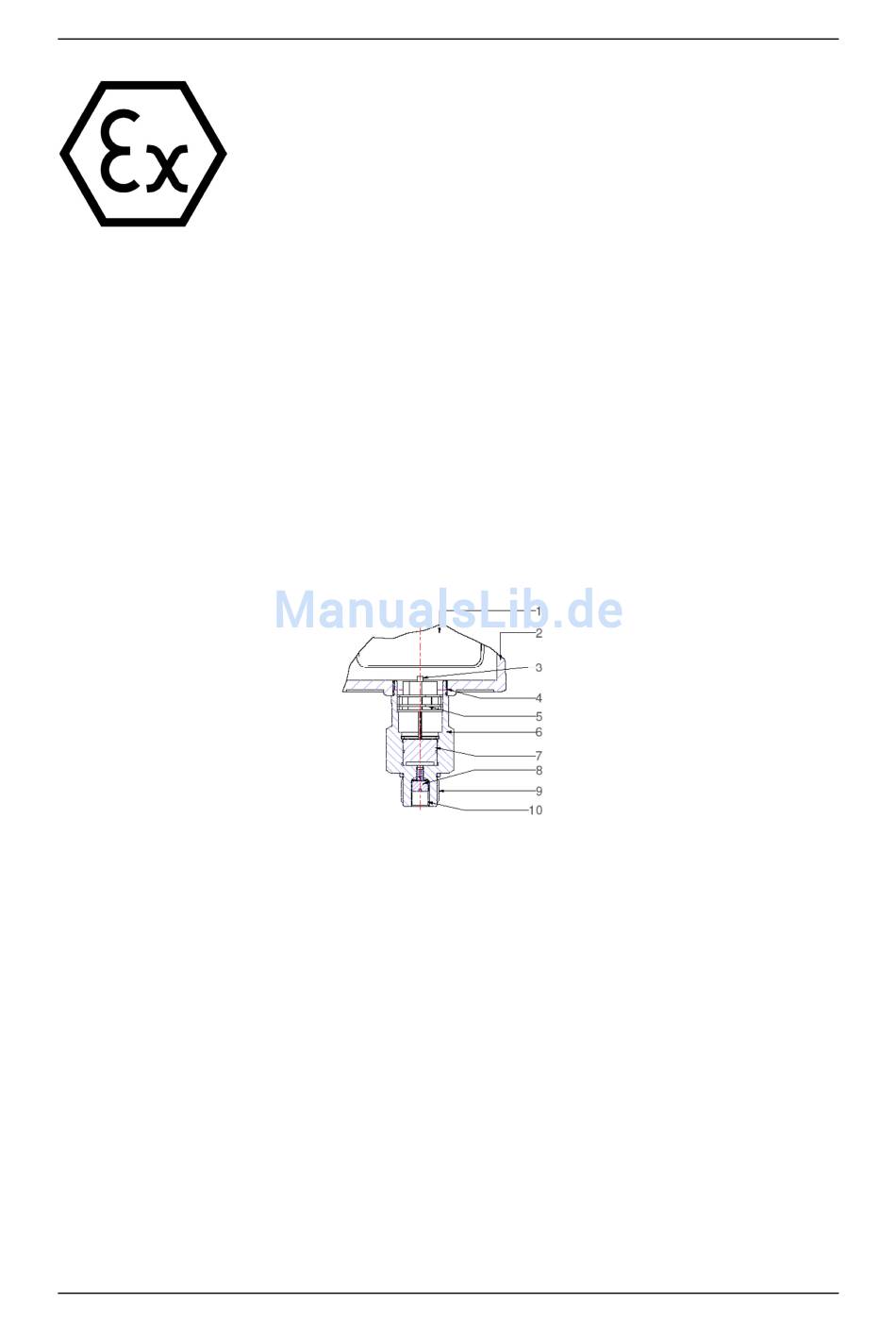

Abbildung 4: ESS3 Sensoreinheit bei axialem Anschluss
1
Li Batterie
3
Sensoranschluss
5
Sensordichtung
7
Sensor
9
½" Außengewinde
Btr ESS3 R1R2A1 deutsch V2.06
Achtung:
In ESS3 dürfen nur Sensoren eingebaut werden, die auf dem
Typenschild eine Ex-Kennzeichnung tragen.
Ansonsten geht der Ex-Schutz des gesamten ESS3 verloren.
2
ESS3 Gehäuse
4
Sensor Außengewinde
6
Sensorgehäuse
8
Schutzfilter
10
1/8" Innengewinde
Btr. ESS3 R1/R2/A1
