Füllstandmessung
Durchflussmessung an Mess-
rinnen oder Messwehren
4

Arbeitsweise und Systemaufbau

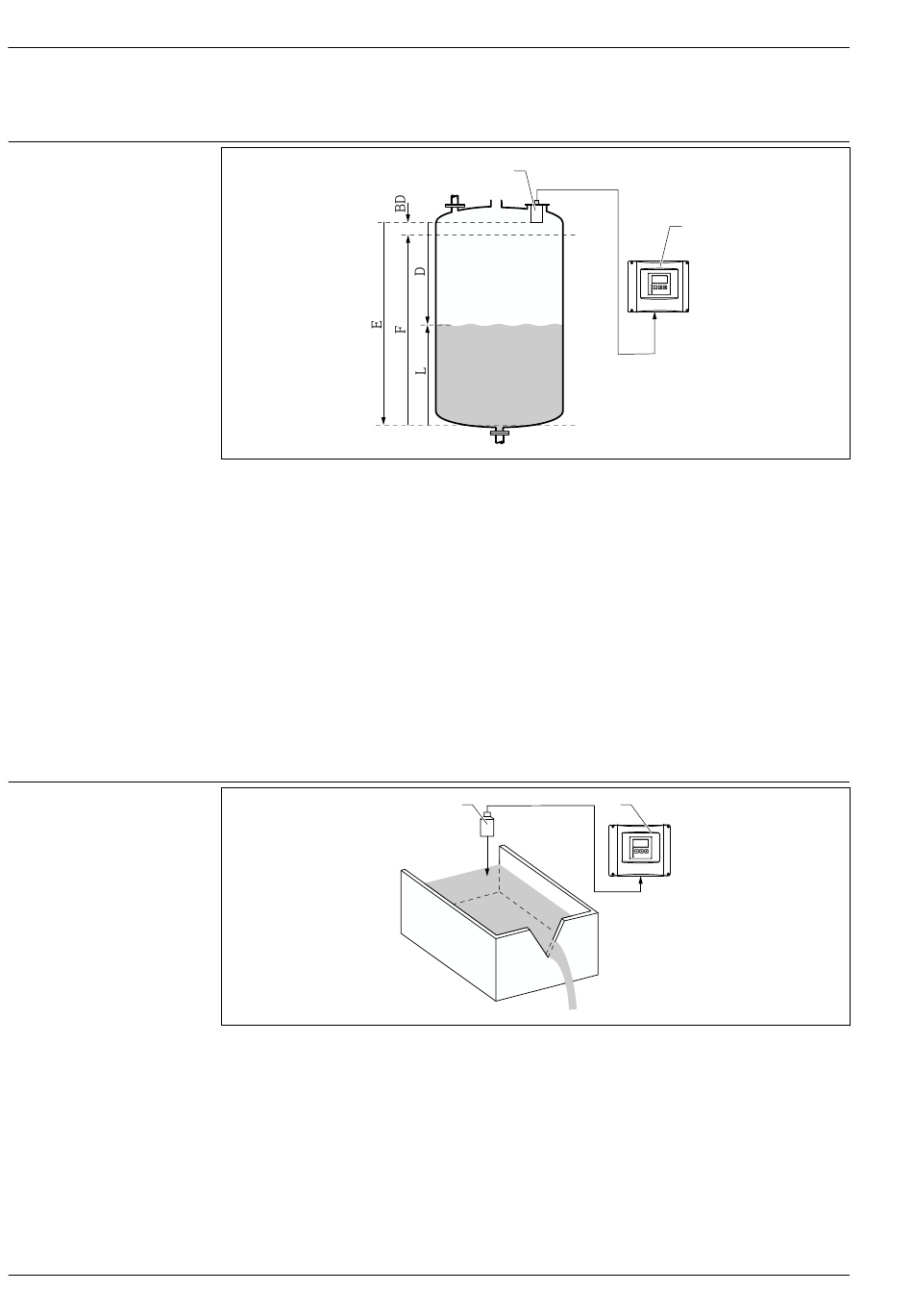

1 Sensor Prosonic S
2 Messumformer Prosonic S
BD Blockdistanz
D Abstand zwischen Referenzpunkt (Sensormembran) und Medienoberfläche
E Leerdistanz
F Messspanne
L Füllstand
Der Sensor sendet Ultraschallimpulse in Richtung der Medienoberfläche. Dort werden sie reflektiert
und anschließend vom Sensor wieder empfangen. Der Messumformer misst die Zeit t zwischen Sen-
den und Empfangen eines Impulses. Daraus berechnet er mit Hilfe der Schallgeschwindigkeit c die
Distanz D zwischen der Referenzpunkt (Sensormembran) und der Medienoberfläche:
D = c ⋅ t/2
Aus D ergibt sich der Füllstand L. Aus L ergibt sich mit einer Linearisierung das Volumen V oder die
Masse M.
1 Sensor Prosonic S
2 Messumformer Prosonic S
D Abstand zwischen Sensormembran und Flüssigkeitsoberfläche
Q Durchfluss
Der Sensor sendet Ultraschallimpulse in Richtung der Flüssigkeitsoberfläche. Dort werden sie reflek-
tiert und anschließend vom Sensor wieder empfangen. Der Messumformer misst die Zeit t zwischen
Senden und Empfangen eines Impulses. Daraus berechnet er mit Hilfe der Schallgeschwindigkeit c
die Distanz D zwischen der (Referenzpunkt) Sensormembran und der Flüssigkeitsoberfläche:
D = c ⋅ t/2
1
100%
0%
1 2
D
Q
Q
