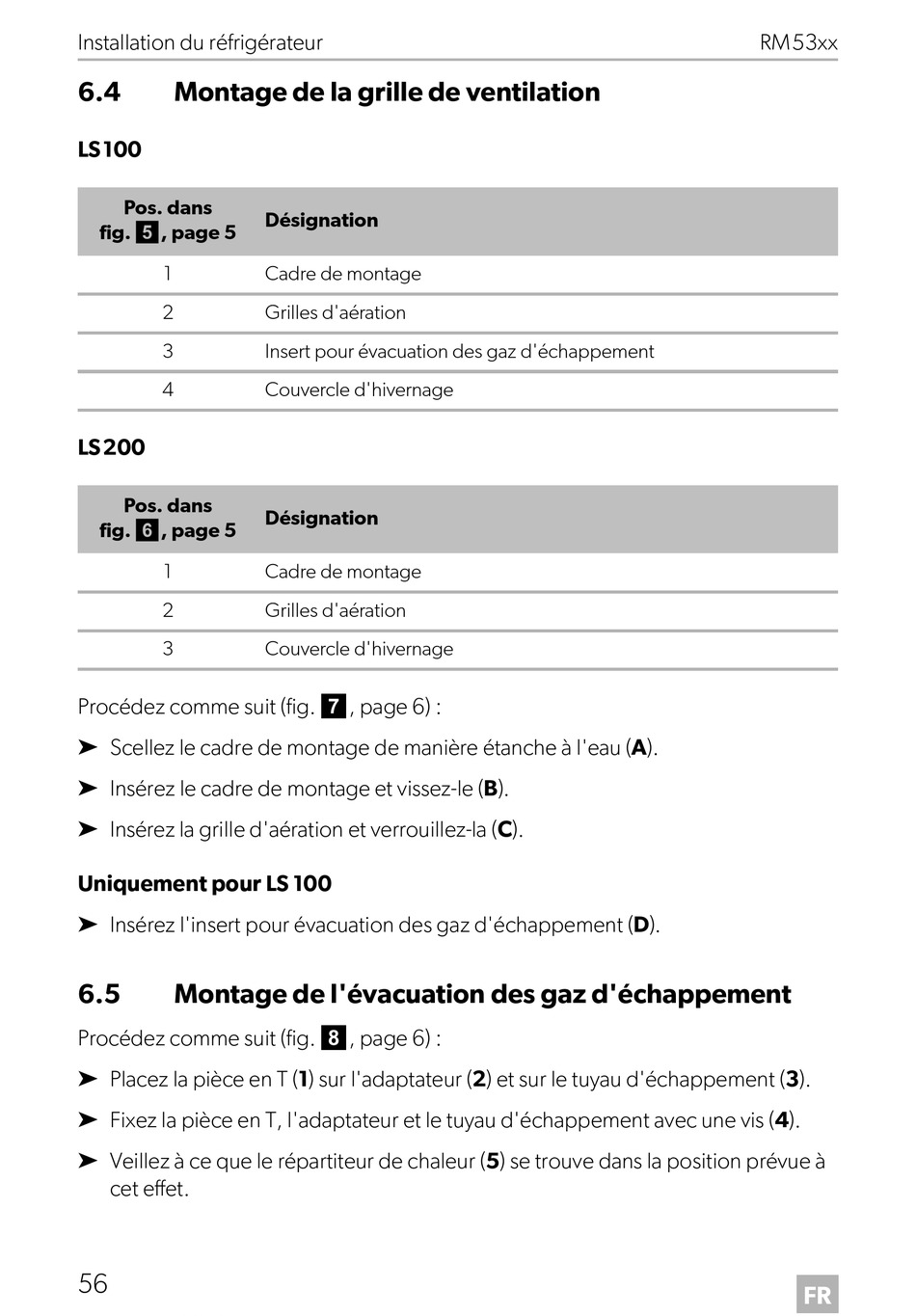

Installation du réfrigérateur
6.4 Montage de la grille de ventilation
LS100
Pos. dans
fig. 5, page 5
1
2
3
4
LS200
Pos. dans
fig. 6, page 5
1
2
3
Procédez comme suit (fig. 7, page 6) :
➤ Scellez le cadre de montage de manière étanche à l'eau (A).
➤ Insérez le cadre de montage et vissez-le (B).
➤ Insérez la grille d'aération et verrouillez-la (C).
Uniquement pour LS 100
➤ Insérez l'insert pour évacuation des gaz d'échappement (D).
6.5 Montage de l'évacuation des gaz d'échappement
Procédez comme suit (fig. 8, page 6) :
➤ Placez la pièce en T (1) sur l'adaptateur (2) et sur le tuyau d'échappement (3).
➤ Fixez la pièce en T, l'adaptateur et le tuyau d'échappement avec une vis (4).
➤ Veillez à ce que le répartiteur de chaleur (5) se trouve dans la position prévue à
cet effet.
56
Désignation
Cadre de montage
Grilles d'aération
Insert pour évacuation des gaz d'échappement
Couvercle d'hivernage
Désignation
Cadre de montage
Grilles d'aération
Couvercle d'hivernage
RM53xx
FR
