FOCUS
ra
No 2
FOCUS
Vg 2

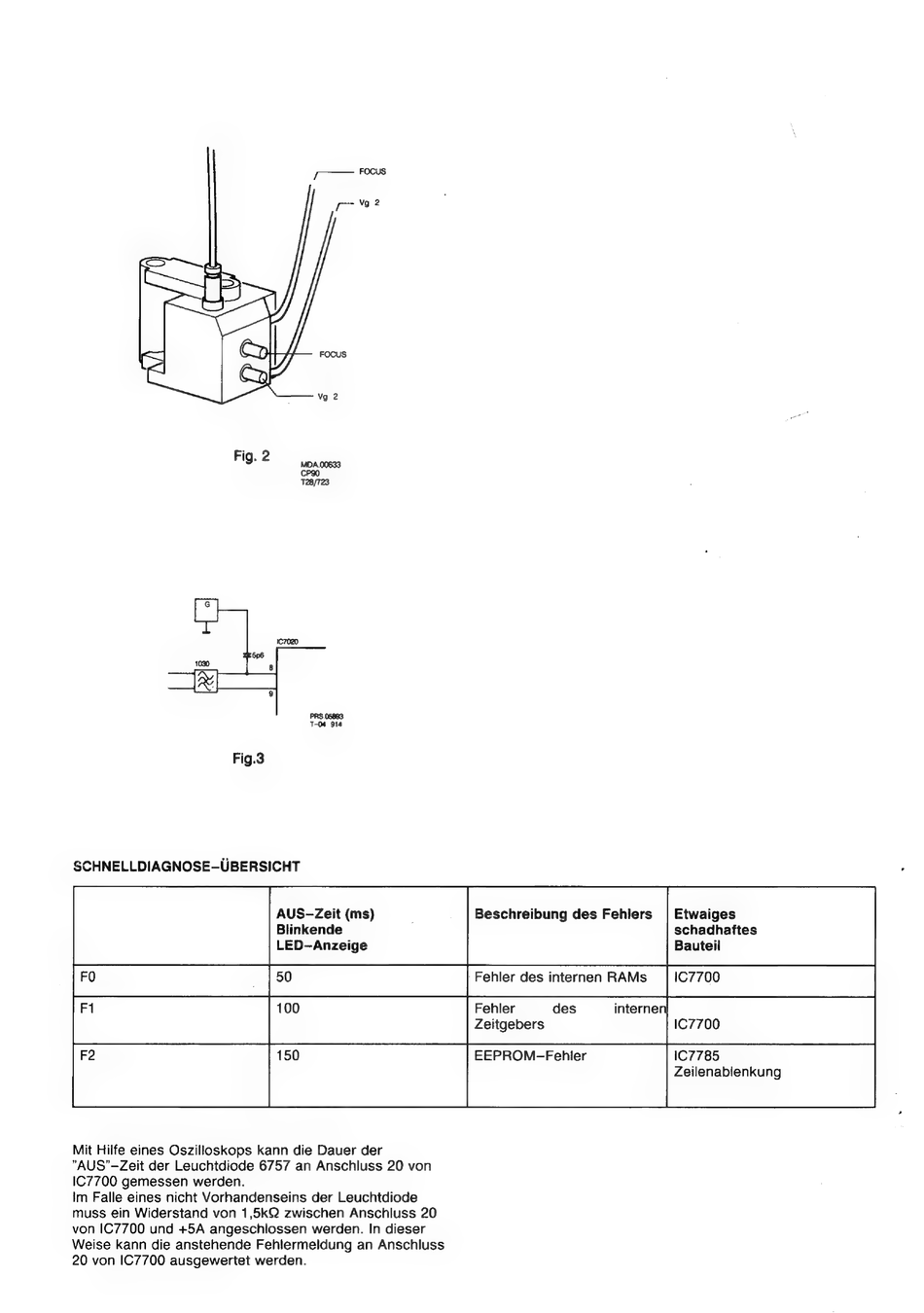

Fig. 2
MDA.00633
728/723
Fig.3
SCHNELLDIAGNOSE-UBERSICHT
AUS-Zeit (ms)
Blinkende
LED—Anzeige
Beschreibung des Fehlers
Etwaiges
schadhaftes
Bauteil
Fehler
internen
Palast.
1¢7700
i
-—_-}—
—
Mit Hilfe eines Oszilloskops kann die Dauer der
"AUS'-Zeit der Leuchtdiode 6757 an Anschluss 20 von
IC7700 gemessen werden.
Im Falle eines nicht Vorhandenseins der Leuchtdiode
muss ein Widerstand von 1,5kQ zwischen Anschluss 20
von IC7700 und +5A angeschlossen werden. In dieser
Weise kann die anstehende Fehlermeldung an Anschluss
20 von IC7700 ausgewertet werden.
IC7785
Zeilenablenkung
