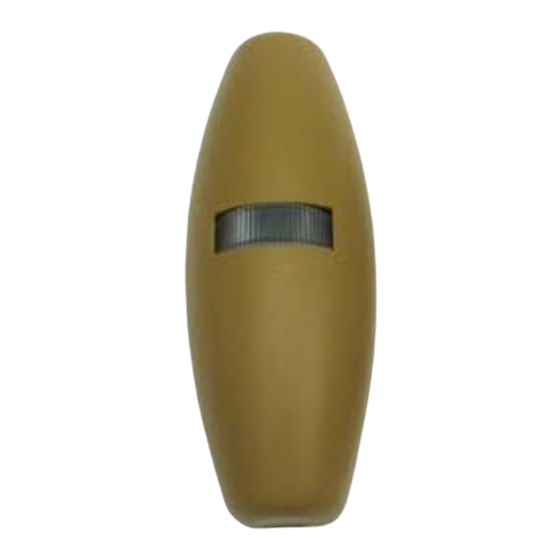

RELCO CORTO Kurzanleitung

CORTO
Varialuce elettronico da tavolo in classe II per:
- Lampade ad incandescenza o alogene 220-240V~
Caratteristiche generali
- Regolatore elettronico con comando rotativo;
- Grado di inquinamento 2;
- Indice di resistenza alle correnti superficiali (PTI175);
- Livello della prova del filo incandescente (interruttore di livello 1);
- Installazione passante sul filo (spezzafilo);
- Punto luminoso per l'individuazione al buio e segnalazione presenza tensione di rete (l'intensità
luminosa indica il livello di regolazione: intensità luminosa massima spento); L'utilizzo del dimmer con il
relativo segnalatore luminoso non funzionante deve essere considerato un uso improprio.
- Fusibile incorporato;
- Potenza 40-160 VA;
- Potenza lampada 40-160W
- Alimentazione 220-240V ~ 50/60Hz;
- Il dimmer è dotato di una regolazione di intensità che garantisce soltanto una disconnession di tipo
elettronico (ε)
Istruzioni d'uso
La regolazione avviene direttamente ruotando la manopola del regolatore. In prossimità del valore minimo di
regolazione il regolatore spegne automaticamente il carico.
Note
Non utilizzare con lampade già provviste di regolatore.
Il regolatore non è provvisto di dispositivo d'interruzione meccanica del circuito elettrico e non fornisce
quindi separazione galvanica.
In caso di guasto far controllare il fusibile da un elettricista qualificato e se necessario farlo sostituire con
uno dello stesso tipo T 0,8 A H 250V~.
Norme per l'installazione e l'esercizio
Il regolatore si collega passante sul filo utilizzando eventualmente quello di cui è provvisto la lampada. Aprire
l'involucro, chiuso a scatto, facendo ruotare un cacciavite dopo averlo posizionato nella scanalatura fra i due
gusci (Fig.1); cablare come da schema, avvitare i fermacavi (Fig. 2) verificando la tenuta meccanica dei cavi,
chiudere l'involucro a scatto. Il regolatore non deve essere sottoposto all'azione diretta delle fonti di calore.
La temperatura ambiente di riferimento è di 35° centigradi, ogni 5° in più ridurre del 20% la potenza di
targa.
L'installazione è da eseguirsi rispettando le norme CEI vigenti, seguendo scrupolosamente gli schemi di
collegamento, utilizzando cavo di tipo H03VV-F 2x0,75 mm
oppure cavo piatto H05VVH2-F (3,9x5,6 mm minimo) vedi Fig. 4. N.B. Come indicato in figura 2 utilizzare il
lato corretto del fermacavo a seconda del tipo di cavo da utilizzare.
Serrare accuratamente i morsetti. Ogni apparecchio è stato collaudato e L.C. Relco ne garantisce il funziona-
mento a condizione che siano rispettate le norme d'installazione sopra citate e i valori di targa.
Garanzia
24 mesi dalla data posta sull'apparecchio. La garanzia decade in caso di uso improprio, manomissione,
cancellazione della data o inserzione di fusibili non idonei o cortocircuitati.
Class II electronic table dimmer for:
- Incandescent or halogen lamps 220-240V~
General features
- Electronic light dimmer with rotary control;
- Pollution grade 2;
- Resistance index to superficial currents (PTI175);
- Incandescent wire test level (level 1 switch);
- Installation along wire;
- Light for locating it in the dark and signalling presence of power (the luminous intensity indicates the
regulation level: maximum luminous intensity means it is off). Using the dimmer while the relative luminous
signaller is not working is improper use.
- Fuse incorporated;
- Power 40-160 VA;
- Lamp power 40-160W
- Power supply 220-240V ~ 50/60Hz;
The dimmer is supplied with an intensity regulator which guarantees only electronic disconnection (ε)
-
Instructions for use
Regulation is carried out directly by turning the knob on the dimmer. The dimmer turns off as soon as it
reaches the minimum regulation value.
Notes
Do not use with lamps that already provided with a dimmer.
The dimmer is not supplied with a mechanical current interruption device and therefore does not supply
galvanic isolation.
If faulty, have a qualified electrician check the fuse and if necessary replace it with another of the same
type T 0,8 A H 250V~.
Installation and use
The dimmer is connected along the wire provided with the lamp. Open the snapped shut cover. Turn a
screwdriver after having positioned it in the slot between the two shells (Fig.1). Wire it as in the layout. Screw
the wire holders (Fig. 2) verifying the mechanical grip of the wires. Close the snap cover. Keep the dimmer
away from heat sources.
Reference room temperature is 35° C. Every additional 5° reduces power by 20%.
Installation must comply with CEI Standards in force, scrupulously following the connection layouts. Use a
2
H03VV-F 2 x 0.75 mm wire (Ø between 4.9 and 6.3mm) (see Fig. 4) or a H05VVH2-F flat wire (minimum
3.9 x 5.6 mm) (see Fig. 4).
N.B. Use the correct side of the wire holder depending on the type of wire used, as indicated in figure 2.
Tighten the terminals. Each device has been test inspected and L.C. Relco guarantees their functioning as
long as the above-mentioned installation standards and data plate values are respected.
Warranty
24 months from the date placed on the device. The warranty ends if there is improper use, tampering, cancel-
lation of the date or insertion of unsuitable or short-circuited fuses.
Variateur d'intensité lumineuse de table en classe II pour:
- Lampe à incandescence ou halogène 220-240V~
Caractéristiques générales
- Régulateur électronique universel avec commande rotative;
- Niveau de pollution 2;
- Indice de résistance aux courants superficiels (PTI175);
- Niveau de test au fil incandescent (interrupteur de niveau 1);
- Installation passante sur fil;
2 (Ø compreso tra 4,9 e 6,3mm) vedi Fig. 4,
- Point lumineux pour l'identification dans l'obscurité et signal présence tension de réseau (l'intensité
lumineuse indique le niveau de réglage : Intensité lumineuse maximum éteint); L'utilisation du dimmer
avec le voyant lumineux correspondant ne fonctionnant pas doit être considéré une utilisation impropre.
- Fusible incorporé;
- Puissance 40-160 VA;
- Puissance lampe 40-160W
- Alimentation 220-240V ~ 50/60Hz;
- Le dimmer est doté d'un régulateur d'intensité qui garantit uniquement une déconnexion de type
électronique (ε)
Mode d'emploi
Le réglage se produit directement en tournant le bouton du régulateur. A proximité de la valeur minimum de
réglage, le régulateur éteint automatiquement la charge.
Remarques
Ne pas utiliser avec des lampes déjà équipées de régulateur.
Le régulateur n'est pas doté de dispositif d'interruption mécanique du circuit électrique et il ne fournit donc
pas de séparation galvanique.
En cas de panne, faire contrôler le fusible par un électricien qualifié et si nécessaire, le remplacer par un du
même type T 0,8 A H 250V~.
Normes pour l'installation et le fonctionnement
Le régulateur se branche passant sur le fil en utilisant éventuellement celui dont est équipée la lampe. Ouvrir
le boîtier, fermé à déclenchement, en faisant un tournevis après l'avoir placé dans la fente entre les deux
enveloppes (Fig.1) ; câbler selon le schéma, visser les arrêtoirs (Fig.2) en vérifiant l'étanchéité mécanique
des câbles, fermer le boîtier à déclenchement. Le régulateur ne doit pas être soumis à l'action directe des
sources de chaleur.
La température ambiante de référence est de 35° centigrades, tous les 5° supplémentaires, réduire de 20%
la puissance de plaque.
L'installation doit être effectuée en respectant les normes CEI en vigueur, en suivant scrupuleusement les
schémas de branchement, en utilisant le câble de type H03VV-F 2x0,75 mm
voir Fig. 4, ou câble plat H05VVH2-F (3,9x5,6 mm minimum) voir Fig. 4.
N.B. Comme indiqué sur la figure 2 utiliser le bon côté de l'arrêtoir selon le type de câble à utiliser.
Serrer soigneusement les bornes. Chaque appareil a été testé et L. C. Relco en garantit le fonctionnement à
condition que les normes d'installation citées ci-dessus et les valeurs de plaque soient respectées.
Garantie
24 mois à compter de la date indiquée sur l'appareil. La garantie devient caduque en cas d'utilisation
impropre, de manipulation frauduleuse, d'effacement de la date ou d'insertion de fusibles non adaptés ou
court-circuités.
Elektronischer Tisch-Dimmer, Klasse II, für:
- Glüh- oder Halogenlampen für 220-240V~
Allgemeine Daten
- Universeller elektronischer Drehregler;
- Verschmutzungsgrad 2;
- Kriechstromfestigkeit (PTI175);
- Prüfniveau des Glühfadens (Niveauschalter 1);
- Am Kabel durchgehende Installation (Schnurschalter);
- Nachtlicht zur Erkennung im Dunkeln und Netzspannungsanzeige (die Leuchtstärke gibt die Reglerstufe
an: maximale Leuchtstärke = aus); der Gebrauch des Dimmers mit nicht funktionierender Leuchtanzeige
gilt als unsachgemäßer Gebrauch.
- Integrierte Sicherung;
- Leistung 40-160 VA;
- Lampenleistung 40-160W
- Stromversorgung 220-240V ~ 50/60Hz;
- Der Dimmer besitzt eine Stärkeregelung, die nur eine elektronische Trennung (ε) gewährleistet.
Bedienungsanleitung
Die Regelung erfolgt direkt durch Drehen des Reglerknopfes. In der Nähe des minimalen Einstellwerts schaltet
der Regler automatisch die Last ab.
Anmerkungen
Nicht mit Leuchten verwenden, die bereits einen Regler besitzen.
Der Regler besitzt keine Vorrichtung zur mechanischen Unterbrechung des Stromkreises und bietet daher
keine galvanische Trennung.
Bei Störungen Sicherung von einem qualifizierten Elektriker kontrollieren und wenn nötig austauschen lassen,
und zwar durch eine desselben Typs T 0,8 A H 250V~.
Installations- und Betriebsbestimmungen
Der Regler wird am Kabel eingebaut, ggf. kann dazu das vorhandene Kabel der Leuchte verwendet werden.
Gehäuse (mit Schnappverschluss) öffnen, dazu einen Schraubenzieher in die Nut zwischen den beiden Ge-
häuseteilen einsetzen und drehen (Abb. 1); gemäß Plan verdrahten, Kabelklemme (Abb. 2) anschrauben und
prüfen, ob die Kabel mechanisch fest sitzen, Schnappgehäuse schließen. Der Regler darf nicht der direkten
Einwirkung von Wärmequellen ausgesetzt sein.
Die Referenzraumtemperatur beträgt 35° Celsius, bei jedem Anstieg von 5° wird die Nennleistung um 20%
reduziert.
Die Installation muss gemäß geltenden IEC-Normen erfolgen, dabei sind die Anschlusspläne genauestens zu
beachten und Kabel vom Typ H03VV-F 2x0,75 mm
4, oder Flachkabel H05VVH2-F (mindestens 3,9x5,6 mm), siehe Abb. 4.
MERKE: Wie in Abbildung 2 angegeben je nach Typ des zu verwendenden Kabels die richtige Seite der
Kabelklemme verwenden.
Ziehen Sie die Klemmen sorgfältig fest. Jedes Gerät wurde geprüft, L. C. Relco garantiert dessen Funktions-
fähigkeit, unter der Bedingung, dass die oben genannten Installationsvorschriften und die Typenschilddaten
beachtet werden.
Garantie
24 Monate ab dem Datum auf der Leuchte. Die Garantie erlischt bei unsachgemäßem Gebrauch, eigen-
mächtigem Umbau, Löschung des Datums oder Einsatz ungeeigneter oder kurzgeschlossener Sicherun-
gen.
Regulador de luz electrónico de mesa de clase II para:
- Lámparas incandescentes o halógenas de 220-240 V~
Características generales
- Regulador electrónico universal con mando rotativo;
- Grado de contaminación 2;
- Índice de resistencia a las corrientes superficiales (PTI175);
- Nivel de la prueba del hilo incandescente (interruptor del nivel 1);
- Instalación pasante en el hilo (partidor de hilo);
- Punto luminoso para la identificación en la oscuridad y señalización de presencia de tensión de red (la
intensidad luminosa indica el nivel de regulación: intensidad luminosa máxima apagado); El uso del
82CORTO0 - Aprile 2017
2 (Ø compris entre 4,9 et 6,3mm)
2 zu verwenden (Ø zwischen 4,9 und 6,3 mm), siehe Abb.
