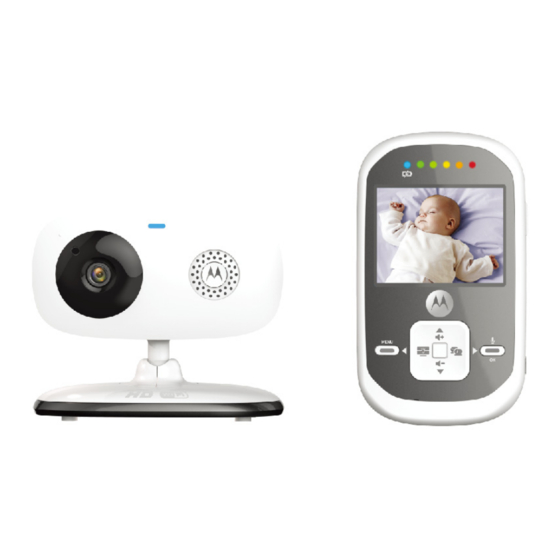

Bedienungsanleitung ® Digitaler Video-Babymonitor mit Wi-Fi -Funktion Modelle: MBP662CONNECT, MBP662CONNECT-2, MBP662CONNECT-3, MBP662CONNECT-4 Die in dieser Bedienungsanleitung beschriebenen Funktionen können jederzeit ohne Vorankündigung geändert werden.
Seite 2
Herzlichen Glückwunsch zu Ihrem Kauf dieses digitalen Video-Babyfons! Vielen Dank, dass Sie sich für ein Modell von Motorola entschieden haben. Mit diesem System können Sie nicht nur Ihr Baby im Zimmer nebenan, sondern auch Ihre älteren Kinder in ihrem Zimmer überwachen.
Das Elterngerät MENU Display (LCD-Anzeige) Netzbetriebsanzeige (blau) Nach-oben-Taste/Vol+ LED leuchtet blau, wenn das Im Kameramodus: Lautstärke Netzteil angeschlossen ist. erhöhen Betriebsanzeige (grün) Nach-unten-Taste/Vol- LED leuchtet grün, wenn die Im Kameramodus: Lautstärke Einheit eingeschaltet ist. verringern Geräuschpegelanzeige (grün, Nach-links-Taste/Video EIN/AUS orange, rot, rot) EIN/AUS-Taste Drücken Sie im Betrieb diese Taste, Drücken Sie diese Taste und...
Das Babygerät Betriebsanzeige (LED) Lautsprecher Mikrofon EIN/AUS-Schalter Lichtsensor Temperatursensor (Nachtsicht-Funktion) Micro-USB-Anschluss Kameralinse Pairing-Taste Infrarot-LEDs (Nachtsicht-Funktion) Wichtige Hinweise zur Verwendung des digitalen Video-Babyfons • Um Babygerät(e) und Elterngerät zusammen verwenden zu können, ist eine Funkverbindung zwischen den Einheiten erforderlich, wobei zu beachten ist, dass der Betrieb von der Umgebung abhängig ist.
Inhaltsverzeichnis 1. Sicherheitshinweise .................. 7 2. Erste Schritte ..................10 Babygerät an die Stromversorgung anschließen ........10 Akkusatz in das Elterngerät einsetzen ............. 10 Elterngerät an die Stromversorgung anschließen ........11 Verbindung zwischen den Einheiten herstellen ........13 3. Verwendung des digitalen Video-Babyfons .......... 14 Babygerät(e) aufstellen ................
1. Sicherheitshinweise ACHTUNG: Erstickungsgefahr: Kinder können sich in den Kabeln ERDROSSELN. Halten Sie dieses Kabel außer Reichweite von Kindern (mehr als 1 Meter entfernt). Verwenden Sie niemals Verlängerungskabel zusammen mit den Netzteilen. Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Netzteile. Sicherheitshinweise...
Wichtige Hinweise zur Verwendung • Positionieren Sie das Babygerät so, dass eine optimale Überwachung Ihres Babys in seinem Bett gegeben ist. • Platzieren Sie das Babygerät immer nur auf einer festen, ebenen Oberfläche (z. B. auf einer Kommode oder auch auf einem Tisch bzw. Regal), oder befestigen Sie die Einheit sicher an der Wand.
Seite 9
• Verwenden Sie nur das mitgelieferte Ladegerät und Netzteil. Verwenden Sie keine anderen Ladegeräte oder Netzteile, da dadurch das Gerät und der Akkusatz beschädigt werden können. • Verwenden Sie nur zugelassene Akkusätze. • Berühren Sie die Steckerkontakte nicht mit spitzen oder metallenen Gegenständen.
2. Erste Schritte Babygerät an die Stromversorgung anschließen Micro-USB-Stecker 1. Schließen Sie das Netzteil am Micro-USB-Anschluss an der Rückseite des Babygeräts (mit der Kamera) an, und stecken Sie es anschließend in eine Steckdose. HINWEIS Nur das im Lieferumfang enthaltene Netzteil (5 V DC, 1000 mA) mit dem Micro- USB-Stecker an das Babygerät anschließen.
Schlitz- bzw. Kreuzschlitzschraubendreher 1. Führen Sie die Steckverbindungen des wiederaufladbaren Akkusatzes in die Kontaktschlitze ein (siehe Abbildung), und setzen Sie den Akkusatz anschließend im Fach ein. 2. Bringen Sie die Abdeckung über dem Akkufach an. Ziehen Sie die Schraube anschließend mit einem geeigneten Schlitz- bzw. Kreuzschlitzschraubendreher vorsichtig im Uhrzeigersinn fest.
Seite 12
3. Haben Sie Eltern- und Babygerät eingeschaltet, wird das vom Babygerät eingefangene Bild auf dem Elterngerät angezeigt. 4. Wenn keine Verbindung besteht oder wenn die Entfernung zwischen den Einheiten zu groß ist, erlischt die Anzeige, nur das Symbol blinkt. Außerdem weist Sie ein Signalton alle neun Sekunden darauf hin. Verringern Sie in dem Fall einfach die Entfernung zwischen den Einheiten (bis die Verbindung wiederhergestellt wurde).
Verbindung zwischen den Einheiten herstellen Standardmäßig besteht werkseitig bereits eine Verbindung zwischen den Einheiten. Sie müssen also nur dann die Verbindung erneut herstellen, wenn das Babygerät die Verbindung mit dem Elterngerät verloren hat (oder wenn Sie ein weiteres Babygerät hinzufügen möchten). Gehen Sie wie folgt vor, wenn Sie die Verbindung wiederherstellen oder ein neues Babygerät hinzufügen möchten: 1.
3. Verwendung des digitalen Video- Babyfons Babygerät(e) aufstellen • Platzieren Sie die Einheit(en) auf einer geeigneten Oberfläche (z. B. auf einem Tisch), und richten Sie die Kamera auf den zu überwachenden Bereich. • Überprüfen Sie das auf dem Elterngerät angezeigte Bild, und passen Sie ggf. den Kamerawinkel an.
Temperaturanzeige beachten („HH ˚C“/„HH ˚F“ bzw. „LL ˚C/„LL ˚F“) Die vom Temperatursensor an der Rückseite des Babygeräts gemessene Raumtemperatur wird oben im Display angezeigt. Der Wert wird dann rot angezeigt, wenn eine Temperatur über 29 ºC bzw. 84 ºF oder eine Temperatur unter 14 ºC bzw.
4. Einstellungen (Elterngerät) Lautstärke einstellen 1. Drücken Sie die Taste bzw. , um die gewünschte Lautstärke einzustellen. wird angezeigt. Es stehen Ihnen insgesamt 5 Einstellungen von 1 bis 5 zur Verfügung. (Standardmäßig ist die Stufe 3 voreingestellt.) Helligkeit einstellen 1. Drücken Sie die Taste am Elterngerät.
Wecker stellen 1. Drücken Sie die Taste am Elterngerät. Die Menüleiste wird MENU angezeigt. 2. Drücken Sie die Taste bzw. , um auszuwählen. < > 3. Wählen Sie mit der Taste bzw. die Weckzeit aus. Verfügbare Optionen sind 6H, 4H oder 2H. Standardmäßig ist diese Funktion deaktiviert ( 4.
< > 3. Wählen Sie mit der Taste bzw. die Funktion aus, und drücken Sie -Taste. < 4. Kamera wird angezeigt. Wählen Sie mit der Taste bzw. > die gewünschte Kamera aus. Drücken Sie anschließend die -Taste, um das von dieser Kamera eingefangene Bild anzuzeigen. TIPP So zeigen Sie ein Kamerabild schneller an: Drücken Sie direkt wiederholt die Taste...
TIPP So zeigen Sie ein Kamerabild schneller an: Drücken Sie direkt wiederholt die Taste , um Kamera bzw. die Funktion auszuwählen. (Dann müssen Sie nicht mehr den „Umweg“ über das Menü gehen.) Temperatureinheit einstellen 1. Drücken Sie die Taste am Elterngerät. Die Menüleiste wird MENU angezeigt.
Erste Schritte – Geräte verbinden Übersicht Lokaler Zugriff WLAN-Router MBP662CONNECT- auf die Kamera Fernzugriff auf die Kamera Kamera mit kompatiblem Gerät Hubble Service Wenn versucht wird, auf die Kamera zuzugreifen, authentifiziert der Hubble- Server die Identität des Benutzers, bevor ihm der Zugriff auf die Kamera erlaubt wird.
Wenn Sie einen Signalton hören, ist die Einheit zur Einrichtung bereit. 5.3.2 „Hubble for Motorola Monitors“ herunterladen • Suchen Sie im Google Play™ Store nach der App „Hubble for Motorola Monitors“. • Laden Sie die App vom Google Play™ Store herunter, und installieren Sie sie auf Ihrem Android™-Gerät.
Hinweis Wenn Sie bereits über ein „Hubble for Motorola Monitors“-Konto verfügen, wählen Sie „Already have an Account?“ (Haben Sie bereits ein Konto?) aus, um zum nächsten Schritt zu gelangen. 5.3.4 Kamera-Einheit zum Konto hinzufügen • Tippen Sie auf das Plus-Zeichen in der oberen rechten Ecke.
Seite 24
• Die folgende Setup-Anweisung wird auf dem Display angezeigt. Siehe Abbildung A3: • Schließen Sie ggf. die Kamera-Einheit an die Stromversorgung an, und schalten Sie sie ein. Warten Sie anschließend ein paar Minuten, bis der Startvorgang abgeschlossen ist. • Tippen Sie auf Continue (Weiter), sobald die LED blinkt. •...
Seite 25
• Tippen Sie auf Continue (Weiter). • Die App sucht und verbindet die Kamera automatisch. (Siehe A5 und A6.) • Die LED an der Kamera-Einheit blinkt abwechselnd blau und rot. ® • Wählen Sie Ihr Wi-Fi -Netzwerk aus, geben Sie Ihr Netzwerkkennwort ein, und tippen Sie anschließend auf Connect (Verbinden).
Seite 26
• Wenn die Verbindung nicht hergestellt wurde, tippen Sie einfach auf Retry (Erneut versuchen), und wiederholen Sie die Schritte ab 5.3.4. • Tippen Sie auf View Camera, um das Kamerabild anzuzeigen. (Die LED an der Kamera-Einheit blinkt abwechselnd rot und blau.) Wi-Fi®-Internet-Anzeige...
Wenn Sie einen Signalton hören, ist die Einheit zur Einrichtung bereit. 5.4.2 „Hubble for Motorola Monitors“ herunterladen • Suchen Sie im App Store nach der App „Hubble for Motorola Monitors“. ® ® • Laden Sie die App herunter, und installieren Sie sie auf Ihrem iPhone bzw.
Seite 28
Hinweis Wenn Sie bereits über ein „Hubble for Motorola Monitors“-Konto verfügen, wählen Sie „Already have an account?“ (Haben Sie bereits ein Konto?) aus, um zum nächsten Schritt zu gelangen (siehe Abbildung i1). 5.4.4 Kamera-Einheit zum Konto hinzufügen • Tippen Sie auf das Plus-Zeichen in der oberen rechten Ecke.
Seite 29
• Tippen Sie auf Settings (Einstellungen), und aktivieren Sie die Bluetooth-Funktion ® ® auf Ihrem iPhone bzw. iPad . Siehe Abbildung i4 und i5: • Drücken Sie die HOME-Taste, um zum Home-Bildschirm mit den Apps zurückzukehren. Tippen Sie anschließend auf „Hubble for Motorola Monitors“. Wi-Fi®-Internet-Anzeige...
Seite 30
• Die folgende Setup-Anweisung wird auf dem Display angezeigt. (Siehe Abbildung i6.) Bei bereits aktivierter Bluetooth-Funktion gelangen Sie automatisch hierher. • Warten Sie anschließend ein paar Minuten, bis der Startvorgang abgeschlossen ist. Tippen Sie auf Continue (Weiter), sobald die LED blinkt. •...
Seite 31
• Vergeben Sie eine eindeutige Bezeichnung für die Kamera-Einheit, und tippen Sie dann auf Continue (Weiter). (Siehe i9 und i10.) ® • Die Kamera-Einheit sucht nun nach verfügbaren Wi-Fi -Netzwerken (Abb. i11) und zeigt diese anschließend in einer Liste an. Siehe Abbildung i12: ®...
Seite 32
® • Geben Sie das Kennwort für IhrWi-Fi -Netzwerk ein. Tippen Sie dann auf Done (Fertig). (Siehe i14.) ® • Die Kamera benötigt ein paar Minuten, um sich mit dem Wi-Fi -Netzwerk zu verbinden und den Verbindungsstatus anzuzeigen. (Siehe i15 und i16.) •...
® • Führen Sie anschließend die „Hubble“-App auf Ihrem Android - bzw. iOS Gerät aus. 5.5.2 Funktionen der „Hubble for Motorola Monitors“-App • Tippen Sie auf Cameras , um Ihre Liste an Menu (Menü) Kamera-Einheiten aufzurufen. • Tippen Sie auf Event Log (Ereignisliste), um auf die Liste mit bewegungs- bzw.
Seite 34
• Nehmen Sie ein Foto auf, oder zeichnen Sie ein Photo/Video (Foto/Video) Video mit Ihrer Kamera auf. • Tippen Sie auf das Video-Symbol , um die Funktion zu aktivieren. Drücken Sie anschließend auf den roten Aufnahme-Punkt , um die Aufzeichnung zu starten, und lassen Sie ihn los, um die Aufzeichnung zu beenden.
Seite 35
Tippen Sie auf dieses Symbol, um den Speaker Lautsprecher ein- bzw. auszuschalten. (Lautsprecher) Verwenden Sie die Scroll-Leiste auf der rechten Zoom Seite, um die Anzeige zu verkleinern bzw. zu vergrößern. Sie können dafür auch den gewohnten Zwei- Finger-Zoom verwenden. Voraussetzung hierfür ist aber, dass von Ihrem Gerät die Multi-Touch-Technologie unterstützt wird.
Seite 36
Camera Setting Zum Ändern der Einstellungen tippen Sie einfach (Einstellungen) auf das Symbol Settings. • Tippen Sie auf Details zum Zugriff auf: „Camera Name“ (Kamerabezeichnung), „Cloud Subscription“ (Cloud-Abo), „Change Image“ (Bild ändern), „Timezone“ (Zeitzone), „Camera Model“ (Kameramodell), „Firmware Version“ und „Delete All Events“ (Alle Ereignisse löschen).
Betrieb mit PC/Notebook • Gehen Sie zu https://app.hubbleconnected.com/#login. • Geben Sie Ihren Benutzernamen und Ihr Passwort ein und klicken Sie auf „Login“, wenn Sie bereits ein Konto erstellt haben. ® ® • Tippen Sie an Ihrem Android™-Gerät oder iPhone /iPad auf die Liste der abgestimmten Kameras in Ihrem Konto und die Kamera wird angezeigt.
6. Entsorgung des Geräts (Umwelt) Am Ende des Produktlebenszyklus dürfen Sie dieses Gerät nicht mit dem normalen Hausmüll entsorgen. Bringen Sie dieses Produkt für das Recycling der elektrischen und elektronischen Bauteile zu einer Sammelstelle. Dies wird durch das Symbol auf dem Produkt, in der Bedienungsanleitung und/oder auf der Verpackung angegeben.
7. Reinigung Reinigen Sie das digitale Video-Babyfon mit einem leicht angefeuchteten oder antistatischen Tuch. Keine Reinigungs- oder Scheuermittel verwenden! Reinigung und Pflege • Verwenden Sie zur Reinigung des digitalen Video-Babyfons niemals Verdünner oder andere chemische bzw. Lösungsmittel. Dies kann dauerhafte Schäden am Produkt verursachen (die nicht von der Garantie gedeckt sind).
8. Hilfe Display Keine Anzeige? • Versuchen Sie, den Batteriesatz aufzuladen oder auszutauschen. • Setzen Sie die Geräte zurück. Nehmen Sie den Batteriesatz aus dem Elterngerät und trennen Sie beide Geräte vom Strom. Schließen Sie sie dann wieder an. • Ist das Gerät eingeschaltet? Halten Sie die EIN/AUS-Taste am Elterngerät gedrückt, um das Gerät einzuschalten.
Interferenz Störsignale durch Rauschen an Ihrem Elterngerät • Ihr Baby- und Elterngerät stehen möglicherweise zu nah beieinander. Stellen Sie sie weiter auseinander. • Achten Sie auf einen Abstand von mindestens 1 bis 2 m zwischen den zwei Geräten, um eine Rückkopplung zu vermeiden. •...
Wenn Sie Ihr Passwort vergessen haben Wenn Sie Ihr Passwort nicht mehr wissen, tippen Sie auf „Forgot password“ und geben Sie Ihre E-Mail-Adresse an. Es wird umgehend ein neues Passwort an Ihre E-Mail-Adresse gesendet. ® Fehlerbehebung für Wi-Fi -Internet-Anzeige Kategorie Problem- Lösung beschreibung/Fehler...
Seite 43
Verbindungs- Ich erhalte die 1. Bitte versuchen Sie es in einigen Minuten erneut. Es könnte ein probleme Meldung: „We are Problem mit Ihrer having problems Internetverbindung vorliegen. accessing your 2. Falls das Problem weiterhin camera. This could be besteht, starten Sie Ihre Kamera due to lack of internet erneut, um zu prüfen, ob dies das connection.
Seite 44
Einrichten Während ich eine neue Wenn Sie versuchen, eine Kamera Kamera zu meinem hinzuzufügen, die bereits vorher zu Konto hinzufüge, kann Ihrem Konto oder einem anderen ich keine Kameras zum Konto hinzugefügt wurde, müssen die Hinzufügen finden. Kamera zuerst zurücksetzen. Halten Sie dazu die Taste PAIR unten an der Kamera 5 Sekunden lang gedrückt.
Seite 45
Verbindungs- Ich kann auf meine Bitte prüfen Sie, ob sich die Kamera ® probleme Kamera nicht innerhalb der Wi-Fi -Reichweite zugreifen. befindet. Wenn die LED an Ihrer Kamera langsam blinkt, versuchen Sie, die Kamera näher zum Router zu ® stellen, um ein besseres Wi-Fi -Signal zu erhalten, und versuchen Sie es erneut.
Seite 46
Kamera Wenn ich versuche, Bitte aktualisieren Sie Ihre Firmware. die Kamera Dies dauert ca. 5 Minuten. Wir anzuzeigen, erhalte ich veröffentlichen von Zeit zu Zeit die Aufforderung, ein Upgrades, um die Kamerafunktionen Firmware-Upgrade der zu verbessern. Kamera durchzuführen. Was soll ich tun? Allgemein Welche Plattformen Mindestanforderung:...
Seite 47
Android™- und - Öffnen Sie den Google Play Store iOS-Geräte herunter? auf Ihrem Android™-Gerät - Wählen Sie „Suche“ - Geben Sie „Hubble for Motorola Monitors“ ein - In den Ergebnissen wird die Hubble App angezeigt - Installieren Sie sie iOS-Gerät:...
Seite 48
Einrichten Wenn das Video Sie müssen die automatische stoppt, versucht die Sperrfunktion Ihres intelligenten Anwendung, sich Geräts ausschalten, um einen erneut zu verbinden. kontinuierlichen Video/Audio-Feed Dies führt zu sicherzustellen. fehlendem Ton und einem unterbrochenen Bild. Funktionen Wie viele Benutzer Wenn Sie lokal darauf zugreifen, können gleichzeitig auf werden zwei oder mehr Benutzer die Kamera zugreifen?
Wenn Sie einen Ersatz-Batteriesatz bestellen möchten, wenden Sie sich an den Kundendienst. Eingeschränkte Garantie für Konsumgüter und Zubehör („Garantie“) Vielen Dank, dass Sie dieses Produkt der Marke Motorola gekauft haben, das von Binatone Electronics International LTD („BINATONE“) unter Lizenz gefertigt wird. Was deckt diese Garantie ab? Vorbehaltlich der unten angegebenen Ausschlüsse garantiert BINATONE, dass...
Seite 50
AUSDRÜCKLICHEN EINGESCHRÄNKTEN GARANTIE ERFOLGEN, DER AUSSCHLIESSLICHE RECHTSBEHELF DES VERBAUCHERS UND ES WERDEN DADURCH ALLE ANDEREN GARANTIEN, OB AUSDRÜCKLICH ODER STILLSCHWEIGEND, ERSETZT. MOTOROLA ODER BINATONE ÜBERNEHMEN IN KEINEM FALL EINE HAFTUNG, WEDER AUFGRUND EINES VERTRAGS ODER WEGEN UNERLAUBTER HANDLUNG (EINSCHLIESSLICH FAHRLÄSSIGKEIT), FÜR SCHÄDEN, DIE DEN KAUFPREIS DES PRODUKTS ODER ZUBEHÖRS ÜBERSTEIGEN, ODER FÜR INDIREKTE, BESONDERE,...
Seite 51
Zubehörteile für gewerbliche Zwecke oder unsachgemäße Verwendung oder Aussetzen des Produkts oder der Zubehörteile anormaler Bedingungen, oder (d) andere Handlungen, die nicht der Fehler von MOTOROLA oder BINATONE sind, sind von der Garantie ausgeschlossen. Verwendung von Produkten und Zubehörteilen, die nicht von Motorola stammen.
Seite 52
Datumsschildern, die entfernt, geändert oder unleserlich gemacht wurden, (b) gebrochenen Siegeln oder solchen, die Zeichen von Manipulation aufweisen, (c) nicht übereinstimmenden Platinenseriennummern, oder (d) nicht konformen oder nicht von Motorola stammenden Gehäusen oder Teilen sind von der Garantie ausgeschlossen. Kommunikationsdienste. Defekte, Schäden oder der Ausfall von Produkten oder Zubehörteilen aufgrund von Kommunikationsdiensten oder -signalen, die...
Seite 53
We the manufacturer / Importer : Binatone Telecom Plc 1 Apsley Way London NW2 7HF, United Kingdom. Declare under our sole responsibility that the following product Digital Video Baby Monitor Type of equipment: MBP662CONNECT, MBP662CONNECT-2, Model Name: MBP662CONNECT-3, MBP662CONNECT-4 China Country of Origin: Motorola Brand: complies with the essential protection requirements of R&TTE Directive 1999/5/EC on the...
10. Technische Daten BABY-EINHEIT (KAMERA) Frequenzbereich 2,4 bis 2,48 GHz Bildsensor Farb-CMOS, 1 Megapixel Kamera f = 2,5 mm, 1:2,4 Infrarot (IR)-LEDs Netzteil (Adapter) Ten Pao International Ltd. S005ANV0500100 Eingang: 100–240 VAC, 50/60 Hz, 300 mA Ausgang: 5,0 VDC, 1000 mA WARNUNG Nur das im Lieferumfang enthaltene Netzteil verwenden!
ELTERN-EINHEIT Frequenzbereich 2,4 bis 2,48 GHz Display Diagonale 2,4 Zoll Display-Farben 16 Millionen (Farb-LCD) Helligkeit 8 Einstellungen Lautstärke 8 Einstellungen Netzteil (Adapter) Ten Pao International Ltd. S003GV050060 Eingang: 100–240 VAC, 50/60 Hz, 150 mA Ausgang: 5,0 VDC, 600 mA WARNUNG Nur das im Lieferumfang enthaltene Netzteil verwenden! BZW.
Seite 56
Gefertigt, vertrieben oder verkauft durch Binatone Electronics International LTD., dem offiziellen Lizenznehmer für dieses Produkte. MOTOROLA und das Stylized M Logo sind Marken oder eingetragene Marken von Motorola Trademark Holdings, LLC und werden unter Lizenz verwendet. Das Apple-Logo und Safari sind Marken von Apple Inc., eingetragen in den USA und in anderen Ländern.
