ifm E80390 Montageanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ifm E80390
Inhaltszusammenfassung für ifm E80390

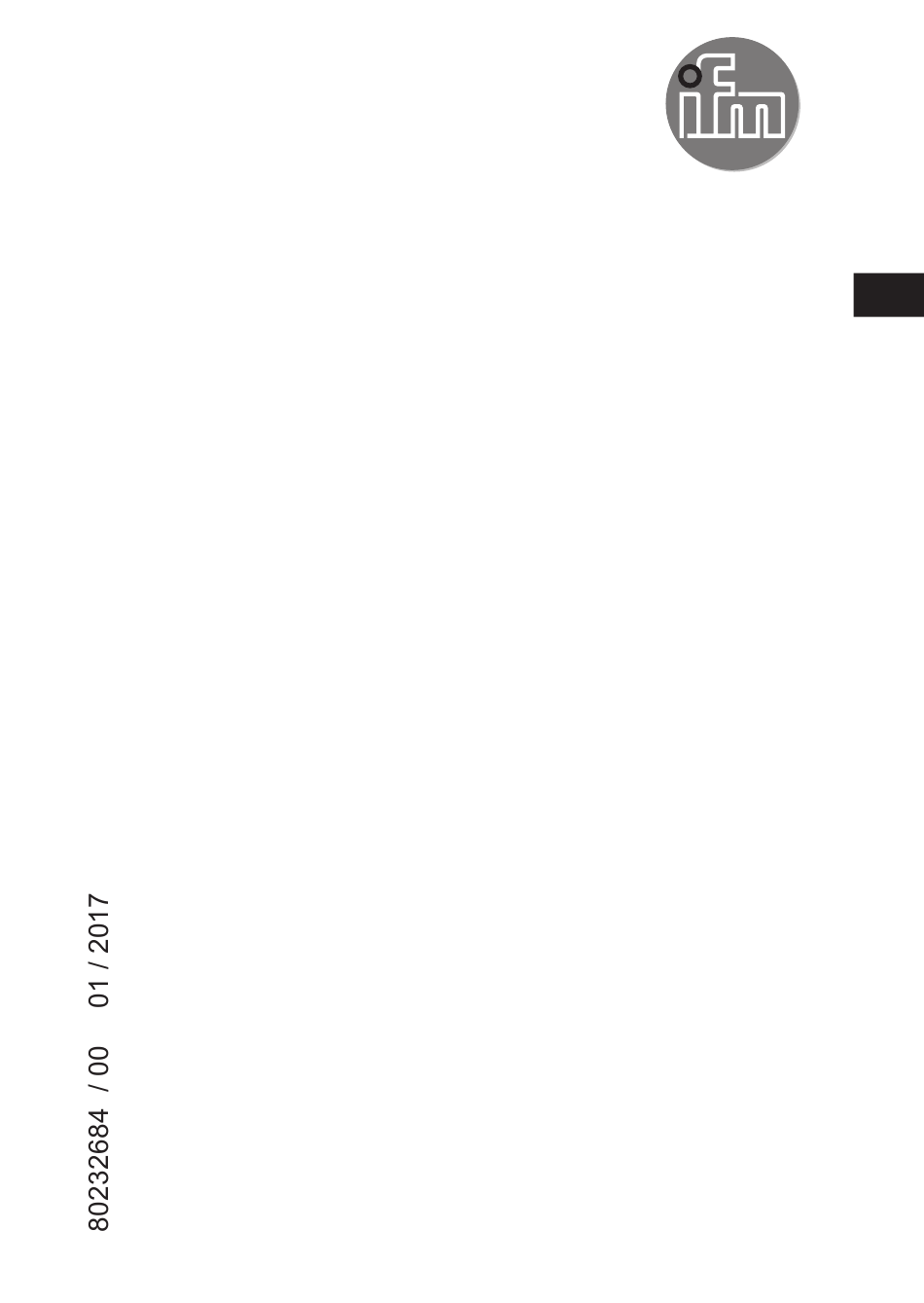

- Seite 1 Montageanleitung E80390 E80391...
-
Seite 2: Inhaltsverzeichnis
2 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 3 Lieferumfang ��������������������������������������������������������������������������������������������������������4 3�1 E80390 ����������������������������������������������������������������������������������������������������������4 3�2 E80391 ����������������������������������������������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 E80390 montieren �����������������������������������������������������������������������������������������5 4�1�1 Montage an einem montierten RFID-Schreib-/Lesekopf ����������������������5 4�1�2 Montage an einem demontierten RFID-Schreib-/Lesekopf ������������������6 4�2 E80391 montieren �����������������������������������������������������������������������������������������7 5 Technische Daten ������������������������������������������������������������������������������������������������8 5�1 Erfassungsbereich E80390 ���������������������������������������������������������������������������8... -
Seite 3: Vorbemerkung
Information Ergänzender Hinweis 2 Bestimmungsgemäße Verwendung Die Artikel E80390 und E80391 sind Zubehör für RFID-Schreib-/Leseköpfe der Bauformen M18 und quaderförmig� Das Zubehör wird verwendet, um das Feld der verbundenen RFID-Schreib-/Leseköpfe zu verändern� Dadurch können je nach Montage des Zubehörs die folgenden Effekte erzielt werden: •... -
Seite 4: Lieferumfang
3 Lieferumfang 3.1 E80390 • E80390 für RFID-Schreib-/Lesekopf, Bauform M18 3.2 E80391 • E80391 für RFID-Schreib-/Lesekopf, Bauform quaderförmig • 2x Linsenschraube M3x6... -
Seite 5: Montage
• Montage an einem bereits montierten RFID-Schreib-/Lesekopf (→ 4.1.1) • Montage an einem demontierten RFID-Schreib-/Lesekopf (→ 4.1.2) Wird der E80390 auf Metall oder in der Nähe von Metall montiert, reduziert sich die Reichweite des RFID-Schreib-/Lesekopfes� ► Montieren Sie den E80390 mindestens 100 mm entfernt von Metall�... -
Seite 6: 4�1�2 Montage An Einem Demontierten Rfid-Schreib-/Lesekopf
4.1.2 Montage an einem demontierten RFID-Schreib-/Lesekopf Die Feldeigenschaften von neuen und demontierten RFID-Schreib-/Leseköpfen können durch das Montieren eines E80390 leicht geändert werden� Anschließend wird die Kombination aus RFID-Schreib-/Lesekopf und E80390 auf einen geeigneten Untergrund montiert� Befolgen Sie die Anweisungen: 1� RFID-Schreib-/Lesekopf in E80390 handfest schrauben�... -
Seite 7: 4�2 E80391 Montieren
4.2 E80391 montieren Der E80391 eignet sich für die Montage an einem RFID-Schreib-/Lesekopf der Bauform quaderförmig (z�B� ANT515 / ANT516)� Für die Montage des E80391 muss der RFID-Schreib-/Lesekopf demontiert sein� Wird der E80391 auf Metall oder in der Nähe von Metall montiert, reduziert sich die Reichweite des RFID-Schreib-/Lesekopfes�... -
Seite 8: Technische Daten
5 Technische Daten 5.1 Erfassungsbereich E80390 In der Abbildung unten ist der Erfassungsbereich eines ANT421 mit und ohne E80390 dargestellt� Für die Messung wurde ein 50 mm-Tag verwendet (E80384)� [mm] [mm] ANT421 mit E80390 ANT421 ohne E80390... -
