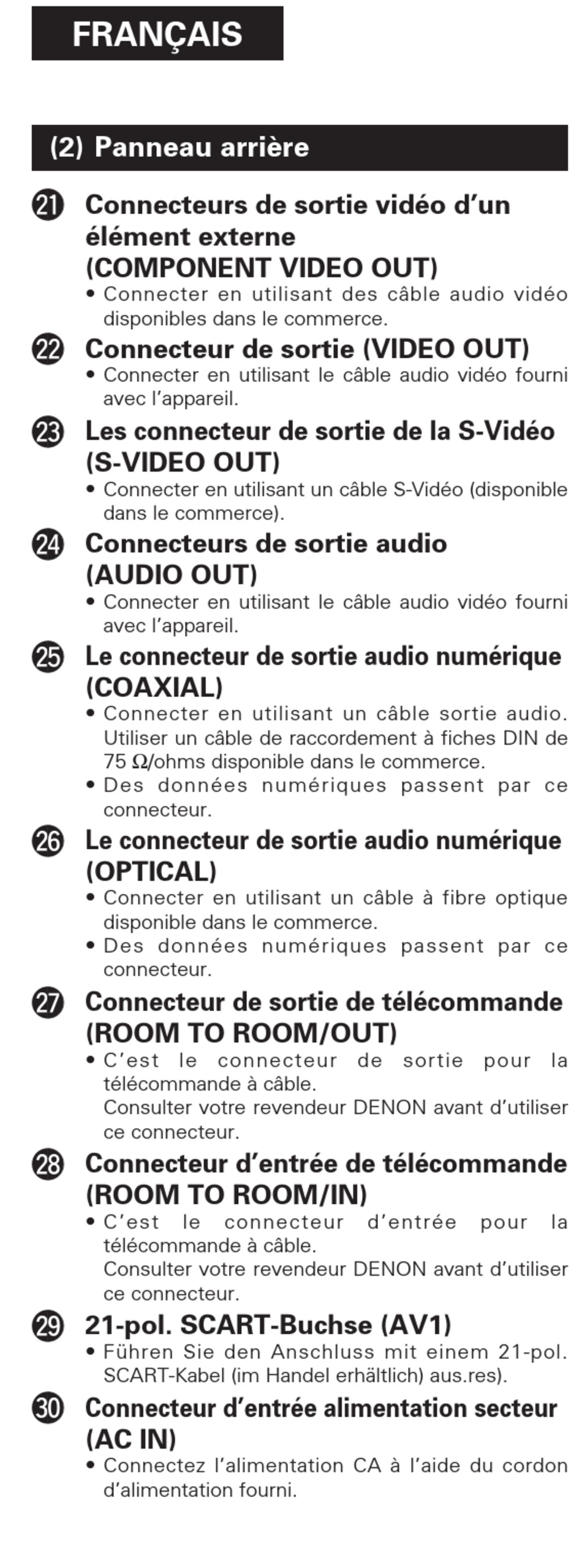

FRANÇAIS
(2) Panneau arrière
@1
Connecteurs de sortie vidéo d'un
élément externe
(COMPONENT VIDEO OUT)
• Connecter en utilisant des câble audio vidéo
disponibles dans le commerce.
@2
Connecteur de sortie (VIDEO OUT)
• Connecter en utilisant le câble audio vidéo fourni
avec l'appareil.
@3
Les connecteur de sortie de la S-Vidéo
(S-VIDEO OUT)
• Connecter en utilisant un câble S-Vidéo (disponible
dans le commerce).
@4
Connecteurs de sortie audio
(AUDIO OUT)
• Connecter en utilisant le câble audio vidéo fourni
avec l'appareil.
@5
Le connecteur de sortie audio numérique
(COAXIAL)
• Connecter en utilisant un câble sortie audio.
Utiliser un câble de raccordement à fiches DIN de
75 Ω/ohms disponible dans le commerce.
• Des données numériques passent par ce
connecteur.
@6
Le connecteur de sortie audio numérique
(OPTICAL)
• Connecter en utilisant un câble à fibre optique
disponible dans le commerce.
• Des données numériques passent par ce
connecteur.
@7
Connecteur de sortie de télécommande
(ROOM TO ROOM/OUT)
• C'est le connecteur de sortie pour la
télécommande à câble.
Consulter votre revendeur DENON avant d'utiliser
ce connecteur.
@8
Connecteur d'entrée de télécommande
(ROOM TO ROOM/IN)
• C'est
télécommande à câble.
Consulter votre revendeur DENON avant d'utiliser
ce connecteur.
@9
21-pol. SCART-Buchse (AV1)
• Führen Sie den Anschluss mit einem 21-pol.
SCART-Kabel (im Handel erhältlich) aus.res).
#0
Connecteur d'entrée alimentation secteur
(AC IN)
• Connectez l'alimentation CA à l'aide du cordon
d'alimentation fourni.
le
connecteur
d'entrée
pour
la
