9 Externe Relais
Seite 8, Punkt b erläutert die notwendigen Schritte, die zur Benutztung der externen
Anschlüsse notwendig sind.
Der LasPaCII-I besitzt 2 externe Schaltrelais. Die Funktion dieser Relais wird im fol-
genden Diagramm durch eine Batterie und einen Schaltkreis mit Leuchte erläutert.
Jedes Relais ist ausgelegt für maximal 1 Ampere bei 24 Volt AC oder DC ( max. 60V
Spitze ). Höhere Spannungen und Ströme führen zu nicht reparablen Schäden an den
Relais.
Wenn der Benutzer höhere Spannungen / Ströme schalten möchte, die über dem oben
genannten Maximalwerten liegen, werden entsprechend dimensionierte Relais benö-
tigt, die vom Benutzer selbstständig an die Schaltungen angeschlossen werden müssen.
Im Multi-core Kabel, welches mit dem LasPaCII-I mitgeliefert wurde, befinden sich 3
Adern, die zum Anschluss notwendig sind. Diese Adern besitzen die Farben schwarz,
weiß und gelb – siehe Abbildung. Die grüne Ader wird nicht benutzt und kann abge-
schnitten werden.
30

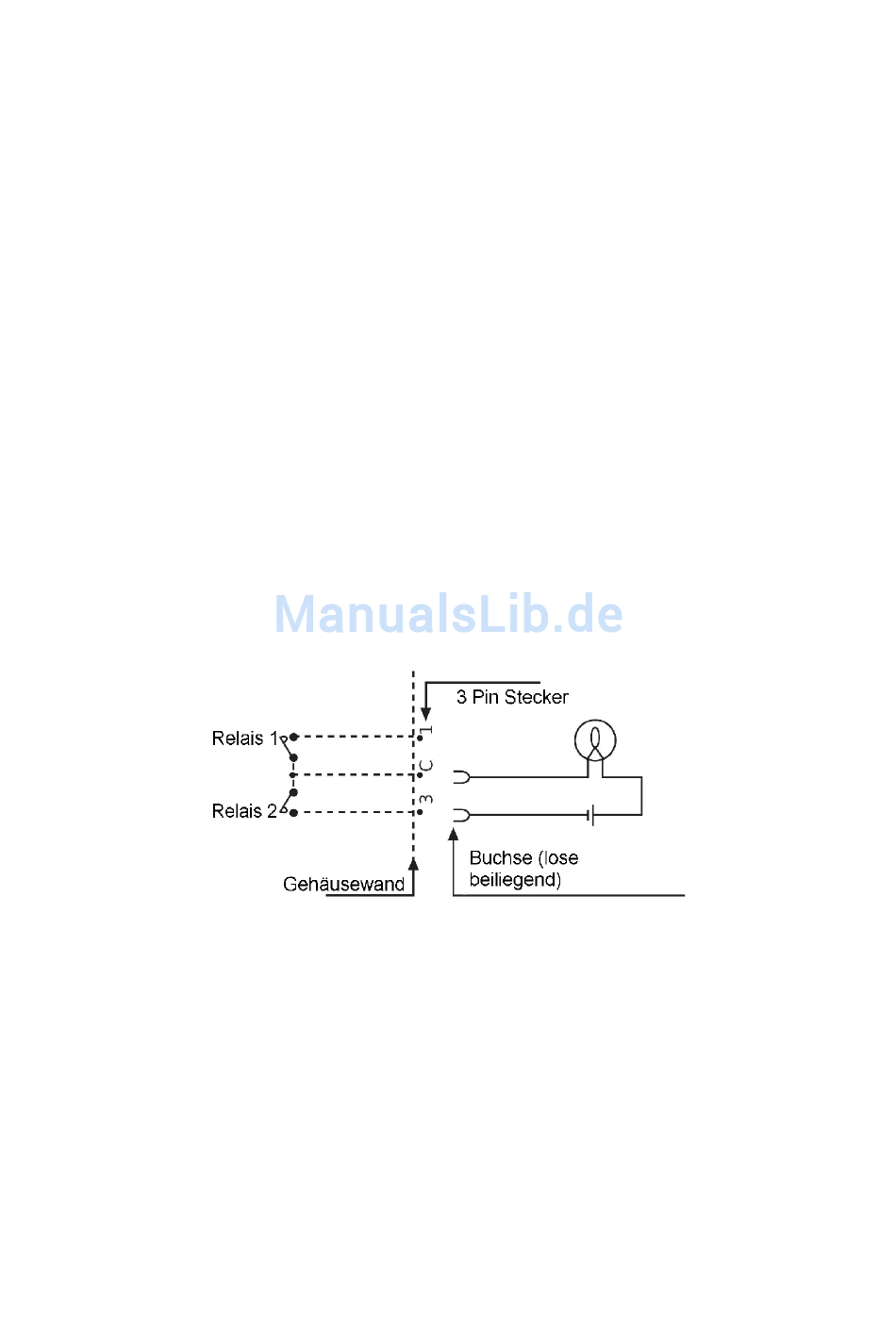

Abbildung 1 Leuchte beginnt zu leuchten
wenn Zielreinheitsklasse erreicht wurde.
Externe Relais
