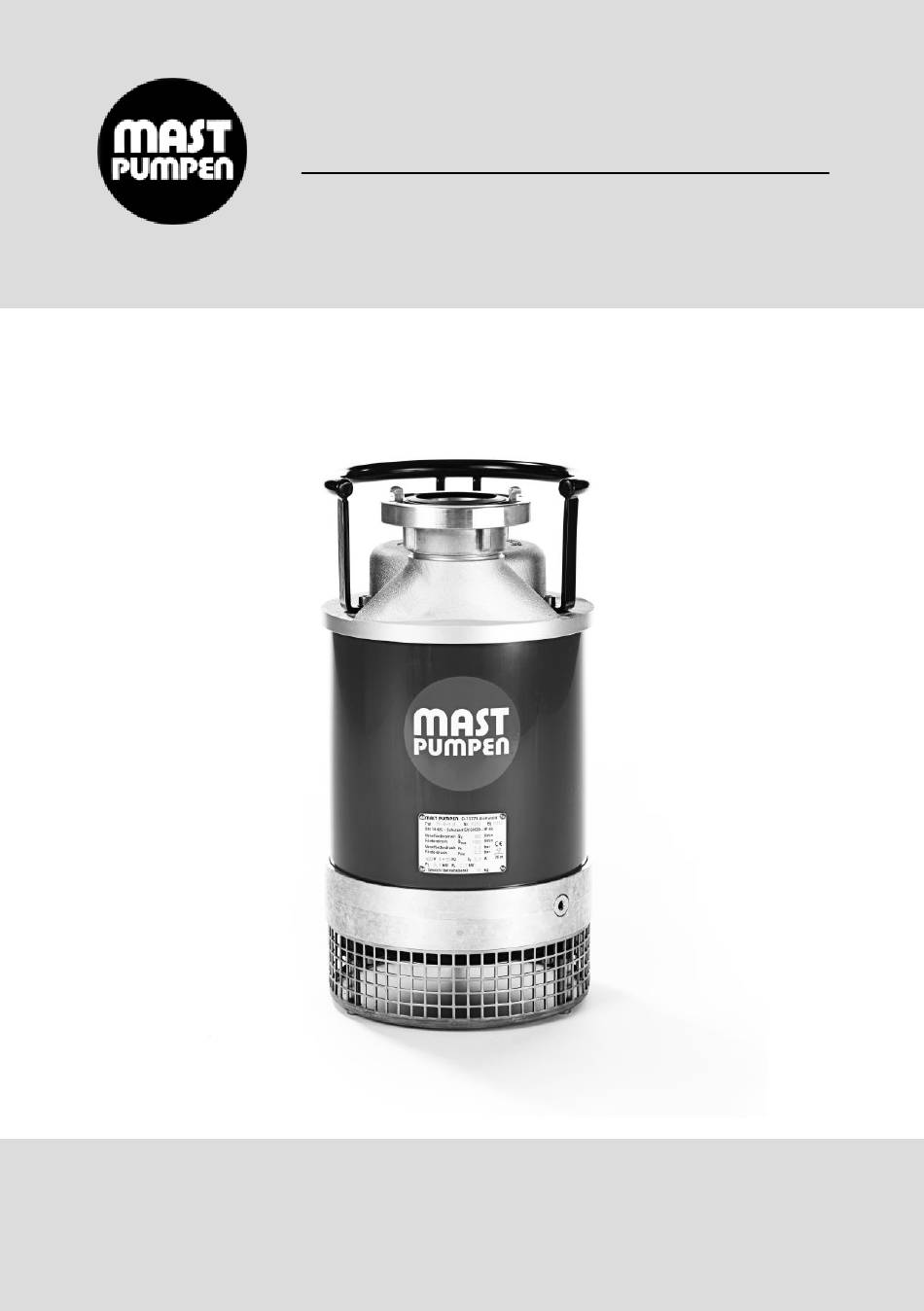

- Seite 1 Tauchmotorpumpen 400 V Submersible pumps 400 V TP 8-1 N Betriebsanleitung Operation Manual...
-
Seite 2: Inhaltsverzeichnis
Tauchmotorpumpe TP 8-1 N Inhaltsverzeichis Konformitätserklärung ____________________________ Typenschild _____________________________________ Sicherheitshinweise ______________________________ Kennzeichnung von Hinweisen Bestimmungsgemäße Verwendung Sachwidrige Verwendung Haftung und Gewährleistung Allgemeine Sicherheitshinweise Sicherheitshinweise zum Einsatz der Pumpen Produktinformation ______________________________ Produktbeschreibung Technische Daten Inbetriebnahme _________________________________ Flachsaugen (optional) ___________________________ Ausserbetriebnahme _____________________________ Störungsbehebung ______________________________... -
Seite 3: Konformitätserklärung
Tauchmotorpumpe TP 8-1 N 1 Konformitätserklärung Die Firma MAST PUMPEN GmbH erklärt in alleiniger Verantwortung, dass die Produkte Tauchmotorpumpe TP 8-1 N auf die sich diese Erklärung bezieht, mit folgenden Normen und normativen Dokumenten übereinstimmt: EN ISO 12100: 2011-03 EN 809 10/98... -
Seite 4: Sicherheitshinweise
Tauchmotorpumpe TP 8-1 N 3 Sicherheitshinweise 3.1 Kennzeichnung von Hinweisen Das Sicherheitskennzeichen nach DIN 4844-W9 kennzeichnet Sicherheitshinweise, deren Nichtbeachtung Gefährdungen für Personen hervorrufen können und somit unbedingt zu beachten sind. Dieses Symbol kennzeichnet Sicherheitshinweise, deren Nicht- beachtung Gefahren für die Pumpe und deren Funktion hervor- rufen können. -
Seite 5: Haftung Und Gewährleistung
Tauchmotorpumpe TP 8-1 N 3.4 Haftung und Gewährleistung Wir leisten Garantie nach den geltenden Verkaufsbedingungen, jedoch nicht bei Schäden und Betriebsstörungen durch Nichtbeachtung der Betriebsanleitung, unsachgemäßes Arbeiten an und mit der Pumpe gem. 3.3, die Verwendung nicht originaler Ersatz- und Zubehörteile sowie durch eigenmächtige Umbauten und Veränderungen der Pumpe. -
Seite 6: Produktinformation
Tauchmotorpumpe TP 8-1 N 4 Produktinformation 4.1 Produktbeschreibung Diese Tauchmotorpumpe ist eine einstufige Kreiselpumpe, die mit dem Elektromotor zu einer Baueinheit zusammengefasst ist. Alle spannungsführenden Teile sind wasserdicht abgekapselt. Sie kann sowohl untergetaucht, als auch eingetaucht betrieben werden. Weiterhin kann die Pumpe stehend oder liegend eingesetzt werden. -
Seite 7: Technische Daten
Tauchmotorpumpe TP 8-1 N Technische Daten TP 8-1 N l/min 1350 Förderstrom in l/min. 1200 (nach DIN 1944) bei Förderhöhe in m (10 m WS = 1 bar) Spannung Leistung Nennstrom Schutzart der Pumpe DIN EN 60529 - IP 68 Korndurchlass Ø... -
Seite 8: Inbetriebnahme
Tauchmotorpumpe TP 8-1 N 5 Inbetriebnahme Vor Inbetriebnahme der Pumpe Stromart und Netzspannung auf Überein- stimmung mit den Angaben auf dem Typenschild kontrollieren. Pumpe nur an elektrisch einwandfreier, unbeschädigter Steckdose anschließen. Bitte örtliche Installationsvorschriften beachten. Wir empfehlen, die Pumpe über einen Fehlerstromschutzschalter zu betreiben. -
Seite 9: Flachsaugen (Optional)
Tauchmotorpumpe TP 8-1 N Bei allen Arbeiten an der Pumpe ist der Stecker grundsätzlich aus der Steckdose zu nehmen. Schutzsieb ist nach Laufprobe unbedingt wieder einzusetzen. Pumpe nie auf schlammigen Untergrund stellen. Für festen Untergrund sorgen (z.B. Backsteine, Bohlen,etc.) oder am Tragegriff hängend über dem Untergrund betreiben. -
Seite 10: Ausserbetriebnahme
Tauchmotorpumpe TP 8-1 N Alternativ kann über ein im Leitapparat eingebautes Flachsaugsieb (auf Anfrage) niedrige Wasserstände aufgenommen werden. Dazu ist die Bodenplatte und das Schutzsieb durch Lösen der vier Innensechskantschrauben (SW 8) abzunehmen. HINWEIS: Pumpe darf nicht mit abgenommen Saugkorb betrieben... -
Seite 11: Störungsbehebung
Tauchmotorpumpe TP 8-1 N 8 Störungsbehebung Bei Arbeiten an der Pumpe grundsätzlich Netzstecker aus der Steckdose ziehen. Störung, Fehler Ursache Beseitigung Pumpe läuft nicht Stromausfall (zu schwache An entsprechend abge- oder bleibt stehen. Absicherung). sicherter Stromquelle anschließen. Motorschutz schaltet ab wegen Pumpe abschalten, prüfen... -
Seite 14: Demontage Der Pumpe
Tauchmotorpumpe TP 8-1 N Demontage der Pumpe Instandsetzungsarbeiten dürfen nur von fachkundigen Personen durchgeführt werden. Bei eigenmächtigen Umbau oder Instandsetzung erlischt die Gewährleistung. Für Schäden die auf fehlerhaft durchgeführte Instandsetzung zurückzuführen sind, wird keine Haftung übernommen. Bei Arbeiten an der Pumpe grundsätzlich Netzstecker aus der Steckdose ziehen. -
Seite 15: Schaltschema Md-Elektronik
Tauchmotorpumpe TP 8-1 N Keine beschädigten Dichtungen wiederverwenden! 9.4.4 Gleitfläche des Gegenringes und des Gleitringes staub- und fettfrei montieren. 9.4.5 Die MD-Elektronik (Pos. 13) nach Schaltplan (siehe 9.5) anschließen. Dabei ist es unerheblich wie H1 und H2 angeschlossen werden. 9.4.6 Nach Anschluss MD-Elektronik Pumpe kurz einschalten. Dabei auf richtige Anrückrichtung achten (Pfeil auf Deckel). - Seite 16 Submersible pump TP 8-1 N Directory Declaration of comformity _________________________ Typeplate _______________________________________ Safety instructions _______________________________ Signposting Intended use Improper use Liability and warranty General safety instructions Operating safety instructions Product information ______________________________ Product description Technical characteristics Startup _________________________________________ Flat pumping method (optional)_____________________ 23...
-
Seite 17: Declaration Of Comformity
Submersible pump TP 8-1 N 1 Declaration of conformity The MAST PUMPEN company declares under our sole responsibility that the products, Submersible pumps types TP 8-1 N to which this declaration relates, are in conformity with following standards and directives:... -
Seite 18: Safety Instructions
Submersible pump TP 8-1 N 3 Safety instructions 3.1 Signposting The safety sign acc. to DIN 4844-W9 indicates safety instructions whose no observance can cause hazards to persons. They must be followed strictly. This sign indicates safety instructions whose no observance can cause hazards to the pump and its operation. -
Seite 19: General Safety Instructions
Submersible pump TP 8-1 N 3.5 General safety instructions The electrical equipment to run the pump complies with the current VDE (the German Association for Electrical, Electronic & Information Technologies) and accident prevention regulations. 3.6 Operation safety instructions Danger from power supply has to be eliminated (details see e.g. VDE or local safety regulations). -
Seite 20: Technical Characteristics
Submersible pump TP 8-1 N Motor has no oil-filling ! Motor protection The pump is equipped with an electronic monitoring system (MD-Electronic System) that monitors phase sequence (rotating), motor temperature, voltage, frequency and phase failure. The pump has a build-in moisture sensor (MD-Sensor) which detects a water inleakage and switches off the pump immediately. -
Seite 21: Startup
Submersible pump TP 8-1 N TP 8-1 N Dimensions mm / inch 235 / 9 270 / 10 5 Startup Before operating the pump check that power supply (voltage, frequency, etc.) equates to the specifications on the typeplate (see also chap. 2). -
Seite 22: In The Case Of A Continuous Power Cutoff The Impeller May Be Blocked By
Submersible pump TP 8-1 N If there is a direction switch at the generator, never switch during operating the pump. The cable must never be in tension (risk of breakage). Therefore, lay the cable loosely, do not pull it over sharp edges and do not clamp it in doors or windows. -
Seite 23: Flat Pumping Method (Optional)
Submersible pump TP 8-1 N 6 Flat pumping method (optional) The flat pumping method can be operated with the optional flat pumping wristband (MAST item-n°1403810). At this, the wristband has to be pulled over the strainer while the pump is positioned horizontally and then adapted to the water-level. The pump is able to intake as long as the gap is submerged. -
Seite 24: Shutdown
Submersible pump TP 8-1 N 7 Shutdown It is recommended to rinse the pump with clear water and run it dry for about one minute after every application. With this, a blocking of the impeller by loam or cement water is prevented. -
Seite 25: Maintenance
Submersible pump TP 8-1 N Trouble Cause Troubleshooting Pump does not RCD (residual-current-operated start or stops. protective device) disconnects power supply: - Use a different power - wrong poled power socket socket. - power plug, power connection - Maintenance only by an... -
Seite 26: Assembling Of The Pump
Submersible pump TP 8-1 N 9.3.3 Unmount the casing tube (pos. 27) and put the pump upside down. 9.3.4 Dismantle the bottom stainer (pos. 39) by unscew the bolts (pos. 38). 9.3.5 Unscrew the bolts (pos. 32) of the diffuser (pos. 37), pull out the casing (pos.29), the diffuser (pos. -
Seite 27: Wiring Scheme Md-Electronic System
Submersible pump TP 8-1 N Pump must not be filled with oil ! Perform a technical inspection acc. to DIN EN 60335 (DIN VDE 0701 part 1) and / or to other local safety regulations. 9.5 Wiring scheme MD- Electronic system... - Seite 28 MAST PUMPEN GmbH pump manufacturer Mörikestrasse 1 D-73773 Aichwald (Germany) Phone +49 711 93 67 04 - 0 www.mast-pumpen.de...
