Calc
Mit Calc lassen sich Kurven einer bestehenden Messdatei über Formeln mit-
einander verknüpfen und als Messdatei (* .msr) speichern . Die gespeicherte
Messdatei kann mit dem Viewer als Kurven oder als Tabelle angezeigt und
bearbeitet werden . Vorlagen vereinfachen wiederkehrender Abläufe .
Hinweis: Für umfangreiche Berechnungen steht Ihnen das Mathematik-Pro-
gramm FreeMat zur Verfügung (siehe ->52) .
Berechnung neuer Kurven

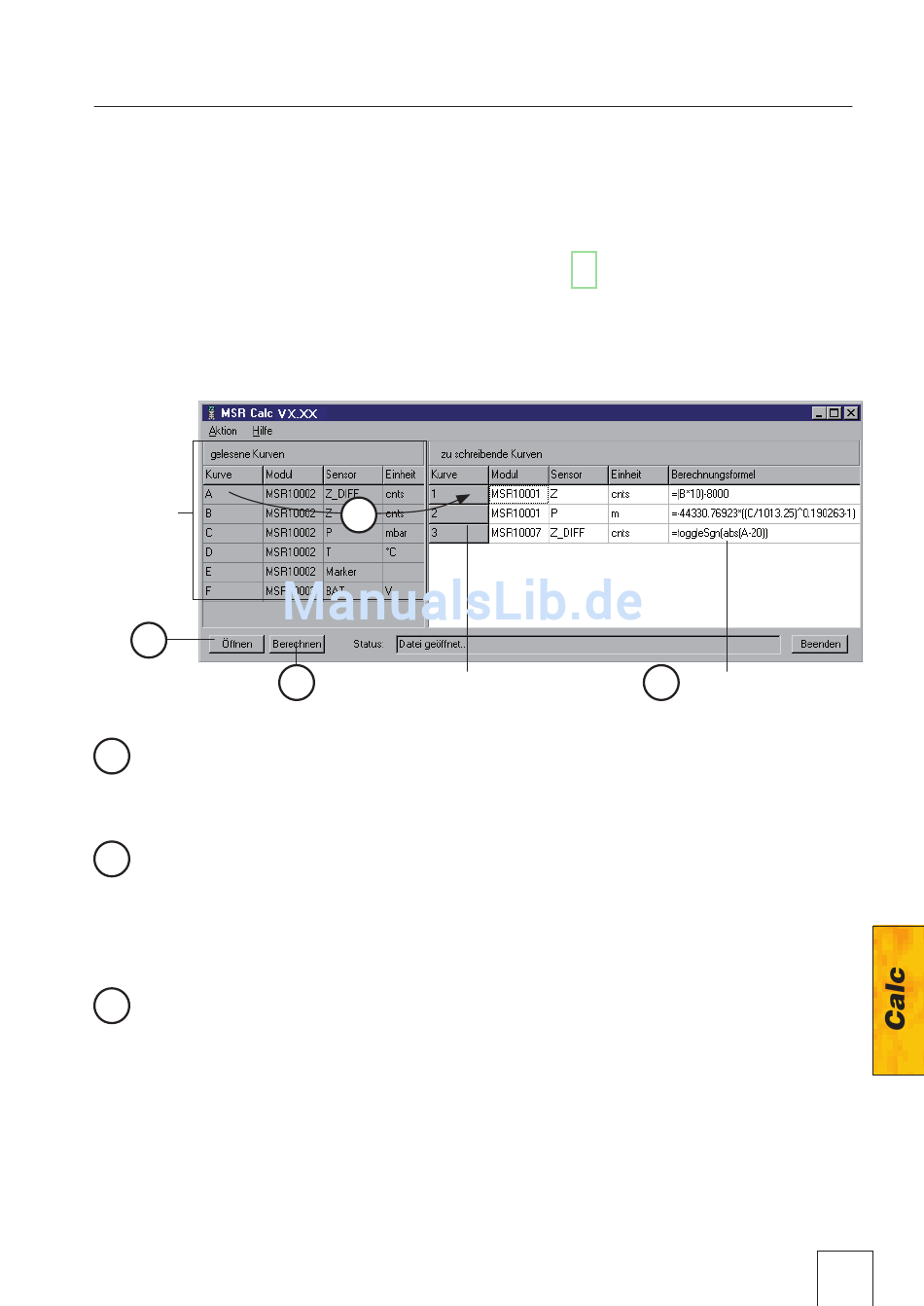

• Starten Sie Calc (MSR Programmfenster > Hilfsprogramme > Calc)
Geöffnete
Messdatei
1
Messdatei öffnen (Datenherkunft)
1
Drücken Sie Öffnen und öffnen Sie die Messdatei, mit deren Messkurven
Sie Berechnungen machen möchten. Es können auch mehrere Messdatei-
en geöffnet werden.
Neue Kurven erstellen
2
Wählen Sie unter gelesene Kurven die Kurve, die Sie für Ihre Berech-
nungen verwenden möchten und ziehen Sie diese – mit gedrückter linker
Maustaste – nach rechts ins Feld der zu schreibenden Kurven .
Wiederholen Sie diesen Vorgang bis rechts die gewünschte Anzahl Kurven
angezeigt wird .
Formel eingeben
3
Geben Sie in der Spalte Berechnungsformel die Formel für die neue Kur-
ve ein . Verwenden Sie dazu die Grossbuchstaben der linken Seite .
Beispiel zur Berechnung einer Differenz: A-C
Eine Liste der zur Verfügung stehenden Funktionen finden Sie am Ende
dieses Kapitels oder unter Hilfe .
Beschriftung der neuen Kurven anpassen
Die Einträge in den Spalten Modul, Sensor und Einheit lassen sich verän-
dern .
2
4
Nummernfeld
3
Formel eingeben
45
