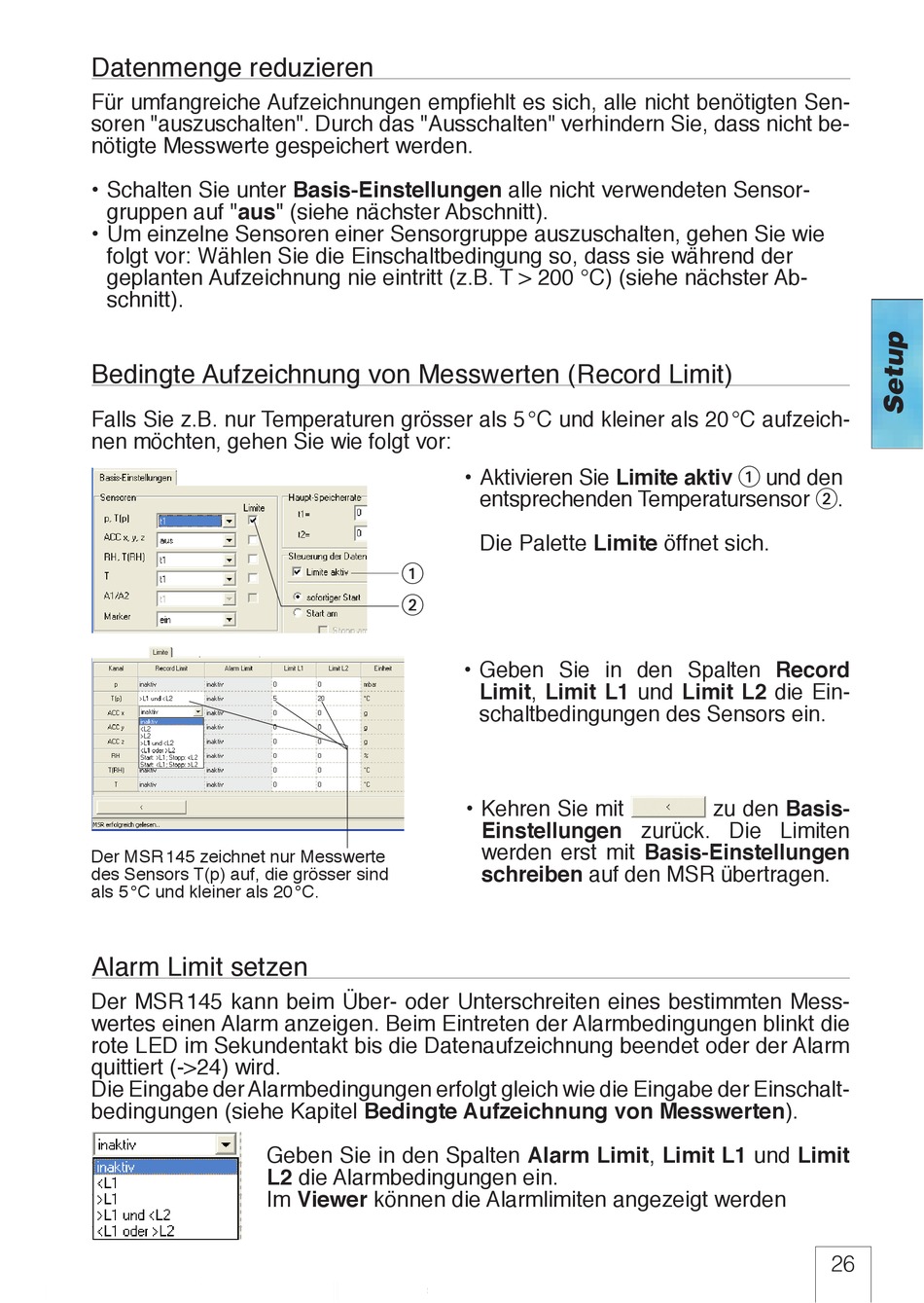

Datenmenge reduzieren
Für umfangreiche Aufzeichnungen empfiehlt es sich, alle nicht benötigten Sen-
soren "auszuschalten" . Durch das "Ausschalten" verhindern Sie, dass nicht be-
nötigte Messwerte gespeichert werden.
• Schalten Sie unter Basis-Einstellungen alle nicht verwendeten Sensor-
gruppen auf "aus" (siehe nächster Abschnitt) .
• Um einzelne Sensoren einer Sensorgruppe auszuschalten, gehen Sie wie
folgt vor: Wählen Sie die Einschaltbedingung so, dass sie während der
geplanten Aufzeichnung nie eintritt (z .B . T > 200 °C) (siehe nächster Ab-
schnitt) .
Bedingte Aufzeichnung von Messwerten (Record Limit)
Falls Sie z.B. nur Temperaturen grösser als 5 °C und kleiner als 20 °C aufzeich-
nen möchten, gehen Sie wie folgt vor:
Der MSR 145 zeichnet nur Messwerte
des Sensors T(p) auf, die grösser sind
als 5 °C und kleiner als 20 °C .
Alarm Limit setzen
Der MSR 145 kann beim Über- oder Unterschreiten eines bestimmten Mess-
wertes einen Alarm anzeigen . Beim Eintreten der Alarmbedingungen blinkt die
rote LED im Sekundentakt bis die Datenaufzeichnung beendet oder der Alarm
quittiert (->24) wird .
Die Eingabe der Alarmbedingungen erfolgt gleich wie die Eingabe der Einschalt-
bedingungen (siehe Kapitel Bedingte Aufzeichnung von Messwerten) .
1
2
Geben Sie in den Spalten Alarm Limit, Limit L1 und Limit
L2 die Alarmbedingungen ein .
Im Viewer können die Alarmlimiten angezeigt werden
• Aktivieren Sie Limite aktiv 1 und den
entsprechenden Temperatursensor 2 .
Die Palette Limite öffnet sich.
• Geben Sie in den Spalten Record
Limit, Limit L1 und Limit L2 die Ein-
schaltbedingungen des Sensors ein .
• Kehren Sie mit
Einstellungen zurück . Die Limiten
werden erst mit Basis-Einstellungen
schreiben auf den MSR übertragen .
zu den Basis-
26
