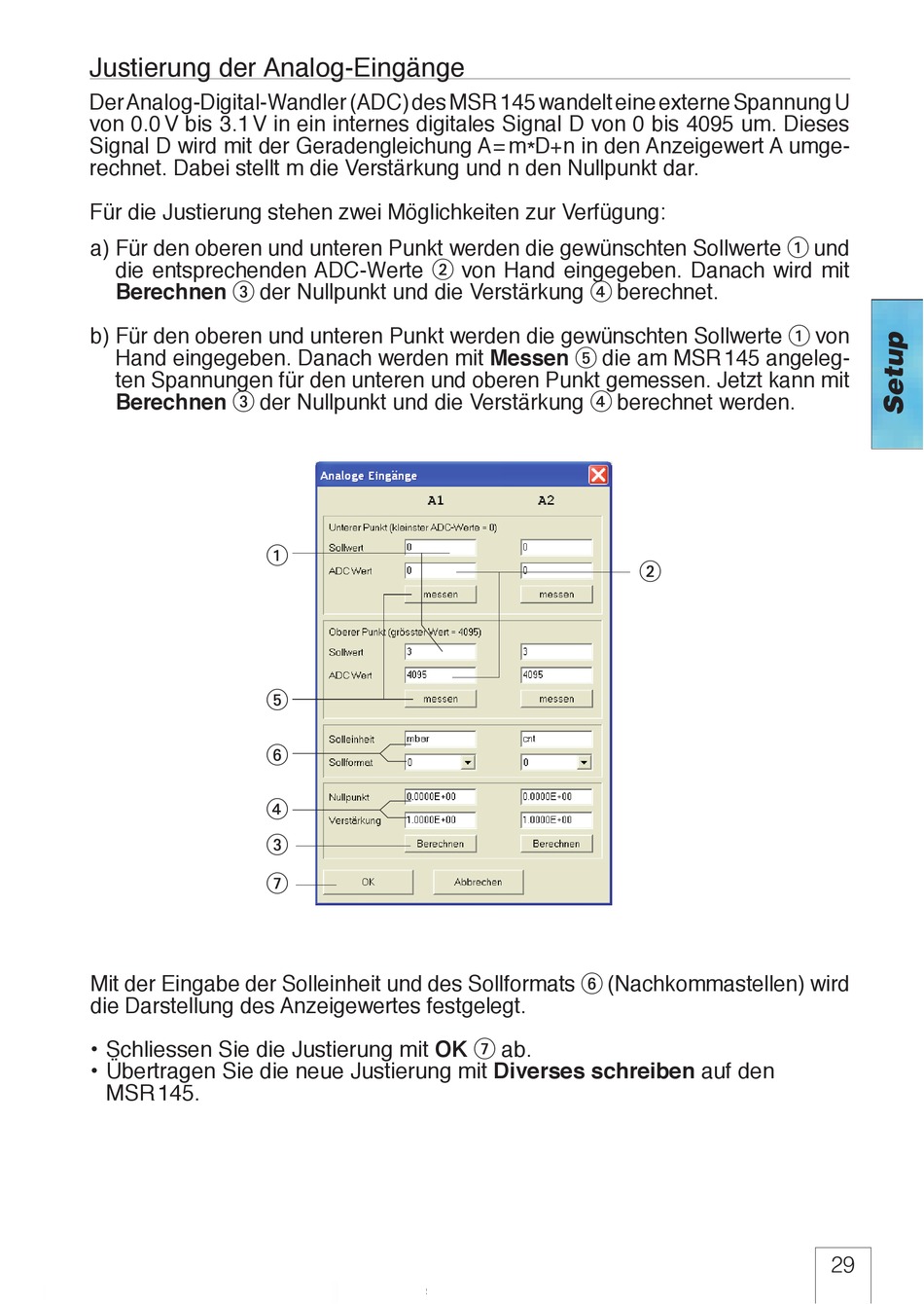

Justierung der Analog-Eingänge
Der A nalog-Digital-Wandler (ADC) des MSR 145 wandelt eine externe Spannung U
von 0 .0 V bis 3 .1 V in ein internes digitales Signal D von 0 bis 4095 um . Dieses
Signal D wird mit der Geradengleichung A = m * D+n in den Anzeigewert A umge-
rechnet . Dabei stellt m die Verstärkung und n den Nullpunkt dar .
Für die Justierung stehen zwei Möglichkeiten zur Verfügung:
a) Für den oberen und unteren Punkt werden die gewünschten Sollwerte 1 und
die entsprechenden ADC-Werte 2 von Hand eingegeben . Danach wird mit
Berechnen 3 der Nullpunkt und die Verstärkung 4 berechnet .
b) Für den oberen und unteren Punkt werden die gewünschten Sollwerte 1 von
Hand eingegeben . Danach werden mit Messen 5 die am MSR 145 angeleg-
ten Spannungen für den unteren und oberen Punkt gemessen . Jetzt kann mit
Berechnen 3 der Nullpunkt und die Verstärkung 4 berechnet werden .
Mit der Eingabe der Solleinheit und des Sollformats 6 (Nachkommastellen) wird
die Darstellung des Anzeigewertes festgelegt .
• Schliessen Sie die Justierung mit OK 7 ab .
• Übertragen Sie die neue Justierung mit Diverses schreiben auf den
MSR 145 .
