INSTALLATIONSANLEITUNG

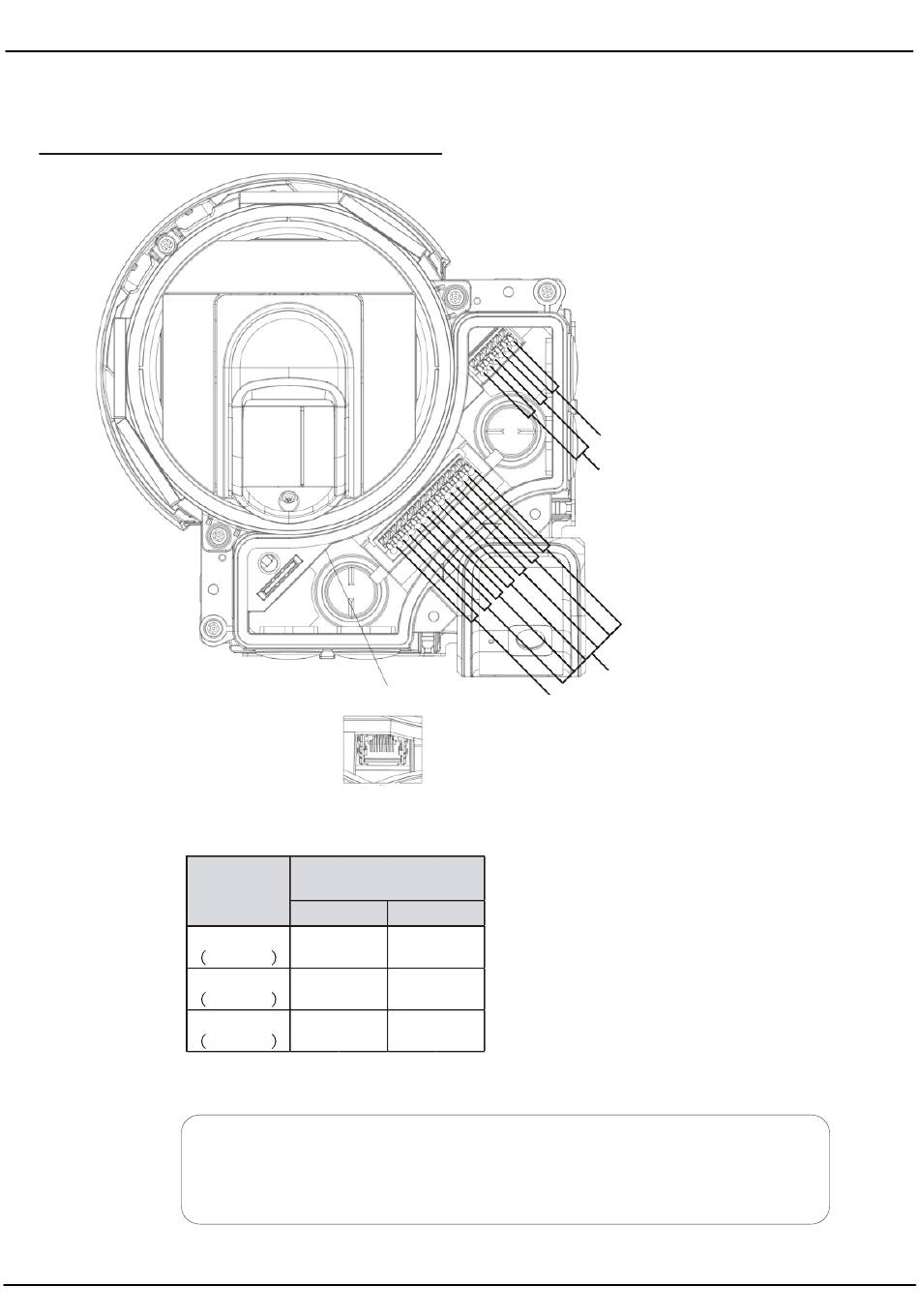

Innenliegende Teile und Ihre Funktion

Ethernet-Anschluss
Die Länge des Stromkabels darf die unten
genannten Werte nicht überschreiten.
Detektor
24V DC
Drahtstärke
RLS-2020V
AWG20
40 m
2
0.52mm
AWG18
60 m
2
0.83mm
AWG16
100 m
2
1.31mm
Hinweis >>
Einige PoE-Hubs haben eine Leistungsobergrenze. Lesen Sie in der
Gebrauchsanweisung Ihres PoE-Hubs nach und achten Sie beim
Anschluss der Melder darauf, dass die Grenze nicht überschritten wird.
In der Basiseinheit
Stromversorgung
RLS-2020A
45 m
70 m
110 m
DE-51
REDSCAN mini-Pro
RS-485
Signaleingang 1 bis 2
Signalausgang 1 bis 6
Abisolierte Kabellänge; ca. 9 mm
